Індивідуальний пристрій для приготування кисневого коктейлю та газовий балон для нього

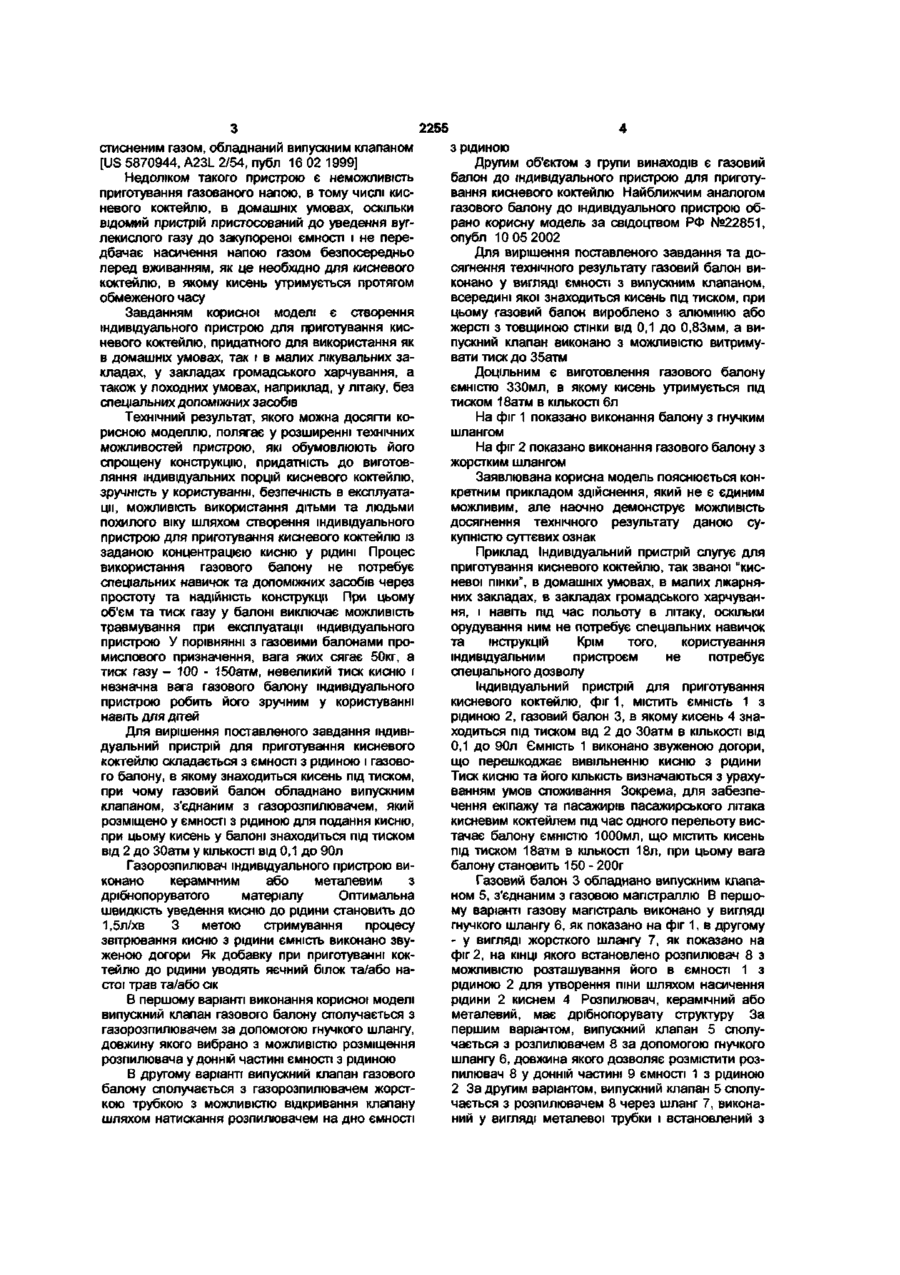

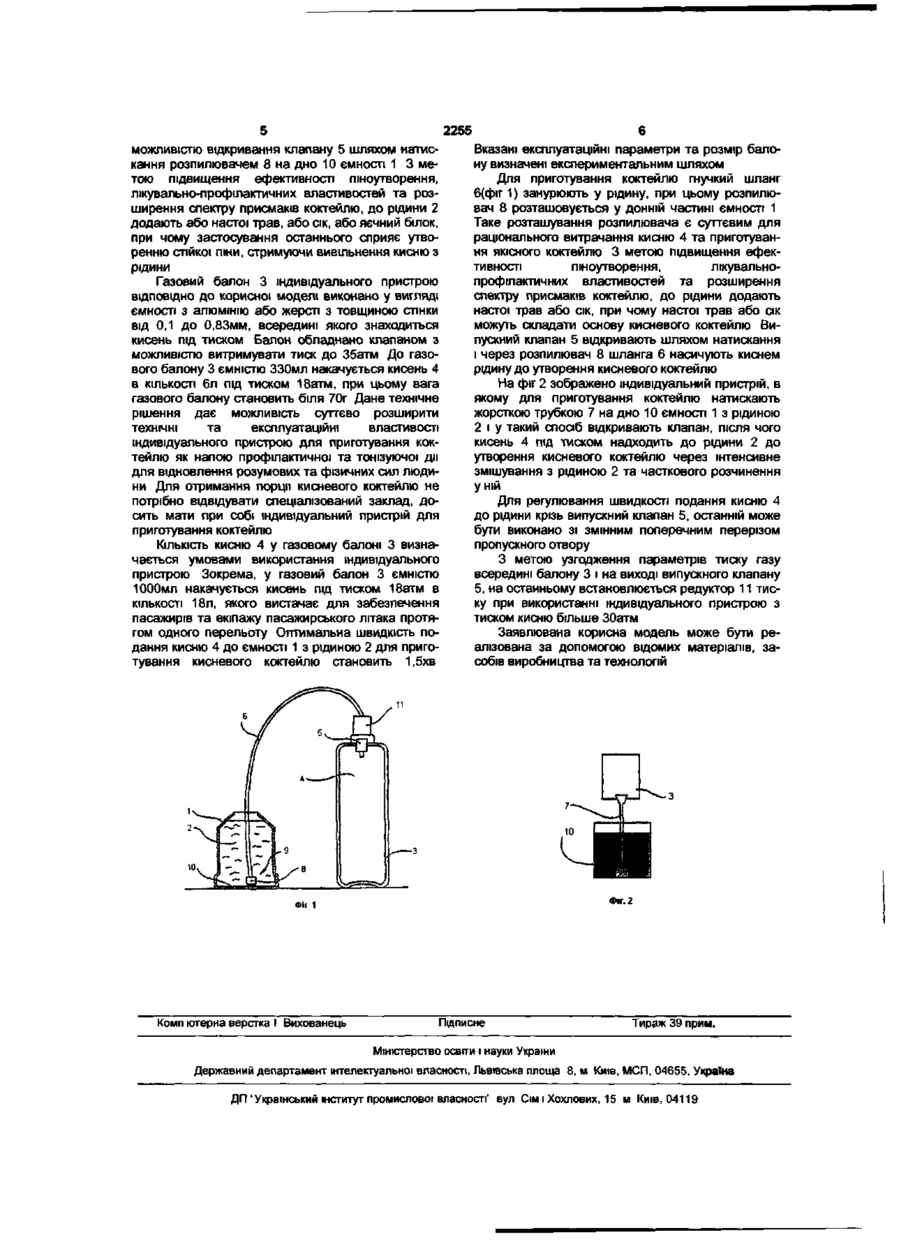

1 Індивідуальний пристрій для приготування кисневого коктейлю, що містить ємність з рідиною та газовий балон з киснем під тиском, який виконаний з випускним клапаном, з'єднаним з газорозпилювачем, розташованим у ємності з рідиною, який відрізняється тим, що кисень у балоні знаходиться під тиском у діапазоні від 2 до ЗОатм у КІЛЬКОСТІ від 0,1 до 90л 2 Пристрій за п 1, який відрізняється тим, що як добавку до рідини уводять яєчний білок, настої трав або сік 3 Пристрій за п 1, який відрізняється тим, що газорозпилювач виконаний керамічним або металевим з дрібнопоруватого матеріалу 4 Пристрій за п 1, який відрізняється тим, що випускний клапан сполучений з газорозпилювачем за допомогою шланга, довжина якого вибрана з можливістю розташування газорозпилювача у донній частині ємності з рідиною 5 Пристрій за п 1 , який відрізняється тим, що випускний клапан з'єднаний з газорозпилювачем жорсткою трубкою з можливістю відкривання випускного клапана шляхом натискання газорозпилювачем на дно ємності з рідиною 6 Пристрій за п 1 , який відрізняється тим, що ємність з рідиною виконана звуженою догори 7 Пристрій за п 1, який відрізняється тим, що кисень уводять до рідини зі швидкістю до 1,5л/хв 8 Газовий балон для кисню під тиском, що містить ємність з випускним клапаном, який відрізняється тим, що ємність виконана з алюмінію або жерсті товщиною 0,1-0,83мм, а випускний клапан виконаний з можливістю витримування внутрішнього тиску газу до 35 атм 9 Газовий балон за п 8, який відрізняється тим, що кисень знаходиться у ємності під тиском 18атм у КІЛЬКОСТІ 6 л ю ю Корисна модель відноситься до обладнання для харчової промисловості, а саме до пристроїв для приготування газованих напоїв, зокрема, кисневого коктейлю("кисневоі пінки") І застосовується у харчовій промисловості та медицині Відомо пристрій для уведення газу до рідини, який містить змішуючий бак для рідини та вузол аератора, призначений для аерації бічної частини потоку рідини та уведення її в бак і змішування аерованої рідини з циркулюючою рідиною [RU 2139132 С1, В01 F3/04, публ 10 10 1999] Відомо пристрій для насичення газом рідини, який містить масообміну проточну камеру змішування з конфузорно-дифузорним каналом, з'єднану з джерелом подання рідини, та газове сопло на вході в камеру, з'єднане з джерелом подання стисненого газу [RU 2057576 С1, В01 F3/04, публ 10 04 1996] Відомо пристрій для насичення рідини газом, який містить вертикальний циліндричний корпус, до днища якого під'єднано газопідвідний патрубок та змішуючий орган з віброприводом [RU 2006279 С1, В01 F13/02, публ ЗО 01 1994] Недоліком відомих пристроїв є необхідність стаціонарного обладнання в спеціально відведених приміщеннях з дотриманням правил безпеки експлуатації при приготуванні коктейлю для масового споживання Ці пристрої мають складну конструкцію і не можуть бути використані для приготування окремих або одноразових порцій кисневого коктейлю лікувальної чи профілактичної ди в походних або домашніх умовах Відомо пристрій для приготування газованого напою, що містить ємність з рідиною та балон зі CM CM 2255 стисненим газом, обладнаний випускним клапаном [US 5870944, A23L 2/54, публ 16 02 1999] Недоліком такого пристрою є неможливість приготування газованого напою, в тому числі кисневого коктейлю, в домашніх умовах, оскільки відомий пристрій пристосований до уведення вуглекислого газу до закупореної ємності і не передбачає насичення напою газом безпосередньо перед вживанням, як це необхідно для кисневого коктейлю, в якому кисень утримується протягом обмеженого часу Завданням корисної моделі є створення індивідуального пристрою для приготування кисневого коктейлю, придатного для використання як в домашніх умовах, так і в малих лікувальних закладах, у закладах громадського харчування, а також у походних умовах, наприклад, у літаку, без спеціальних допоміжних засобів Технічний результат, якого можна досягти корисною моделлю, полягає у розширенні технічних можливостей пристрою, які обумовлюють його спрощену конструкцію, придатність до виготовляння індивідуальних порцій кисневого коктейлю, зручність у користуванні, безпечність в експлуатації, можливість використання дітьми та людьми похилого віку шляхом створення індивідуального пристрою для приготування кисневого коктейлю із заданою концентрацією кисню у рідині Процес використання газового балону не потребує спеціальних навичок та допоміжних засобів через простоту та надійність конструкції При цьому об'єм та тиск газу у балоні виключає можливість травмування при експлуатації індивідуального пристрою У порівнянні з газовими балонами промислового призначення, вага яких сягає 50кг, а тиск газу - 100 - 150атм, невеликий тиск кисню і незначна вага газового балону індивідуального пристрою робить його зручним у користуванні навіть для дітей Для вирішення поставленого завдання індивідуальний пристрій для приготування кисневого коктейлю складається з ємності з рідиною і газового балону, в якому знаходиться кисень під тиском, при чому газовий балон обладнано випускним клапаном, з'єднаним з газорозпилювачем, який розміщено у ємності з рідиною для подання кисню, при цьому кисень у балоні знаходиться під тиском від 2 до ЗОатм у КІЛЬКОСТІ ВІД 0,1 до 90л Газорозпилювач індивідуального пристрою виконано керамічним або металевим з дрібнопоруватого матеріалу Оптимальна швидкість уведення кисню до рідини становить до 1,5л/хв 3 метою стримування процесу звітрювання кисню з рідини ємність виконано звуженою догори Як добавку при приготуванні коктейлю до рідини уводять яєчний білок та/або настої трав та/або сік В першому варіанті виконання корисної моделі випускний клапан газового балону сполучається з газорозпилювачем за допомогою гнучкого шлангу, довжину якого вибрано з можливістю розміщення розпилювача у донній частині ємності з рідиною В другому варіанті випускний клапан газового балону сполучається з газорозпилювачем жорсткою трубкою з можливістю відкривання клапану шляхом натискання розпилювачем на дно ємності з рідиною Другим об'єктом з групи винаходів є газовий балон до індивідуального пристрою для приготування кисневого коктейлю Найближчим аналогом газового балону до індивідуального пристрою обрано корисну модель за свідоцтвом РФ №22851, опубл 10 05 2002 Для вирішення поставленого завдання та досягнення технічного результату газовий балон виконано у вигляді ємності з випускним клапаном, всередині якої знаходиться кисень під тиском, при цьому газовий балон вироблено з алюмінію або жерсті з товщиною стінки від 0,1 до 0,83мм, а випускний клапан виконано з можливістю витримувати тиск до 35атм Доцільним Є виготовлення газового балону ємністю 330мл, в якому кисень утримується під тиском 18атм в КІЛЬКОСТІ 6Л На фіг 1 показано виконання балону з гнучким шлангом На фіг 2 показано виконання газового балону з жорстким шлангом Заявлювана корисна модель пояснюється конкретним прикладом здійснення, який не є єдиним можливим, але наочно демонструє можливість досягнення технічного результату даною сукупністю суттєвих ознак Приклад Індивідуальний пристрій слугує для приготування кисневого коктейлю, так званої "кисневої пінки", В домашніх умовах, в малих лікарняних закладах, в закладах громадського харчування, і навіть під час польоту в літаку, оскільки орудування ним не потребує спеціальних навичок та інструкцій Крім того, користування індивідуальним пристроєм не потребує спеціального дозволу Індивідуальний пристрій для приготування кисневого коктейлю, фіг1, містить ємність 1 з рідиною 2, газовий балон 3, в якому кисень 4 знаходиться під тиском від 2 до ЗОатм в КІЛЬКОСТІ ВІД 0,1 до 90л Ємність 1 виконано звуженою догори, що перешкоджає вивільненню кисню з рідини Тиск кисню та його КІЛЬКІСТЬ визначаються з урахуванням умов споживання Зокрема, для забезпечення екіпажу та пасажирів пасажирського літака кисневим коктейлем під час одного перельоту вистачає балону ємністю ЮООмл, що містить кисень під тиском 18атм в КІЛЬКОСТІ 18Л, при цьому вага балону становить 150 - 200г Газовий балон 3 обладнано випускним клапаном 5, з'єднаним з газовою магістраллю В першому варіанті газову магістраль виконано у вигляді гнучкого шлангу 6, як показано на фіг 1, в другому - у вигляді жорсткого шлангу 7, як показано на фіг 2, на КІНЦІ якого встановлено розпилювач 8 з можливістю розташування його в ємності 1 з рідиною 2 для утворення піни шляхом насичення рідини 2 киснем 4 Розпилювач, керамічний або металевий, має дрібнопорувату структуру За першим варіантом, випускний клапан 5 сполучається з розпилювачем 8 за допомогою гнучкого шлангу 6, довжина якого дозволяє розмістити розпилювач 8 у донній частині 9 ємності 1 з рідиною 2 За другим варіантом, випускний клапан 5 сполучається з розпилювачем 8 через шланг 7, виконаний у вигляді металевої трубки і встановлений з 2255 можливістю відкривання клапану 5 шляхом натисВказані експлуатаційні параметри та розмір балокання розпилювачем 8 на дно 10 ємності 1 3 мену визначені експериментальним шляхом тою підвищення ефективності піноутворення, Для приготування коктейлю гнучкий шланг лікувально-профілактичних властивостей та роз6(фіг 1) занурюють у рідину, при цьому розпилюширення спектру присмаків коктейлю, до рідини 2 вач 8 розташовується у донній частині ємності 1 додають або настої трав, або сік, або яєчний білок, Таке розташування розпилювача є суттєвим для при чому застосування останнього сприяє утвораціонального витрачання кисню 4 та приготуванренню стійкої піни, стримуючи вивільнення кисню з ня якісного коктейлю 3 метою підвищення ефекрідини тивності піноутворення, лікувальнопрофілактичних властивостей та розширення Газовий балон 3 індивідуального пристрою спектру присмаків коктейлю, до рідини додають ВІДПОВІДНО до корисно» моделі виконано у вигляді настої трав або сік, при чому настої трав або сік ємності з алюмінію або жерсті з товщиною стінки можуть складати основу кисневого коктейлю Вивід 0,1 до 0,83мм, всередині якого знаходиться пускний клапан 5 відкривають шляхом натискання кисень під тиском Балон обладнано клапаном з і через розпилювач 8 шланга 6 насичують киснем можливістю витримувати тиск до 35атм До газорідину до утворення кисневого коктейлю вого балону 3 ємністю ЗЗОмл накачується кисень 4 в КІЛЬКОСТІ 6л під тиском 18атм, при цьому вага На фіг 2 зображено індивідуальний пристрій, в газового балону становить біля 70г Дане технічне якому для приготування коктейлю натискають рішення дає можливість суттєво розширити жорсткою трубкою 7 на дно 10 ємності 1 з рідиною технічні та експлуатаційні властивості 2 і у такий спосіб відкривають клапан, після чого індивідуального пристрою для приготування коккисень 4 під тиском надходить до рідини 2 до тейлю як напою профілактичної та тонізуючої дії утворення кисневого коктейлю через інтенсивне для відновлення розумових та фізичних сил людизмішування з рідиною 2 та часткового розчинення ни Для отримання порції кисневого коктейлю не уній потрібно відвідувати спеціалізований заклад, доДля регулювання швидкості подання кисню 4 сить мати при собі індивідуальний пристрій для до рідини крізь випускний клапан 5, останній може приготування коктейлю бути виконано зі змінним поперечним перерізом пропускного отвору КІЛЬКІСТЬ КИСНЮ 4 у газовому балоні 3 визначається умовами використання індивідуального З метою узгодження параметрів тиску газу пристрою Зокрема, у газовий балон 3 ємністю всередині балону 3 і на виході випускного клапану ЮООмл накачується кисень під тиском 18атм в 5, на останньому встановлюється редуктор 11 тисКІЛЬКОСТІ 18л, якого вистачає для забезпечення ку при використанні індивідуального пристрою з пасажирів та екіпажу пасажирського літака протятиском кисню більше ЗОатм гом одного перельоту Оптимальна швидкість поЗаявлювана корисна модель може бути редання кисню 4 до ємності 1 з рідиною 2 для пригоалізована за допомогою відомих матеріалів, затування кисневого коктейлю становить 1,5хв собів виробництва та технологій Фіг. 2 Фіг 1 Комп ютерна верстка І Вихованець Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ, МСП, 04655, Україна ДП 'Український інститут промислової власності' вул Сім і Хохлових, 15 м Київ, 04119
