Потенціометричний перетворювач

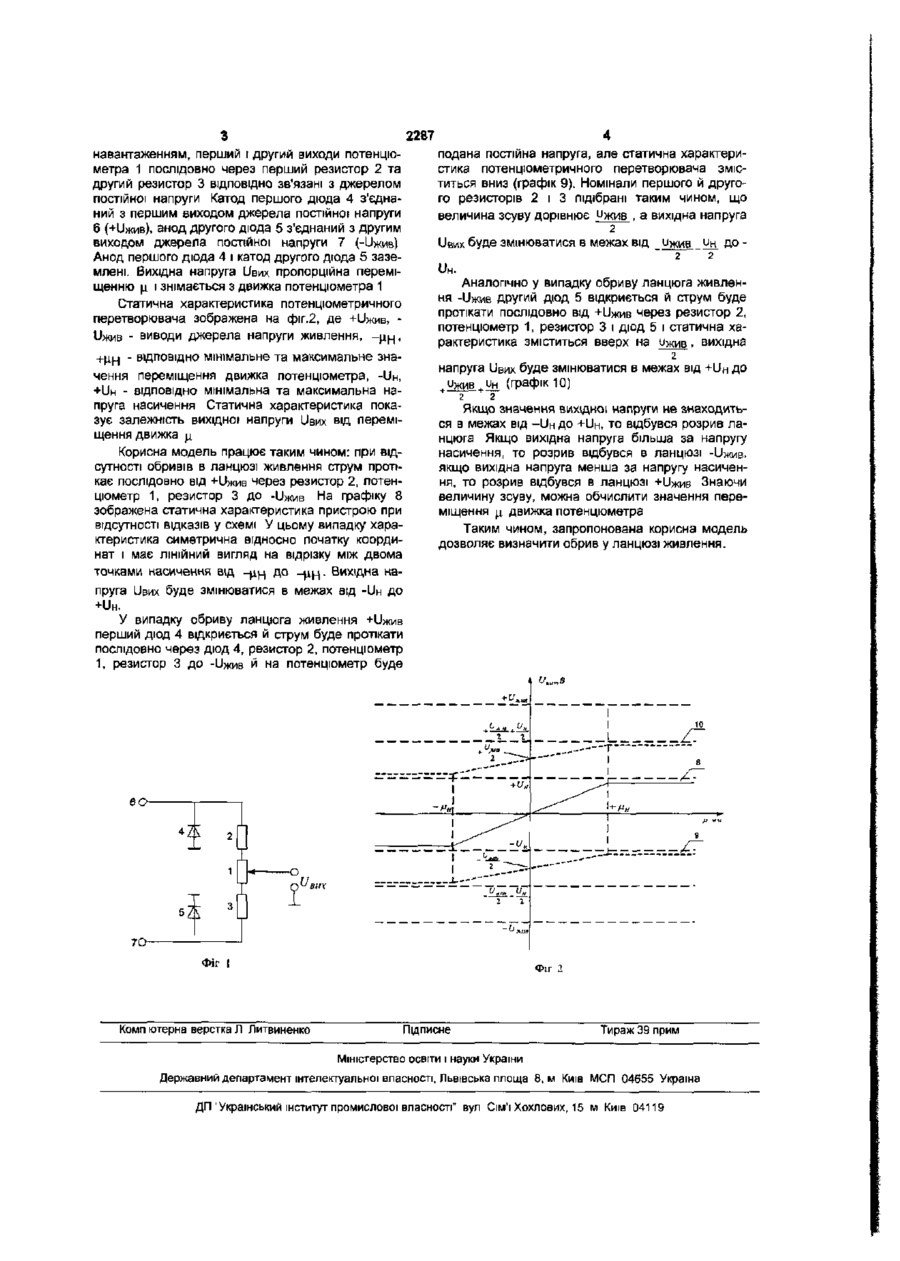

Потенціометричний перетворювач, що містить потенціометр, підключений до джерела постійної напруги, який відрізняється тим, що в нього введені перший та другий діоди, перший та другий резистори, через які ВІДПОВІДНО перший та другий виходи потенціометра послідовно підключені до джерела постійної напруги, катод першого й анод другого ДІОДІВ підключені відповідно до першого й другого виводів джерела постійної напруги, анод першого й катод другого ДІОДІВ заземлені, движок потенціометра з'єднаний з навантаженням Корисна модель відноситься до автоматики та вимірювальної техніки і може бути використана в авіаційній та КОСМІЧНІЙ промисловості для перетворення кутових та ЛІНІЙНИХ переміщень у напругу Відомий потенціометричний перетворювач (див авторське свідоцтво СРСР №949511, G01R17/06, 1982), включений до мостової схеми автоматичного компенсатора Недоліком даного перетворювача є втрата працездатності у випадку будь якої відмови в ланцюзі Найбільш близьким до об'єкта, що заявляється, є потенціометричний перетворювач кута повороту вала в напругу {див авторське свідоцтво СРСР №1529134, G01R17/20, 1989), який містить два потенціометра, підключених до джерела постійної напруги, формувач різниці сигналів блок порівняння, два джерела опорної напруги, підсилювач, два резистора, ключ, блок сигналізації, дільник напруги, перший вхід якого з'єднаний з движком першого потенціометра, другий вхід - з движком другого потенціометра, а вихід дільника напруги - з входом, що не інвертує, вихід підсилювача є виходом перетворювача, два входи формувача різниці сигналів підключені відповідно до першого й другого движків потенціометра, вихід формувача різниці сигналів з'єднаний з першим входом блока порівняння, другий і третій входи якого підключені ВІДПОВІДНО до виходів джерел опорної напруги, вхід підсилювача, що інвертує, через перший резистор з'єднаний з його виходом і через послідовно включені другий резистор і ключ підключений до середнього виводу потенціометрів, причому керуючий вхід ключа й вхід блока сигналізації з'єднані з виходом блока порівняння Недоліком даного пристрою є те, що він не захищений від обриву в ланцюзі живлення В основу запропонованої корисної моделі покладено вирішення задачі підвищення надійності потенціометричного перетворювача у випадку обриву в ланцюзі живлення Поставлена задача вирішується тим, що в потенціометричному перетворювачі кута повороту вала в напругу, що містить потенціометр, підключений до джерела постійної напруги, згідно з корисною моделлю введені перший та другий діоди перший та другий резистори, через які ВІДПОВІДНО перший та другий виходи потенціометра послідовно підключені до джерела постійної напруги, катод першого й анод другого ДІОДІВ підключені ВІДПОВІД НО до першого й другого виводів джерела постійної напруги, анод першого й катод другого діодів заземлені, движок потенціометра з'єднаний з навантаженням Суть корисної моделі пояснюється кресленнями На фіг 1 зображена електрична принципова схема потенціометричного перетворювача що заявляється, на фіг 2 - його статична характеристика Перетворювач містить потенціометр 1 перший резистор 2, другий резистор 3 перший діод 4, другий діод 5 Движок потенціометра 1 з'єднаний з 00 CM Csl 2287 навантаженням, перший і другий виходи потенціометра 1 послідовно через перший резистор 2 та другий резистор 3 ВІДПОВІДНО зв'язані з джерелом постійної напруги Катод першого діода 4 з'єднаний з першим виходом джерела постійної напруги 6 (+и>кив), анод другого діода 5 з'єднаний з другим виходом джерела постійної напруги 7 (-ІІжив) Анод першого діода 4 і катод другого діода 5 заземлені. Вихідна напруга UBHX пропорційна переміщенню ц і знімається з движка потенціометра 1 Статична характеристика потенціометричного перетворювача зображена на фіг.2, де +и>кив, ІЬкив - виводи джерела напруги живлення, -щ_|, +^Н ' відповідно мінімальне та максимальне значення переміщення движка потенціометра, -UH, +UH - ВІДПОВІДНО мінімальна та максимальна на пруга насичення Статична характеристика показує залежність вихідної напруги Ывих від переміщення движка д Корисна модель працює таким чином: при відсутності обривів в ланцюзі живлення струм протікає послідовно від +и>кив через резистор 2, потенціометр 1, резистор 3 до -ІІжив На графіку 8 зображена статична характеристика пристрою при відсутності відказів у схемі У цьому випадку характеристика симетрична відносно початку координат і має ЛІНІЙНИЙ вигляд на відрізку між двома точками насичення від - ц ^ до - ^ . Вихідна напруга UBHX буде змінюватися в межах від -UH ДО подана постійна напруга, але статична характеристика потенціометричного перетворювача зміститься вниз (графік 9). Номінали першого й другого резисторів 2 і 3 підібрані таким чином, що величина зсуву дорівнює ижив , а вихідна напруга 2 UBHX. буде змінюватися в межах від ижив ин до 2 Аналогічно у випадку обриву ланцюга живлення -ижив другий діод 5 відкриється й струм буде протікати послідовно від +и>кив через резистор 2, потенціометр 1, резистор 3 і діод 5 і статична характеристика зміститься вверх на ижив, вихідна 2 напруга UBHX буде змінюватися в межах від +UH ДО , ижив UH (графік 10) 2 2 Якщо значення вихідної напруги не знаходиться в межах від - U H ДО +UH, TO відбувся розрив ланцюга Якщо вихідна напруга більша за напругу насичення, то розрив відбувся в ланцюзі -ижив, якщо вихідна напруга менша за напругу насичення, то розрив відбувся в ланцюзі +и>кив Знаючи величину зсуву, можна обчислити значення переміщення д движка потенціометра Таким чином, запропонована корисна модель дозволяє визначити обрив у ланцюзі живлення. +UH. У випадку обриву ланцюга живлення +ІІжив перший діод 4 відкриється й струм буде протікати послідовно через діод 4, резистор 2, потенціометр 1, резистор 3 до -Ужив й на потенціометр буде 6О 70ФІГ [ Комп ютєрна верстка Л Литвиненко 2 UH. Фіг 2 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8, м Київ МСП 04655 Україна ДП 'Український інститут промислової власності" вул Сім'ї Хохлових, 15 м Київ 04119
