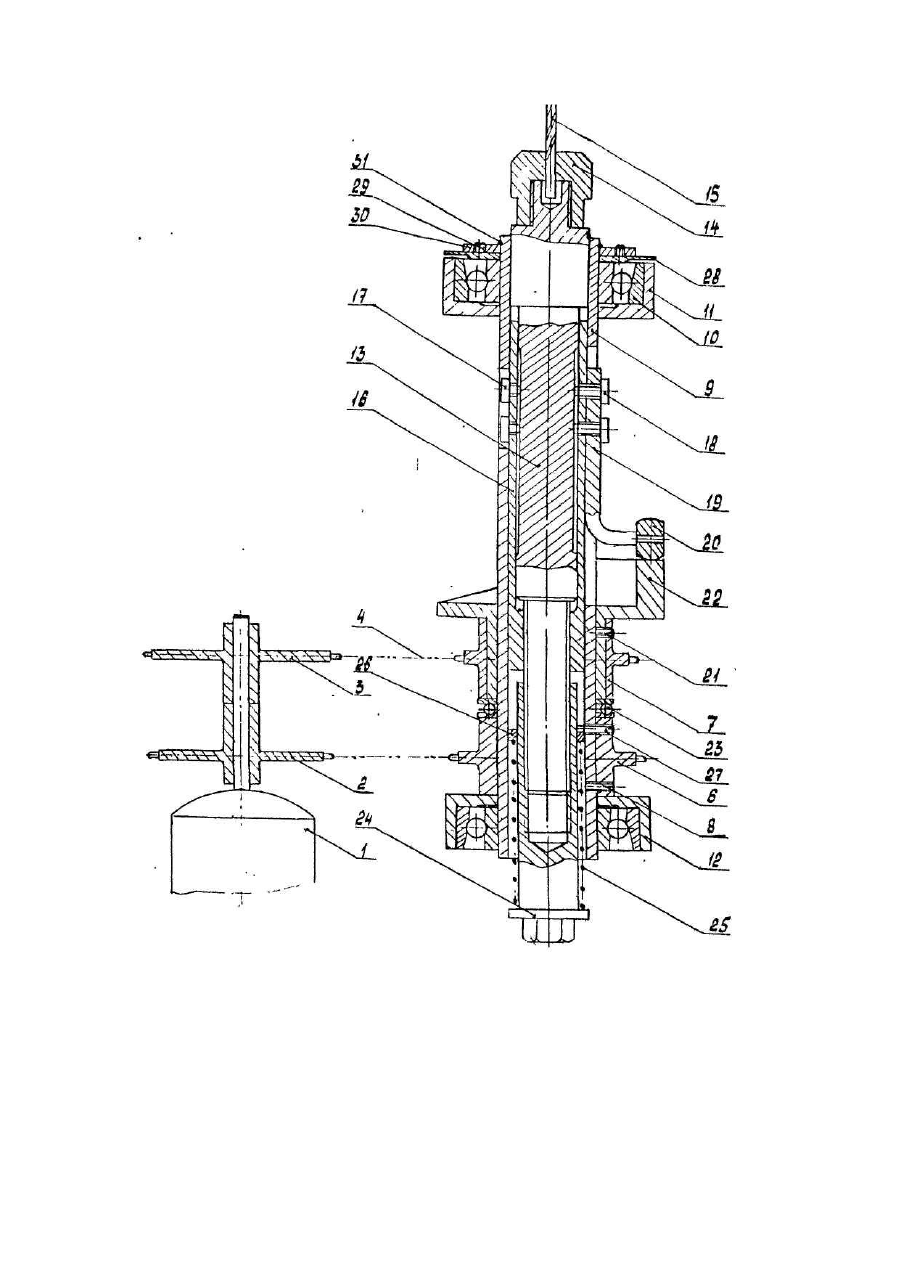

Силова головка з автоматичною подачею

Изобретение относится к области станкостроения, в частности к силовым головкам, и может быть использовано в машиностроении при сверлильных, фрезерных, сборочных и др уги х работах. Известна сверлильная головка с автоматической подачей, содержащая корпус, пневматический двигатель, зубчатую передачу от двигателя на шпиндель и механизм подачи, выполненный в виде передачи винт-гайка с раздвижной гайкой, сопряженных по правой резьбе, и пружины возврата шпинделя, а также червячной передачи и промежуточного элемента для привода винта от шпинделя [Патент Великобритании №848655, кл. 80 (2) С, 1960]. Недостатком указанной головки является сложность ее конструкции, обусловленная наличием червячной передачи, промежуточного элемента, раздвижной гайки. Известна, также сверлильная головка [Авт.св. СССР №706199, кл. В 23 В 47/08, 1980], которая имеет двигатель, зубчатую передачу, одно из колес которой закреплено на валу двигателя, а второе установлено с возможностью вращения на гайке, и кулачковую муфту, установленную с возможностью осевого перемещения, причем на торце зубчатого колеса, связанного с гайкой, и на корпусе выполнены кулачки для взаимодействия с муфтой, а передача винт-гайка выполнена с левой резьбой. Последняя головка является более близкой к описываемому изобретению. К ее недостаткам следует отнести также сложность и громоздкость конструкции, а также наличие пневмосистемы, что понижает надежность в работе. В основу изобретения поставлена задача в сверлильной головке с автоматической подачей путем изменения привода подачи шпинделя обеспечить повышение надежности в работе, упрощение конструкции и уменьшение габаритов головки. Поставленная задача достигается тем, что силовая головка, имеющая цепные передачи, одна из которых связана с валом-втулкой, пинолью и шпинделем, имеющим возможность осевого перемещения, а вторая связана с расположенным на вале-втулке цилиндрическим кулачком, взаимодействующим с роликом, поводок которого расположен подвижно в продольном пазу вала-втулки и связан со шпинделем, причем звездочки цепных передач подобраны так, что вращение цилиндрического кулачка опережает вращение вала-втулки. Такое выполнение привода подачи шпинделя значительно упрощает конструкцию головки, уменьшает ее габариты и повышает надежность в работе. На чертеже изображена предлагаемая силовая головка, разрез. На валу э/двигателя 1 закреплены звездочки 2 и 3, соединенные роликовыми цепями 4 и 5 соответственно со звездочками 6 и 7, Звездочка 6 винтом 8 закреплена на вале-втулке 9, который может вращаться в подшипниках 10, размещенных в переднем фланце 11 и заднем фланце 12, которые крепятся к станине. Внутри вала-втулки 9 расположен шпиндель 13, на переднем конце которого в инструментальной головке 14 закреплен режущий (или иной) инструмент 15. Хвостовик шпинделя 13 своей резьбовой частью соединен с пинолью 16, также расположенной внутри вала-втулки 9 и соединенной с ним винтами 17 и 18, которые также крепят поводок 19, расположенный в продольном пазу вала-втулки 9, Концы винтов 17 и 18 входят в продольные шлицы, выполненные в средней части шпинделя 13. На оси поводка 19 установлен ролик 20. Звездочка 7 закреплена винтом 21 с цилиндрическим кулачком 22, кулачковая поверхность которого контактирует с роликом 20. Между звездочками 6 и 7 на валу-втулке 9 расположен упорный подшипник 23. На резьбовую хвостовую часть шпинделя 13 навернута опорная втулка 24. В полости между опорной втулкой 24 и валом-втулкой 9 помещена пружина 25, задний конец которой упирается в бурт опорной втулки 24, а передний - в кольцо 26, удерживаемое винтами 27. Передний подшипник 10 поджимается кольцом 28, которое регулируется винтами 29, ввернутыми в нажимное кольцо 30. Нажимное кольцо 30 и внутренняя обойма заднего подшипника 10 фиксируется на валу-втулке 9 стопорными кольцами 31. Работает силовая головка следующим образом. Вращательное движение от электродвигателя 1 через звездочки 2 и 3 роликовыми цепями 4 и 5 передается звездочкам 6 и 7. Число зубьев звездочек 2-6 и 3-7 подобраны так, что частота вращения звездочки 7 больше, чем звездочки 6 (в соответствии с расчетной подачей). Звездочкой 6 вращение передается валу-втулке 9 через винты 17 и 18 пиноли 16 и шпинделю 13. Вращение от шестерни 7 передается на цилиндрический кулачок 22, который прижимается к ролику 20 пружиной 25. Так как частота вращения звездочки 7 больше, чем звездочки 6, то цилиндрический кулачок 22, кулачковая поверхность которого обкатывается роликом 20, будет обгонять вал-втулку 9. При этом поводок 19 будет перемещаться впазу вала-втулки 9 вперед и через винты 18 перемещать вперед пиноль 16 и ввернутый в нее шпиндель 13, осуществляя заданную подачу. Обратный ход шпинделя 13 осуществляется под воздействием пружины 25. Предлагаемая головка проста по устройству и в изготовлении компактна, надежна в эксплуатации и полностью решает цель изобретения.
