Пристрій для очистки коренеплодів

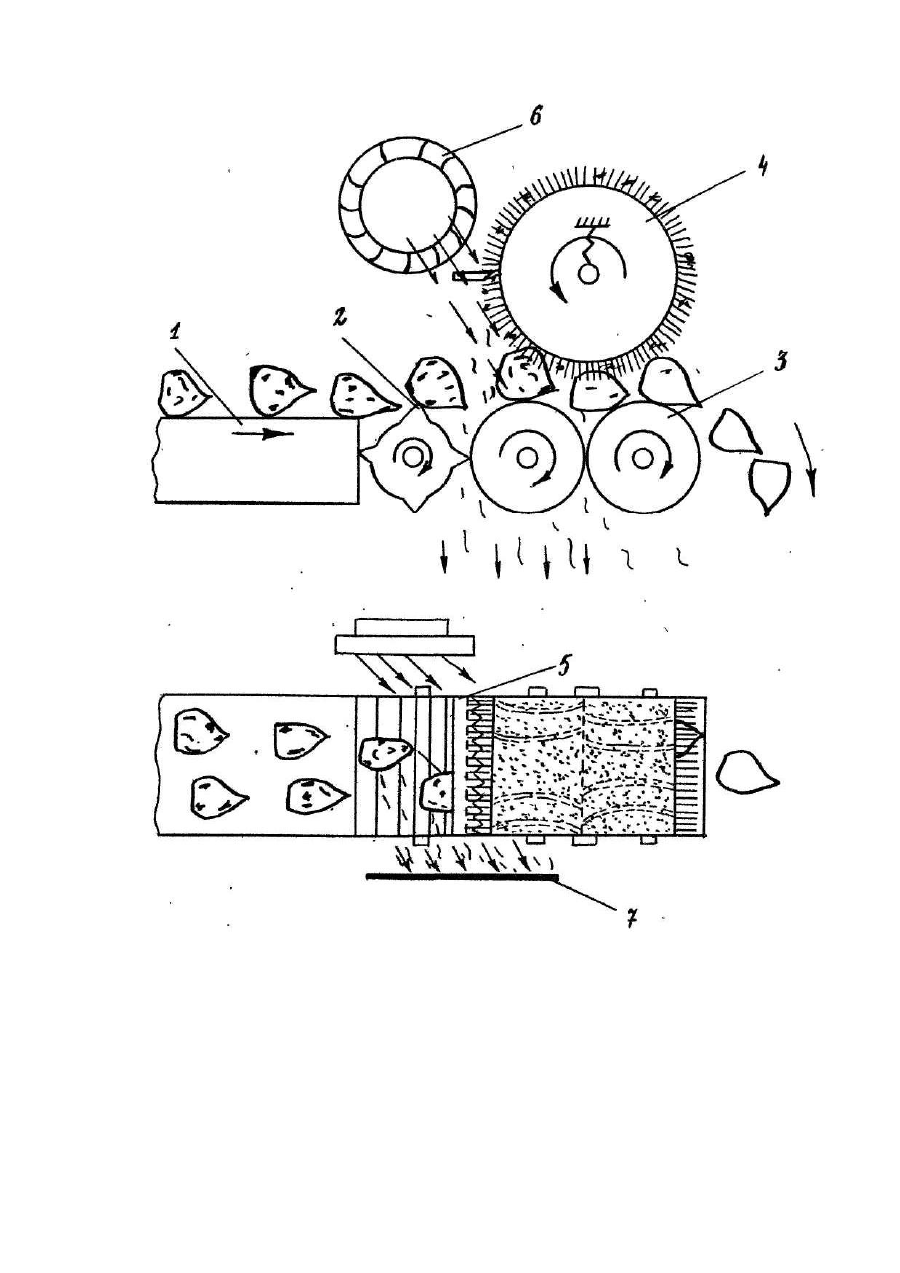

Изобретение относится к устройствам для очистки корнеклубнеплодов от примесей, а именно очистки свеклы от земли и остатков ботвы. Известно устройство для очистки корней сахарной свеклы от ботвы и земли [Авт.св. СССР № 869627, кл, А 01 D 33/08, 06.03:80], содержащее шнековые вальцы, встречно вращающиеся вокруг своих осей, расположенных эксцентрично геометрическим осям этих вальцев, которые расположены под углом к осям их вращения с пересечением последних в выгрузочной зоне устройства. Недостатком данного устройства является то, что в нем не предусмотрены другие способы принудительной механической очистки, повышающие степень чистоты корней сахарной свеклы. Известно устройство для сепарации корнеклубнеплодов от почвы [Авт.св. № 1287770, кл, А 01 D 33/08, 17/06, 31.01.85], содержащее батарею параллельна расположенных вращающихся валов с закрепленными на них дисками, выполненных с увеличивающейся эластичностью в направлении от первого к последнему валу. Недостатком данного устройства является то, что в устройстве не предусмотрена очистка от почвы за счет подбрасывания корнеклубнеплодов вращающимися шнеками или битерами и удаление отделившейся почвы направленным потоком воздуха, что значительно повышает степень чистоты корнеклубнеплодов. Наиболее близким по технической сущности является устройство для очистки корнеплодов [Авт.св. №740182, кл. А01 D33/08, 24.03.76], содержащие приемный транспортер, шнековый очиститель и лопастной битер с лопастями треугольной формы, которые выполнены с увеличивающейся высотой в направлении исходных концов шнекового очистителя. Недостатком данного устройства является то, что в нем не предусмотрены средства дополнительной механической очистки корнеплодов. В основу изобретения поставлена задача создания устройства для очистки корнеплодов, в котором за счет введения новых элементов обеспечивается повышение степени очистки корнеплодов. Поставленная задача решается тем, что в устройство для очистки корнеплодов, содержащее приемный транспортер, лопастной битер и шнековый очиститель введены щетка, гребенка и вентилятор. Щетка Совершает вращение встречно вращению шнеков, оси которых расположены под осью вращения щетки и параллельно ей. Вентилятор установлен наклонно оси вращения щетки. Гребенка закреплена таким образом, что расстояние между ее осью и осью вращения щетки меньше суммы радиуса щетки и длины гребенки. Щетка, вращающаяся встречно вращению валов шнекового очистителя, снимает прилипшую землю и остатки зеленой массы с корнеплодов, подаваемых приемным транспортером и предварительно очищенных на лопастном битере. Жестко закрепленная гребенка, расположенная параллельно щетке на расстоянии меньшем, чем сумма радиуса щетки и длины гребенки, очищает вращающуюся щетку от налипания загрязнений. Направленный поток воздуха, создаваемый вентилятором, сдувает с щетки, гребенки и корнеплодов примеси. Упругое крепление щетки позволит очищать как мелкие так и крупные корнеплоды. На чертеже показана схема устройства для очистки корнеплодов, которое содержит приемный транспортер 1, лопастной битер 2, шнековый очиститель 3, упругозакреплен-ную щетку 4, гребенку 5, вентилятор 6, экран 7. Устройство работает следующим образом. Корнеплоды, подающиеся приемным транспортером 1, поступают на вращающийся лопастной битер 2, где предварительно очищаются от камней и земляных комков, затем попадают на шнековый очиститель 3, Здесь корнеплоды очищаются от прилипшей земли и остатков земляной массы упругозакрепленной щеткой 4. Примеси удаляются потоком воздуха, создаваемым вентилятором 6, и ударяясь об экран 7 падают на землю. Жестко закрепленная гребенка 5 очищает щетку от залипання загрязнений.
