Спосіб нанесення полімервмісних покриттів
Номер патенту: 23870
Опубліковано: 31.08.1998
Автори: Буря Олександр Іванович, Мартиненко Дальвар Федорович, Арламова Ніна Тедженівна, Мовчан Олександр Володимирович, Буря Олександр Олександрович
Формула / Реферат
1. Способ нанесения полимерсодержащих покрытий, предусматривающий приклеивание подложки из упругого пористого материала на металлическую поверхность, отличающийся тем, что на подложку наносят слой олигомер- или полимерсодержащей композиции.
2. Способ по п. 1, отличающийся тем, что олигомер- или полимерсодержащую композицию наносят толщиной 0,5-10% от толщины подложки.
Текст

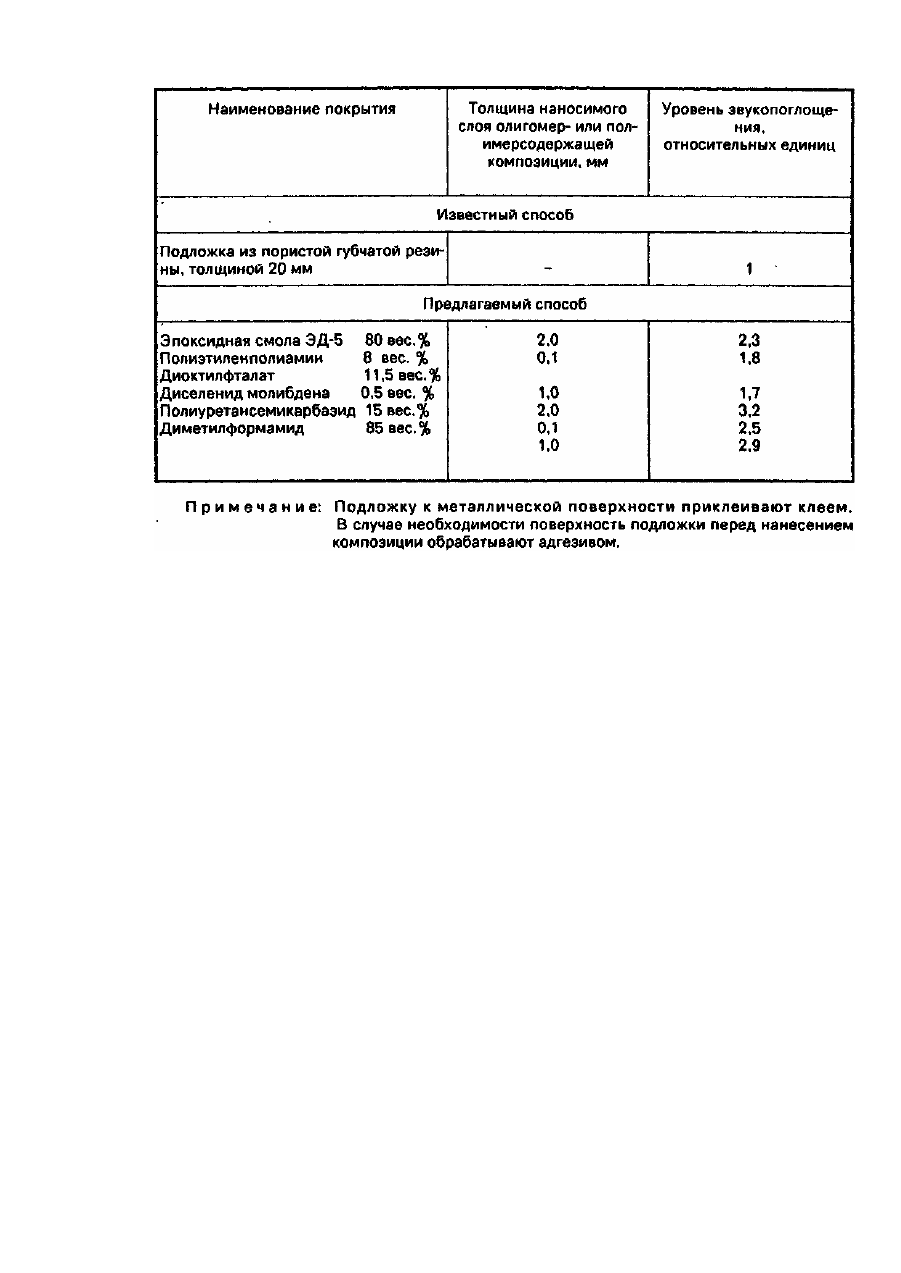

Изобретение относится к области борьбы с вибрациями и шумом, и касается способов нанесения защитных полимерсодержащих покрытий на металлические поверхности, подвергающиеся циклическим ударным воздействиям, может быть использовано в области металлообработки и машиностроения. Известен способ получения химически стойкого покрытия [Авт. св. СССР № 245944, кл. С 09 D 3/76]. Однако известный способ не обеспечивает возможности получить покрытие с необходимыми звукопоглощающими свойствами. Прототипом заявляемого технического решения является способ нанесения полимерсодержащих покрытий [Карташов И.Н. и др. Обработка деталей свободными абразивами в вибрирующи х резервуарах. - К., 1975, с. 33-34], при котором внутренняя поверхность резервуара, подвергающаяся динамическим нагрузкам со стороны обрабатываемых деталей и рабочей среды, футер уется резиной. В отличие от существующи х конструкций, в которых крепление резиновой футеровки выполняется механическими устройствами или же вулканизационным путем, в указанном - резина прикрепляется к металлической поверхности клеем или компаундом. Согласно описанию, такой способ крепления резины исключает попадание абразивной крошки под резину и не требует специальных дорогостоящих устройств для приклеивания. Однако, наряду с имеющимися достоинствами, известный способ характеризуется существенными недостатками. В процессе эксплуатации резина теряет свои первоначальные технологические свойства и в местах наибольших динамических нагрузок появляются области полного ее разрушения (обнажается металлическая поверхность). Возникает необходимость снимать полностью частично изношенную футеровку и приклеивать новую. Все это требует дополнительных затрат и является трудоемким процессом, который выполняется, как правило, вручн ую. Кроме того, резиновые покрытия не обеспечивают должного уровня звукопоглощения. Задачей изобретения является упрощение технологического процесса нанесения полимерсодержащих покрытий и улучшение звукопоглощающих свойств. Поставленная задача достигается тем, что вначале на металлическую поверхность приклеивают подложку из упругого пористого материала, а затем на нее наносят тонкий слой олигомер- или полимерсодержащей композиции. При этом толщина наносимой композиции составляет от 0,5 до 10% толщины подложки. В качестве олигомермодержащей композиции используются составы на основе эпоксидной смолы, жидкого каучука и т.п. В качестве составляющей полимерсодержащей композиции применяют растворы полимеров в органических растворителях, например полиуретансемикарбазид. В зависимости от исходной вязкости композиций выбирается способ нанесения их на подложку (например пульверизатором; при помощи кисточки), Подложкой служит пористая губчатая резина, пенополиуретан, полихлорвиниловый пенопласт и т.п. По мере износа поверхностного слоя (олигомер- или полимерсодержащей композиции) на подложку наносят новый слой и таким образом легко и быстро восстанавливается работоспособность покрытия в целом. Пример 1.На металлическую поверхность, толщиной 100 мм, обработанную адгезивом, при комнатной температуре клеем ВКР-7 или ВКР-8 приклеивают подложку из пористой губчатой резины толщиной 20 мм. Затем, через 2 часа, щеточкой наносят тонкий слой (2 мм) предварительно приготовленной олигомерсодержащей композиции на основе эпоксидной смолы состава, мас.%: Эпоксидная смола ЭД-5 80 Полиэтиленполиамин 8 Диоктилфталат 11,5 Диселенид молибдена 0,5 Уровень звукопоглощения этой композиции составляет 2,3 (в относительных единицах). Пример 2. Методика выполнения способа нанесения и состав олигомерсодержащей композиции аналогичны описанному в примере 1. Толщина наносимой олигомерсодержащей композиции равна 0,1 мм. Уровень звукопоглощения (относительных единиц) составляет 1,8. Пример 3. Методика выполнения способа нанесения и состав олигомерсодержащей композиции аналогичны описанному в примере 1. Толщина наносимой олигомерсодержащей композиции равна 1 мм. Уровень звукопоглощения (относительных единиц) составляет 1,7. Пример 4. На металлическую поверхность, толщиной 100 мм, обработанною адгезивом, при комнатной температуре клеем ВКР-7 или ВКР-8 приклеивают подложку из пористой губчатой резины толщиной 20 мм. Затем, через 2 часа, щеточкой наносят тонкий слой (2 мм) предварительно приготовленной полимерсодержащей композиции состава, мас.%: Полиуретансемикарбазид 15 Диметилформамид 85 Уровень звукопоглощения (относительных единиц) составляет 3,2. Пример 5. Методика выполнения способа нанесения и состав полимерсодержащей композиции аналогичны описанному в примере 4. Толщина наносимой полимерсодержащей композиции равна 0,1 мм. Уровень звукопоглощения (относительных единиц) составляет 2,5. Пример 6. Методика выполнения способа нанесения и состав полимерсодержащей композиции аналогичны описанному в примере 1. Толщина наносимой полимерсодержащей композиции равна 1,0 мм. Уро-вень звукопоглощения (относительных единиц) составляет 2,9. Примеры осуществления способа приведены в таблице. Испытания показали, что предложенный способ позволяет значительно упростить процесс футеровки и повысить ее эффективность.
ДивитисяДодаткова інформація
Назва патенту англійськоюThe process for polymer-containing coating application
Автори англійськоюBuria Oleksandr Ivanovych, Martynenko Dalvar Fedorovych, Movchan Oleksandr Volodymyrovych, Buria Oleksandr Oleksandrovych
Назва патенту російськоюСпособ нанесения полимерсодержащих покрытий
Автори російськоюБуря Александр Иванович, Мартыненко Дальвар Федорович, Мовчан Александр Владимирович, Буря Александр Александрович
МПК / Мітки
МПК: C08L 63/00
Мітки: спосіб, покриттів, нанесення, полімервмісних
Код посилання
<a href="https://ua.patents.su/2-23870-sposib-nanesennya-polimervmisnikh-pokrittiv.html" target="_blank" rel="follow" title="База патентів України">Спосіб нанесення полімервмісних покриттів</a>
Попередній патент: Спосіб виготовлення тонкого листового скла
Наступний патент: Пристрій для отримання чистої питної води
Випадковий патент: Вузол складання рами транспортного засобу
