Возик обпалювальної машини

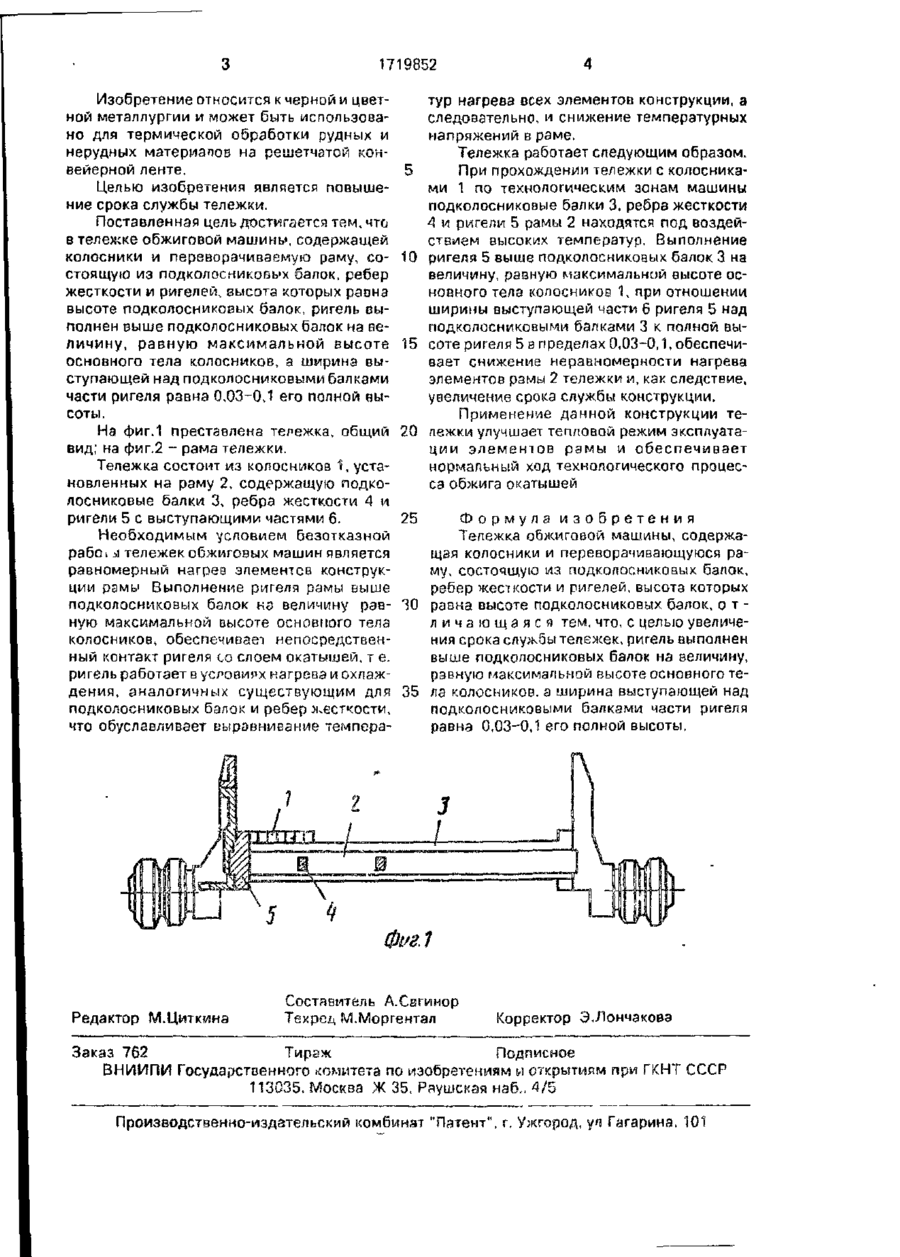

Изобретение относится к черной и цветкой металлургии и может быть использова но для термической обработки рудных и нерудных материалов на решетчатой конвейерной ленте Целью изобретения является увеличение срока службы тележек за счет того, что ригель выполнен выше подколосниковых балок на величину, равную максимальной высоте основного тела колосников, а ширина выступающей над подколосниковыми балками части ригеля равна 0.03-0 1 его полной высоты. Тележка состоит из колосников 1, установленных на раму 2, содержащую подколосниковые бапки 3. ребра жесткости 4 и ригели 5 с выступающими частями 6. 2 ил. в rrmrfi ///////////////А П Фиг. I 1719852 Изобретение относится к черной и цветной металлургии и может быть использовано для термической обработки рудных и нерудных материапов нз решетчатой конвейерной ленте. 5 Целью изобретения является повышение срока службы тележки. Поставленная цель достигается тем, что в тележке обжиговой машины, содержащей колосники и переворачиваемую раму, со- 10 стоящую из подколосниковь'х балок, ребер жесткости и ригелей, высота которых раона высоте подколосниковых балок, ригель выполнен выше подколосниковых балок на величину, равную максимальной высоте 15 основного тела колосников, а ширина выступающей над подколосниковыми балками части ригеля равна 0,03-0,1 его полной высоты. На фиг.1 престэвлена тележка, общий 20 вид; на фиг.2 - рама тележки. Тележка состоит из колосников 1, установленных на раму 2, содержащую подколосниковые балки 3, ребра жесткости 4 и ригели 5 с выступающими частями 6. 25 Необходимым условием безотказной рабе і ji тележек обжиговых машин является равномерный нагрев элементов конструкции раму Выполнение ригеля рамы выше подколосниковых балок нз величину рав- 30 ную максимальной высоте основного тела колосников, обеспечивает непосредственный контакт ригеля со слоем окатышей, т е. ригель работает в условиях нагрева и охлаждения, аналогичных существующим для 35 подколосниковых балок и ребер жесткости, что обуславливает выравнивание темпера Редактор М.Циткмна тур нагрева всех элементов конструкции, а следовательно, и снижение температурных напряжений в раме. Тележка работает следующим образом. При прохождении тележки с колосниками 1 по технологическим зонам машины подколосниковые балки 3, ребра жесткости А и ригели 5 рамы 2 находятся под воздействием высоких температур. Выполнение ригеля 5 выше подколосниковых балок 3 на величину, равную максимальной высоте основного тела колосников 1, при отношении ширины выступающей части 6 ригеля 5 над подколосниковыми балками 3 к полной высоте ригеля 5 в пределах 0,03-0,1, обеспечивает снижение неравномерности нагрева элементов рамы 2 тележки и, как следствие, увеличение срока службы конструкции. Применение данной конструкции тепежки улучшает тепловой режим эксплуатации элементов рамы и обеспечивает нормальный ход технологического процесса обжига окатышей Формула изобретения Тележка обжиговой машины, содержащая колосники и переворачивающуюся раму, состоящую из подколосниковых балок, ребер жесткости и ригелей, высота которых равна высоте подколосниковых балок, о т л и ч а ю щ а я с я тем, что, с целью увеличения срока службы тележек, ригель выполнен выше подколосниковых балок на величину, равную максимальной высоте основного тела колосников, а ширина выступающей над подколосниковыми балками части ригеля равна 0,03-0,1 его полной высоты. Составитель А.Сагинор Техред М.Моргентал Корректор Э.Лончаковэ Заказ 762 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж 35, Раушская нзб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уп Гагарина, 101
