Пристрій для вивірювання ходових коліс крану
Номер патенту: 24107
Опубліковано: 31.08.1998
Автори: Петренко Надія Олександрівна, Григоров Отто Володимирович, Вишневецький Георгій Валентинович, Коваленко Валентин Олександрович
Формула / Реферат
Ф о р м у л а и з о б р е т е н и я
Устройство для выверки ходовых колес крана, содержащее основание, выполненное со средством для крепления на подкрановом рельсе, ось, расположенную в горизонтальной плоскости перпендикулярно продольной оси рельса и установленную на основании с возможностью ее осевого перемещения, и индикатор осевого смещения оси, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено коромыслом, установленным на оси с возможностью поворота относительно последней, роликом, расположенным в плоскости, перпендикулярной оси, установленным на одном конце коромысла и выполненным с рифленой рабочей поверхностью, противовесом, закрепленным на другом конце коромысла, и средством для вывешивания крана над подкрановым путем, причем индикатор осевого смещения оси установлен на основании.
Текст

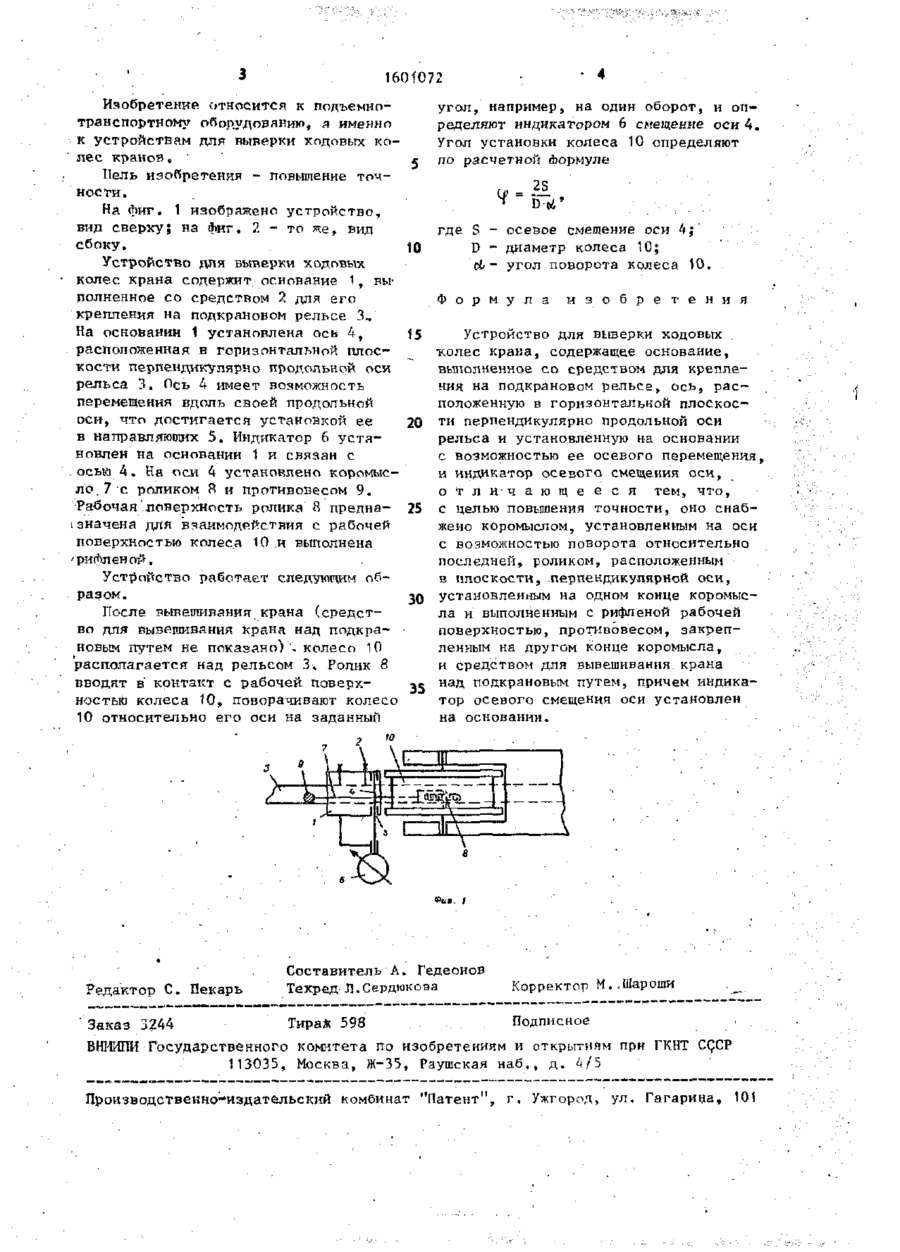

1601072 А1 РЕСПУБЛИК (51)5 В 66 Г 9/08 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ЕЛЬСТВУ 1 (22) 15. t ? . 8 7 (46) 2 3 . 1 0 . o o . Кюл. V W (71) Харьковский политехнический институт им. В.И.Ленина (7?) Г 0 В. Виртневецкип, О Л В. Григоров, В.А. Коваленко и Н.А. Петренко (53) 6?1.874(088.8) (56) Hannover И.О. Wermessen von Krananlanpen mit H i l f e von L a s e r ne^eiririr* tunpen,- Vereiten - t h i cbunp d s I n s c i t u t e der PWTH dachen, 19P0, f. ?R, S. 35-5ч. (54) УСТРОЙСТВО ДЛЯ ВЫВЕРКИ ХОДОВЫХ^ КОЛЕС КРАНА (57) Ияобретение относится к подъемно транспортному оборудованию, а именно к устройствам для выверки ходовых колес кранов. Иель изобретения - попьпчение точности. На основании 1 установлена ось 4 с возможностью ее смещения,вдоль продольной оси. Основание крепится к рельсу 3. На оси установлено КГрОМЫСЛО 7 ^ Пр-^ТИПОЬі. C f )
ДивитисяДодаткова інформація
Автори англійськоюVyshnevetskyi Heorhii Valentynovych, Hryhorov Otto Volodymyrovych, Kovalenko Valentyn Oleksandrovych
Автори російськоюВишневецкий Георгий Валентинович, Григоров Отто Владимирович, Коваленко Валентин Александрович
МПК / Мітки
МПК: B66C 9/00
Мітки: коліс, вивірювання, ходових, пристрій, крану
Код посилання
