Теплоакумуляторний парогенератор
Формула / Реферат

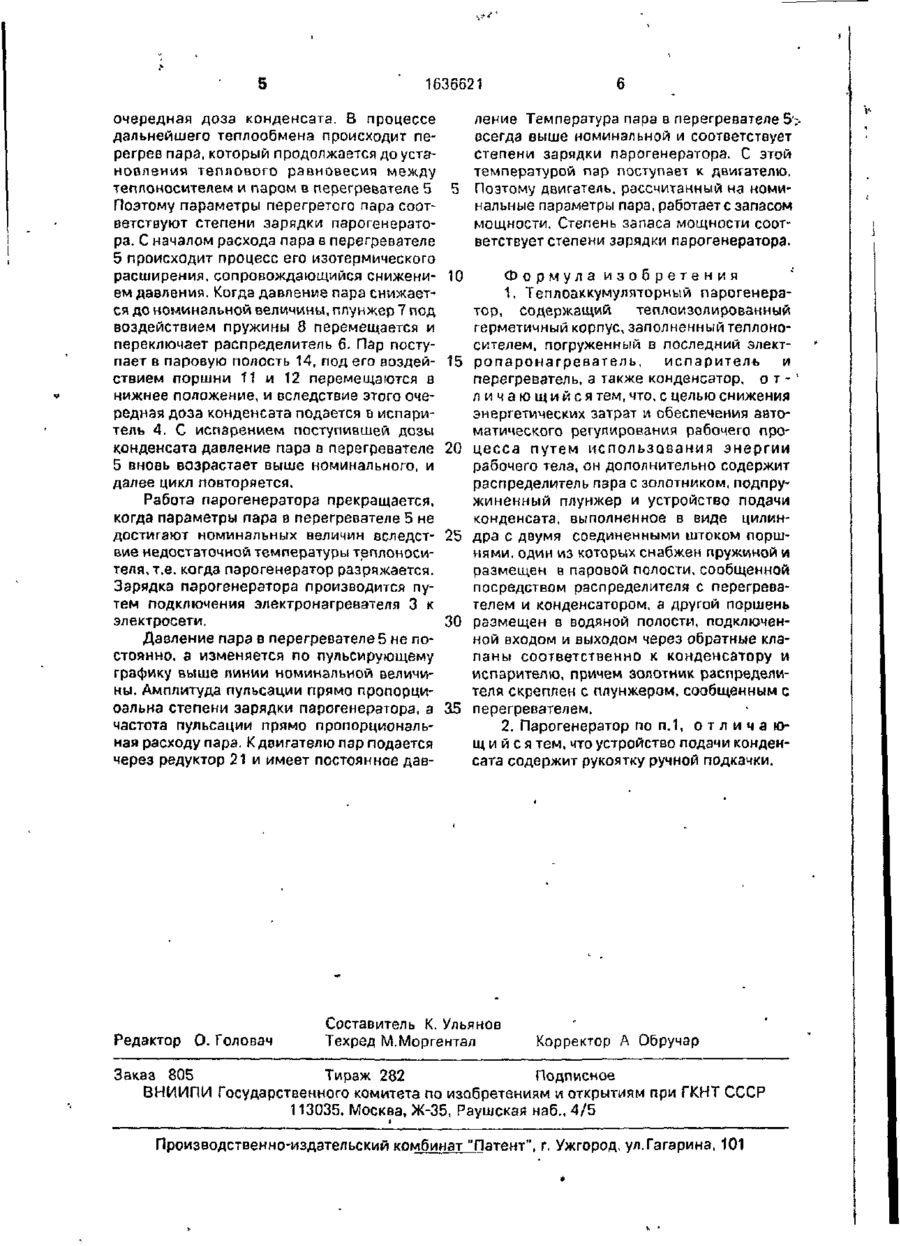

1.Теплоакуумуляторный парогенератор, содержащий теплоизолированный герметичный корпус, заполненный теплоносителем, погруженный в последний электропаронагреватель, испаритель и перегреватель, а также конденсатор, отличающийся тем, что, с целью снижения энергетических затрат и обеспечения автоматического регулирования рабочего процесса путем использования инергии рабочего тела, он дополнительно содержит распределитель пара с золотником, подпружиненный плунжер и устройство подачи конденсата, выполненное в виде цилиндра с двумя соединенными штоком поршнями, один из которых снабжен пружиной и размещен в паровой полости, сообщенной посредством распределителя с перегревателем и конденсатором, а другой поршень размещен в водяной полости, подключенной входом и выходом через обратные клапаны соответственно к конденсатору и испарителю, причем золотник распределителя скреплен с плунжером, сообщенным с перегревателем.
2.Парогенератор по п. 1, отличающийся тем, что устройство подачи конденсата содержит рукоятку ручной подкачки.
Текст

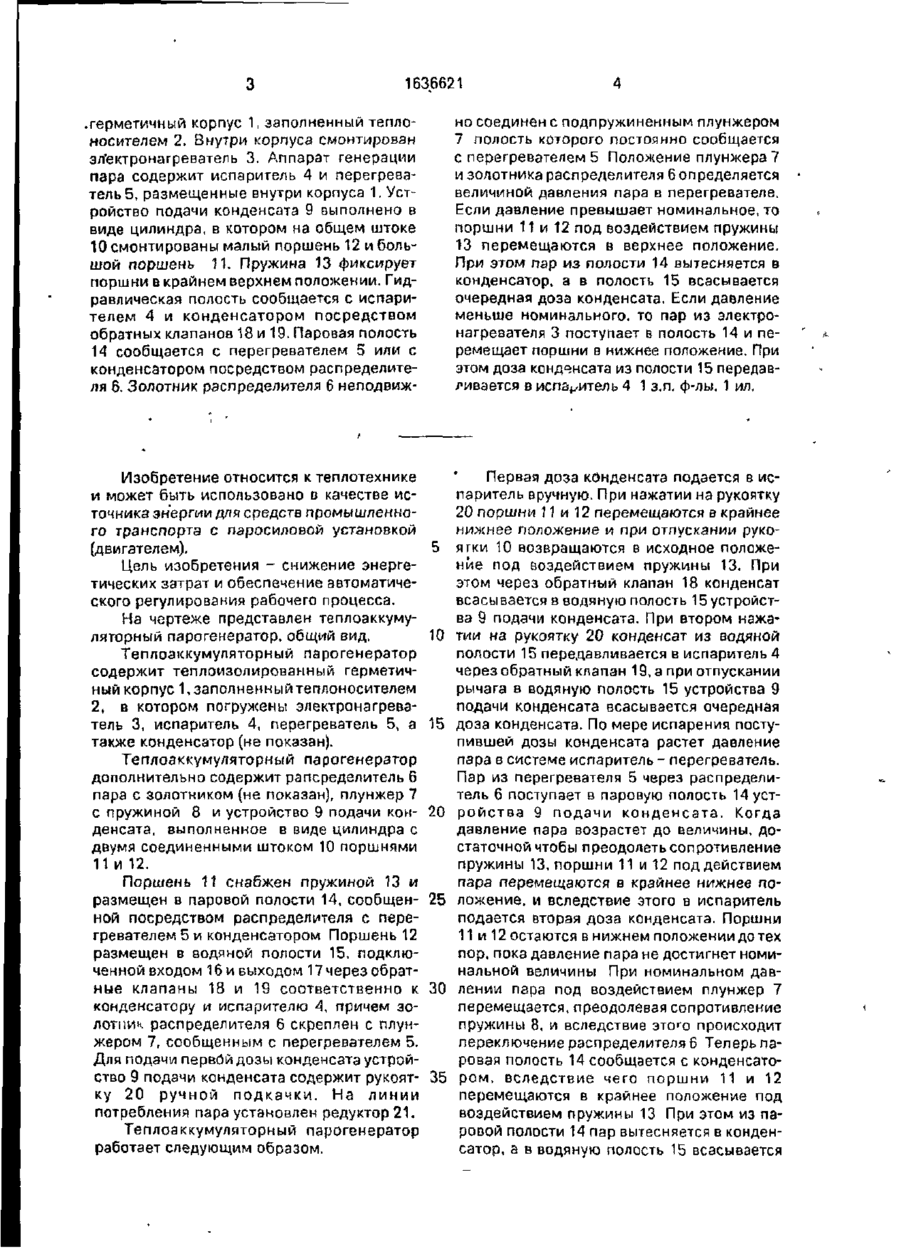

Изобретение относится к теплотехнике и м.б. использовано в качестве источника энергии для средств промышленного транспорта с паросиловой установкой (двигателем). Цель изобретения - снижение энергетических затрат и обеспечение автоматического регулирования рабочего процесса Теплоаккумуляторный пароперегреватель содержит теплоизолированный Пар с со ON 9 1636621 .герметичный корпус 1, заполненный теплоносителем 2. Внутри корпуса смонтирован эл'ектронагревзтель 3. Аппарат генерации пара содержит испаритель 4 и перегреватель 5, размещенные внутри корпуса 1. Устройство подачи конденсата 9 выполнено в виде цилиндра, в котором на общем штоке 10 смонтированы малый поршень 12 и большой поршень 11. Пружина 13 фиксирует поршни & крайнем верхнем положении. Гидравлическая полость сообщается с испарителем 4 и конденсатором посредством обратных клапанов 18 и 19. Паровая полость 14 сообщается с перегревателем 5 или с конденсатором посредством распределителя 6. Золотник распределителя 6 неподвиж Изобретение относится к теплотехнике и может быть использовано в качестве источника энергии для средств промышленного транспорта с паросиловой установкой (двигателем). Цель изобретения - снижение энергетических затрат и обеспечение автоматического регулирования рабочего процесса. На чертеже представлен теплоаккумуляторный парогенератор, общий вид. Теплоаккумуляторный парогенератор содержит теплоизолированный герметичный корпус 1, заполненный теплоносителем 2, в котором погружены электронагреватель 3, испаритель 4, перегреватель 5, а также конденсатор (не показан). Теплоаккумуляторный парогенератор дополнительно содержит рапсределитель 6 пара с золотником (не показан), плунжер 7 с пружиной 8 и устройство 9 подачи конденсата, выполненное в виде цилиндра с двумя соединенными штоком 10 поршнями 11 и 12. Поршень 11 снабжен пружиной 13 и размещен в паровой полости 14, сообщенной посредством распределителя с перегревателем 5 и конденсатором Поршень 12 размещен в водяной полости 15, подключенной входом 16 и выходом 17 через обратные клапаны 18 и 19 соответственно к конденсатору и испарителю 4, причем золотник распределителя 6 скреплен с плунжером 7, сообщенным с перегревателем 5. Для подачи первой дозы конденсата устройство 9 подачи конденсата содержит рукоятку 20 ручной подкачки. На линии потребления пара установлен редуктор 21. Теплоаккумуляторный парогенератор работает следующим образом. но соединен с подпружиненным плунжером 7 полость которого постоянно сообщается с перегревателем 5 Положение плунжера 7 и золотника распределителя бопределяется величиной давления пара в перегревателе. Если давление превышает номинальное, то поршни 11 и 12 под воздействием пружины 13 перемещаются в верхнее положение. При этом пар из полости 14 вытесняется в конденсатор, а в полость 15 всасывается очередная доза конденсата. Если давление меньше номинального, то пар из электронагревателя 3 поступает в полость 14 и перемещает поршни в нижнее положение. При этом доза конденсата из полости 15 передавливается в испаритель 4 1 з.п, ф-лы, 1 ил. 5 10 15 20 25 30 35 Первая доза конденсата подается в испаритель вручную. При нажатии на рукоятку 20 поршни 11 и 12 перемещаются в крайнее нижнее положение и при отпускании рукоягки 10 возвращаются в исходное положение под воздействием пружины 13. При этом через обратный клапан 18 конденсат всасывается в водяную полость 15устройства 9 подачи конденсата. При втором нажатии на рукоятку 20 конденсат из водяной полости 15 передавливается в испаритель 4 черезобратный клапан 19, а при отпускании рычага в водяную полость 15 устройства 9 подачи конденсата всасывается очередная доза конденсата. По мере испарения поступившей дозы конденсата растет давление пара в системе испаритель - перегреватель. Пар из перегревателя 5 через распределитель 6 поступает в паровую полость 14 устройства 9 подачи конденсата. Когда давление пара возрастет до величины, достаточной чтобы преодолеть сопротивление пружины 13, поршни 11 и 12 под действием пара перемещаются в крайнее нижнее положение, и вследствие этого в испаритель подается вторая доза конденсата. Поршни 11 и 12 остаются в нижнем положении до тех пор, пока давление пара не достигнет номинальной величины При номинальном давлении пара под воздействием плунжер 7 перемещается, преодолевая сопротивление пружины 8, и вследствие этого происходит переключение распределителя 6 Теперь паровая полость 14 сообщается с конденсатором, вследствие чего поршни 11 и 12 перемещаются в крайнее положение под воздействием пружины 13 При этом из паровой полости 14 пар вытесняется в конденсатор, а в водяную полость 15 всасывается 1636621 очередная доза конденсата. В процессе дальнейшего теплообмена происходит перегрев пара, который продолжается до установления теплового равновесия между теплоносителем и паром в перегревателе 5 Поэтому параметры перегретого пара соответствуют степени зарядки парогенератора. С началом расхода пара в перегревателе 5 происходит процесс его изотермического расширения, сопровождающийся снижением давления. Когда давление пара снижается до номинальной величины, плунжер 7 под воздействием пружины 8 перемещается и переключает распределитель 6. Пар поступает в паровую полость 14, под его аоздействием поршни 11 и 12 перемещаются в нижнее положение, и вследствие этого очередная доза конденсата подается в испаритель 4. С испарением поступившей дозы конденсата давление пара в перегревателе 5 вновь возрастает выше номинального, и далее цикл повторяется. Работа парогенератора прекращается, когда параметры пара в перегревателе 5 не достигают номинальных величин вследствие недостаточной температуры теплоносителя, т.е. когда парогенератор разряжается. Зарядка парогенератора производится путем подключения электронагревателя 3 к электросети. Давление пара в перегревателе 5 не постоянно, а изменяется по пульсирующему графику выше линии номинальной величины. Амплитуда пульсации прямо пропорциоальна степени зарядки парогенератора, а частота пульсации прямо пропорциональная расходу пара. К двигателю пар подается через редуктор 21 и имеет постоянное дав Редактор О. Головач ление Температура пара в перегревателе 5'; осегда выше номинальной и соответствует степени зарядки парогенератора. С этой температурой пар поступает к двигателю. 5 Поэтому двигатель, рассчитанный на номинальные параметры пара, работает с запасом мощности. Степень запаса мощности соответствует степени зарядки парогенератора. 10 15 20 25 30 35 Формула изобретения 1. Теплоаккумуляторный парогенератор, содержащий теплоизолированный герметичный корпус, заполненный теплоносителем, погруженный в последний электропаронагреватель, испаритель и перегреватель, а также конденсатор, о т л и ч а ю щ и й с я тем, что, с целью снижения энергетических затрат и обеспечения автоматического регулирования рабочего процесса путем использования энергии рабочего тела, он дополнительно содержит распределитель пара с золотником, подпружиненный плунжер и устройство подачи конденсата, выполненное в виде цилиндра с двумя соединенными штоком поршнями, один из которых снабжен пружиной и размещен в паровой полости, сообщенной посредством распределителя с перегревателем и конденсатором, а другой поршень размещен в водяной полости, подключенной входом и выходом через обратные клапаны соответственно к конденсатору и испарителю, причем золотник распределителя скреплен с плунжером, сообщенным с перегревателем. 2. Парогенератор по п.1, о т л и ч а ю щ и й с я тем, что устройство подачи конденсата содержит рукоятку ручной подкачки. Составитель К. Ульянов Техред М.Моргентал Корректор А Обручар Заказ 805 Тираж 282 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-accumulator steam generator
Автори англійськоюKasman Yakiv Peisakhovych
Назва патенту російськоюТепло аккумуляторный парогенератор
Автори російськоюКасман Яков Пейсахович
МПК / Мітки
Мітки: парогенератор, теплоакумуляторний
