Вогнегасильний порошковий пристрій “шанс”

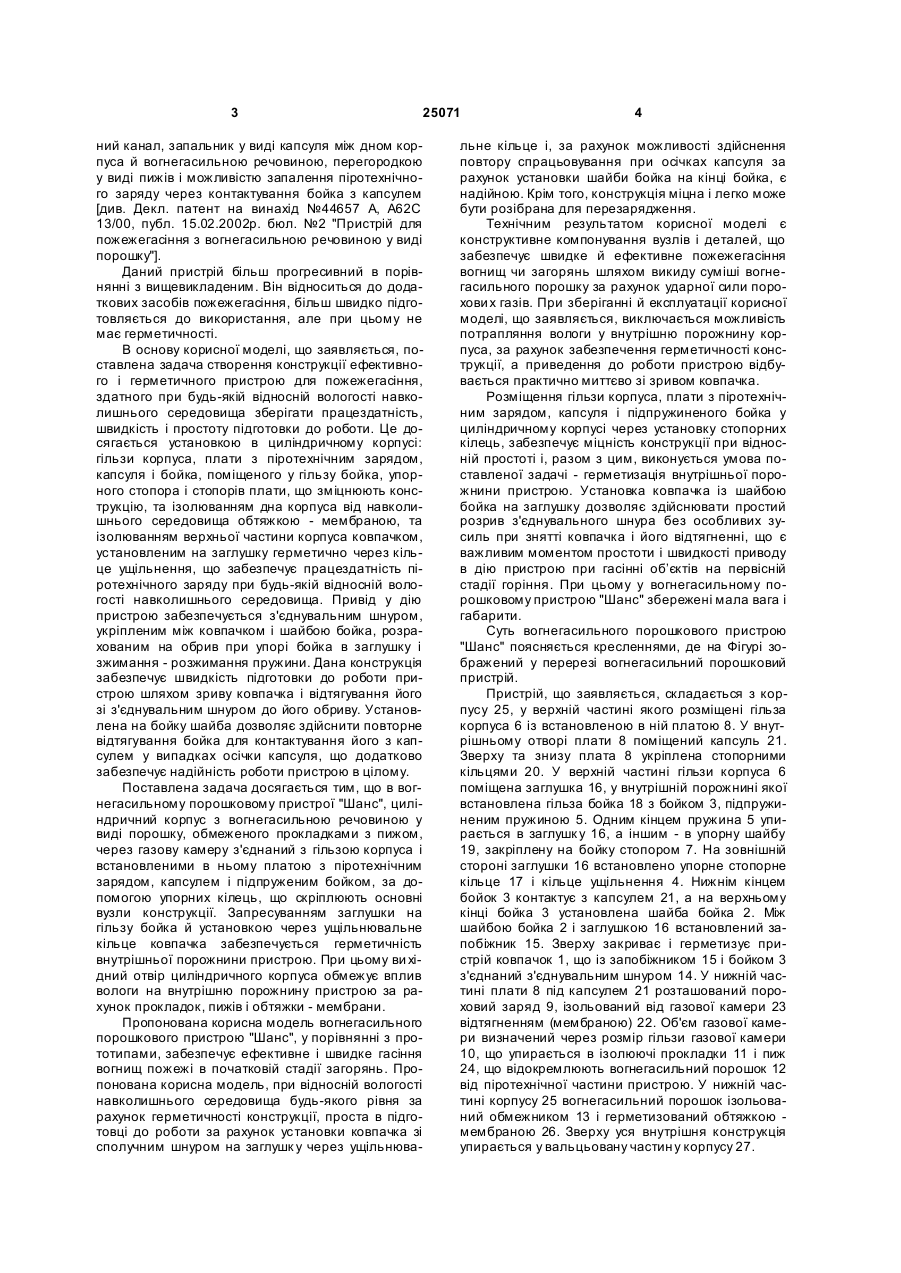

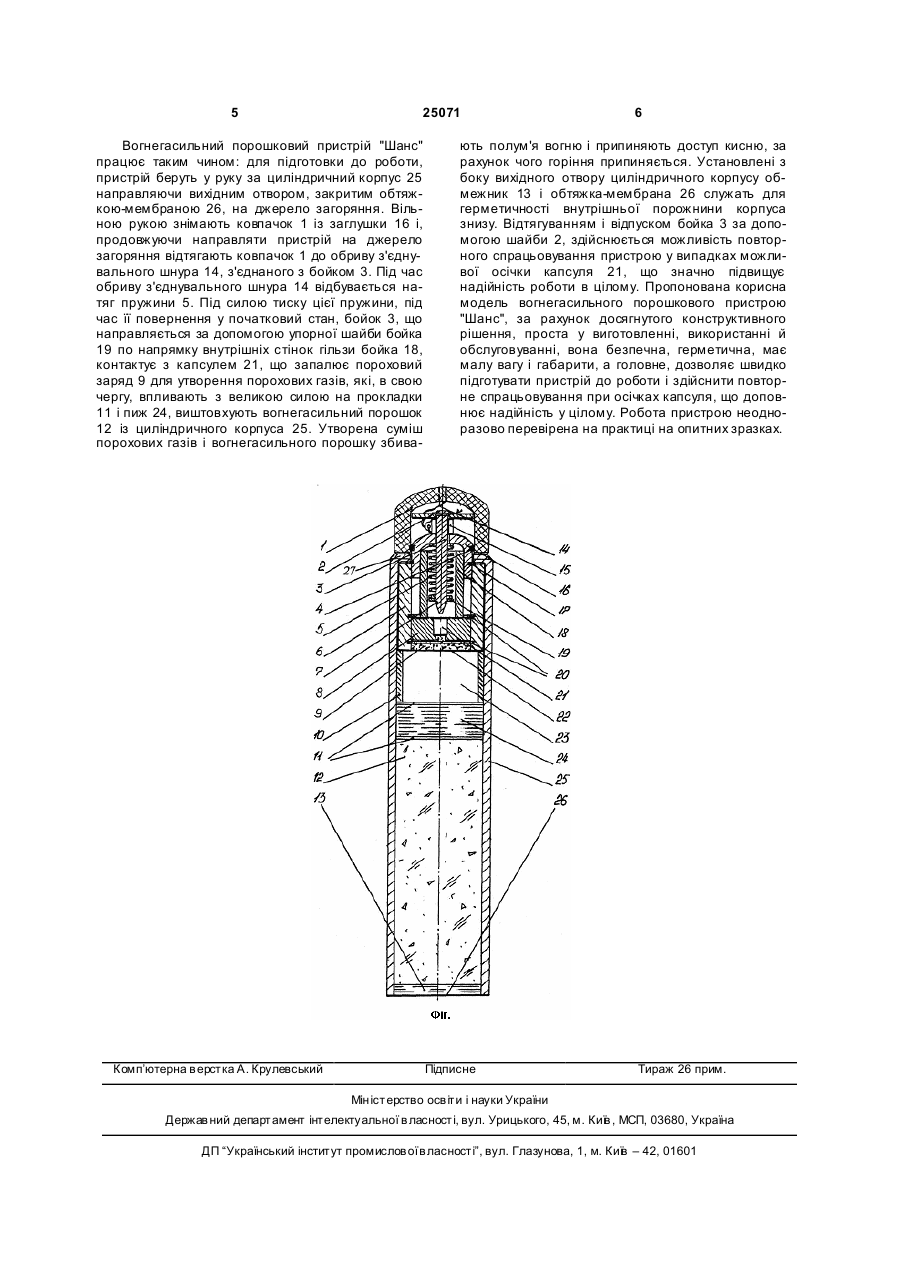

1. Вогнегасильний порошковий пристрій, який складається із циліндричного корпусу з ви хідним отвором у днищі для виходу порошку, закритим обмежником з одного боку, і захисним ковпачкомкришкою - з протилежного боку, що містить у собі газову камеру, порошок для вогнегасіння, який відокремлено від газової камери ізолюючою прокладкою - пижем, капсуль, підпружинений бойок, пороховий заряд, відділений від газової камери мембраною, який відрізняється тим, що на кінці бойка прикріплена шайба бойка, під якою міститься запобіжник, з'єднаний за допомогою шнура з захисним ковпачком-кришкою, яка надіта на корпус вогнегасника. 2. Пристрій за п. 1, який відрізняється тим, що бойок розміщено у направляючій гільзі бойка, причому пружина підпружинює бойок та одним кінцем упирається у заглушк у, яка закріплена всередині та на кінці циліндричного корпусу і на виступаючу з U 2 (19) 1 3 25071 ний канал, запальник у виді капсуля між дном корпуса й вогнегасильною речовиною, перегородкою у виді пижів і можливістю запалення піротехнічного заряду через контактування бойка з капсулем [див. Декл. патент на винахід №44657 А, А62С 13/00, публ. 15.02.2002р. бюл. №2 "Пристрій для пожежегасіння з вогнегасильною речовиною у виді порошку"]. Даний пристрій більш прогресивний в порівнянні з вищевикладеним. Він відноситься до додаткових засобів пожежегасіння, більш швидко підготовляється до використання, але при цьому не має герметичності. В основу корисної моделі, що заявляється, поставлена задача створення конструкції ефективного і герметичного пристрою для пожежегасіння, здатного при будь-якій відносній вологості навколишнього середовища зберігати працездатність, швидкість і простоту підготовки до роботи. Це досягається установкою в циліндричному корпусі: гільзи корпуса, плати з піротехнічним зарядом, капсуля і бойка, поміщеного у гільзу бойка, упорного стопора і стопорів плати, що зміцнюють конструкцію, та ізолюванням дна корпуса від навколишнього середовища обтяжкою - мембраною, та ізолюванням верхньої частини корпуса ковпачком, установленим на заглушку герметично через кільце ущільнення, що забезпечує працездатність піротехнічного заряду при будь-якій відносній вологості навколишнього середовища. Привід у дію пристрою забезпечується з'єднувальним шнуром, укріпленим між ковпачком і шайбою бойка, розрахованим на обрив при упорі бойка в заглушку і зжимання - розжимання пружини. Дана конструкція забезпечує швидкість підготовки до роботи пристрою шляхом зриву ковпачка і відтягування його зі з'єднувальним шнуром до його обриву. Установлена на бойку шайба дозволяє здійснити повторне відтягування бойка для контактування його з капсулем у випадках осічки капсуля, що додатково забезпечує надійність роботи пристрою в цілому. Поставлена задача досягається тим, що в вогнегасильному порошковому пристрої "Шанс", циліндричний корпус з вогнегасильною речовиною у виді порошку, обмеженого прокладками з пижом, через газову камеру з'єднаний з гільзою корпуса і встановленими в ньому платою з піротехнічним зарядом, капсулем і підпруженим бойком, за допомогою упорних кілець, що скріплюють основні вузли конструкції. Запресуванням заглушки на гільзу бойка й установкою через ущільнювальне кільце ковпачка забезпечується герметичність внутрішньої порожнини пристрою. При цьому ви хідний отвір циліндричного корпуса обмежує вплив вологи на внутрішню порожнину пристрою за рахунок прокладок, пижів і обтяжки - мембрани. Пропонована корисна модель вогнегасильного порошкового пристрою "Шанс", у порівнянні з прототипами, забезпечує ефективне і швидке гасіння вогнищ пожежі в початковій стадії загорянь. Пропонована корисна модель, при відносній вологості навколишнього середовища будь-якого рівня за рахунок герметичності конструкції, проста в підготовці до роботи за рахунок установки ковпачка зі сполучним шнуром на заглушк у через ущільнюва 4 льне кільце і, за рахунок можливості здійснення повтору спрацьовування при осічках капсуля за рахунок установки шайби бойка на кінці бойка, є надійною. Крім того, конструкція міцна і легко може бути розібрана для перезарядження. Технічним результатом корисної моделі є конструктивне компонування вузлів і деталей, що забезпечує швидке й ефективне пожежегасіння вогнищ чи загорянь шляхом викиду суміші вогнегасильного порошку за рахунок ударної сили порохови х газів. При зберіганні й експлуатації корисної моделі, що заявляється, виключається можливість потрапляння вологи у внутрішню порожнину корпуса, за рахунок забезпечення герметичності конструкції, а приведення до роботи пристрою відбувається практично миттєво зі зривом ковпачка. Розміщення гільзи корпуса, плати з піротехнічним зарядом, капсуля і підпружиненого бойка у циліндричному корпусі через установку стопорних кілець, забезпечує міцність конструкції при відносній простоті і, разом з цим, виконується умова поставленої задачі - герметизація внутрішньої порожнини пристрою. Установка ковпачка із шайбою бойка на заглушку дозволяє здійснювати простий розрив з'єднувального шнура без особливих зусиль при знятті ковпачка і його відтягненні, що є важливим моментом простоти і швидкості приводу в дію пристрою при гасінні об’єктів на первісній стадії горіння. При цьому у вогнегасильному порошковому пристрою "Шанс" збережені мала вага і габарити. Суть вогнегасильного порошкового пристрою "Шанс" поясняється кресленнями, де на Фігурі зображений у перерезі вогнегасильний порошковий пристрій. Пристрій, що заявляється, складається з корпусу 25, у верхній частині якого розміщені гільза корпуса 6 із встановленою в ній платою 8. У внутрішньому отворі плати 8 поміщений капсуль 21. Зверху та знизу плата 8 укріплена стопорними кільцями 20. У верхній частині гільзи корпуса 6 поміщена заглушка 16, у внутрішній порожнині якої встановлена гільза бойка 18 з бойком 3, підпружиненим пружиною 5. Одним кінцем пружина 5 упирається в заглушк у 16, а іншим - в упорну шайбу 19, закріплену на бойку стопором 7. На зовнішній стороні заглушки 16 встановлено упорне стопорне кільце 17 і кільце ущільнення 4. Нижнім кінцем бойок 3 контактує з капсулем 21, а на верхньому кінці бойка 3 установлена шайба бойка 2. Між шайбою бойка 2 і заглушкою 16 встановлений запобіжник 15. Зверху закриває і герметизує пристрій ковпачок 1, що із запобіжником 15 і бойком 3 з'єднаний з'єднувальним шнуром 14. У нижній частині плати 8 під капсулем 21 розташований пороховий заряд 9, ізольований від газової камери 23 відтягненням (мембраною) 22. Об'єм газової камери визначений через розмір гільзи газової камери 10, що упирається в ізолюючі прокладки 11 і пиж 24, що відокремлюють вогнегасильний порошок 12 від піротехнічної частини пристрою. У нижній частині корпусу 25 вогнегасильний порошок ізольований обмежником 13 і герметизований обтяжкою мембраною 26. Зверху уся внутрішня конструкція упирається у вальцьовану частин у корпусу 27. 5 25071 Вогнегасильний порошковий пристрій "Шанс" працює таким чином: для підготовки до роботи, пристрій беруть у руку за циліндричний корпус 25 направляючи вихідним отвором, закритим обтяжкою-мембраною 26, на джерело загоряння. Вільною рукою знімають ковпачок 1 із заглушки 16 і, продовжуючи направляти пристрій на джерело загоряння відтягають ковпачок 1 до обриву з'єднувального шнура 14, з'єднаного з бойком 3. Під час обриву з'єднувального шнура 14 відбувається натяг пружини 5. Під силою тиску цієї пружини, під час її повернення у початковий стан, бойок 3, що направляється за допомогою упорної шайби бойка 19 по напрямку внутрішніх стінок гільзи бойка 18, контактує з капсулем 21, що запалює пороховий заряд 9 для утворення порохових газів, які, в свою чергу, впливають з великою силою на прокладки 11 і пиж 24, виштовхують вогнегасильний порошок 12 із циліндричного корпуса 25. Утворена суміш порохових газів і вогнегасильного порошку збива Комп’ютерна в ерстка А. Крулевський 6 ють полум'я вогню і припиняють доступ кисню, за рахунок чого горіння припиняється. Установлені з боку вихідного отвору циліндричного корпусу обмежник 13 і обтяжка-мембрана 26 служать для герметичності внутрішньої порожнини корпуса знизу. Відтягуванням і відпуском бойка 3 за допомогою шайби 2, здійснюється можливість повторного спрацьовування пристрою у випадках можливої осічки капсуля 21, що значно підвищує надійність роботи в цілому. Пропонована корисна модель вогнегасильного порошкового пристрою "Шанс", за рахунок досягнутого конструктивного рішення, проста у виготовленні, використанні й обслуговуванні, вона безпечна, герметична, має малу вагу і габарити, а головне, дозволяє швидко підготувати пристрій до роботи і здійснити повторне спрацьовування при осічках капсуля, що доповнює надійність у цілому. Робота пристрою неодноразово перевірена на практиці на опитних зразках. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
