Молокопровід доїльної установки

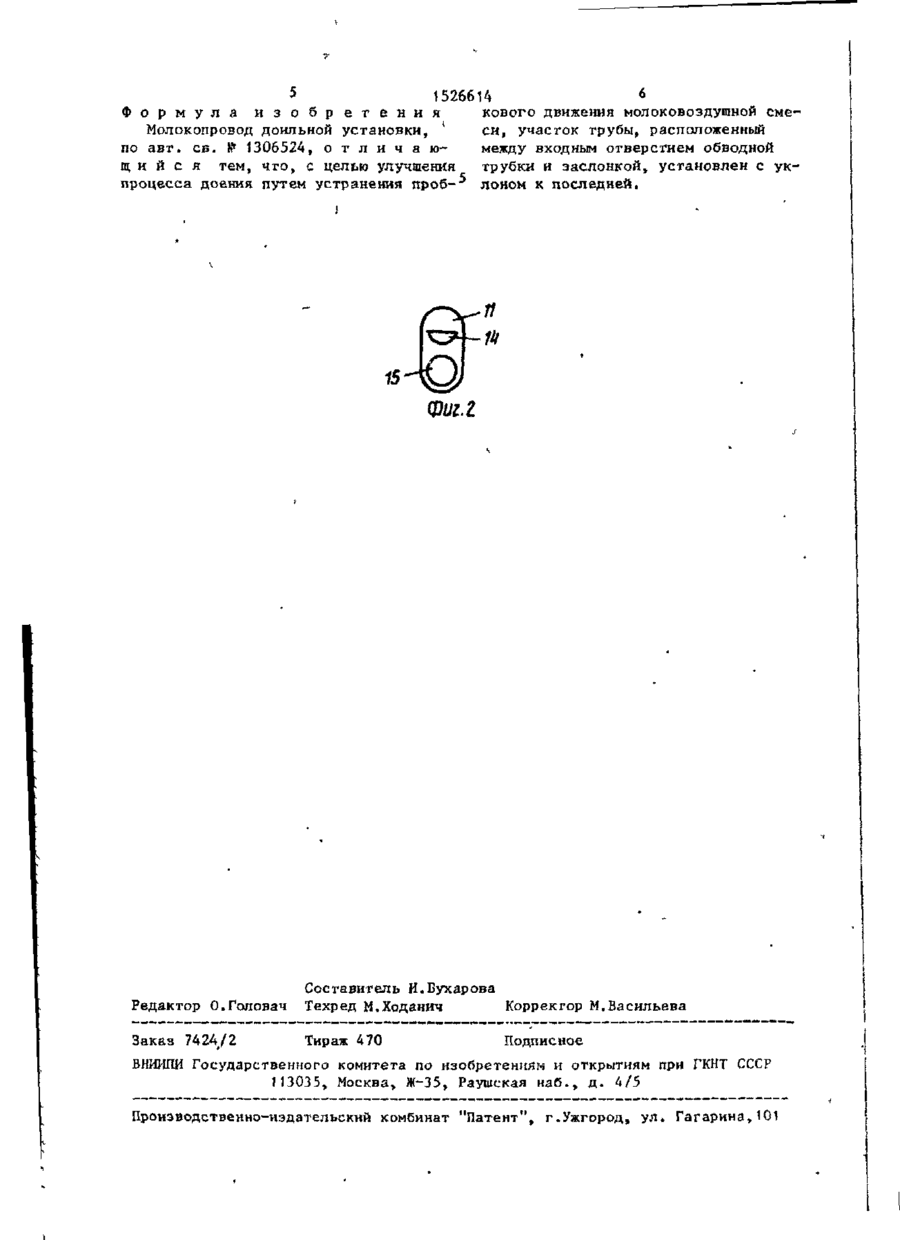

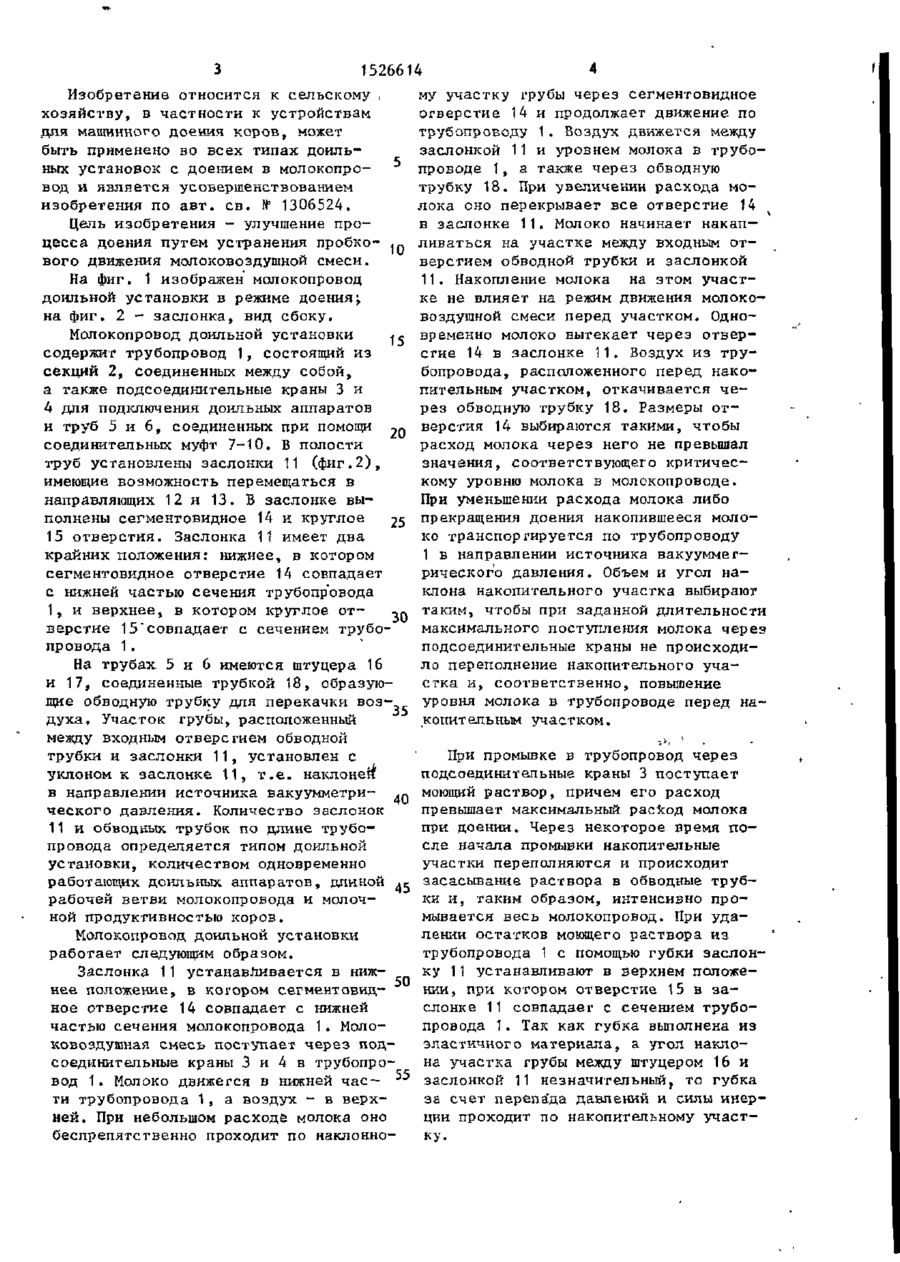

Изобретение относится к сельскому хозяйству. Цель изобретения - улучшение процесса доения. Молокопровод доильной установки содержит трубопровод 1, подсоединительные краны 3 и 4 для подключения доильных аппаратов, заслонки 11, которые в режиме доения' перекрывают верхнюю часть сечения трубопровода, и обводную трубу 18 для перекачки воздуха, причем участок трубы между входным отверстием обводной трубки и заслонкой установлен с уклоном к последней, т.е. в направлении источника вакуумметричєского давления. При увеличении расхода молока оно перекрывает все отверстия в заслонке 11. Молоко начинает накапливаться на участке между входным отверстием обводной трубки и заслонкой 11. Накопление молока на этом участке не влияет на режим движения моло"ковоздушной смеси перед участком. Мач локо одновременно вытекает через отверстие в заслонке, а воздух откачивается через обводную трубку 18.2 ил. X источнику вакуумметричесного давления to 10 Фиг.і З 1526614 Изобретение относится к сельскому , хозяйству, в частности к устройствам для машинного доения коров, может быть применено во всех типах доильных установок с доением в молокопровод и является усовершенствованием изобретения по авт. св. № 1306524. Цель изобретения - улучшение процесса доения путем устранения пробко10 вого движения молоковоздушной смеси. На фиг. 1 изображен молокопровод доильной установки в режиме доения; на фиг. 2 - заслонка, вид сбоку. Молокопровод доильной установки 15 содержит трубопровод 1, состоящий из секций 2, соединенных между собой, а также подеоединительные краны 3 и 4 для подключения доильных аппаратов и труб 5 и 6, соединенных при помощи 20 соединительных муфт 7-Ю. В полости труб установлены заслонки 11 (фиг.2), имеющие возможность перемещаться в направляющих 12 и 13. В заслонке выполнены сегментовидное 14 и круглое 25 15 отверстия. Заслонка 11 имеет два крайних положения: нижнее, в котором сегментовидное отверстие 14 совпадает с нижней частью сечения трубопровода 1, и верхнее, в котором круглое от30 верстие 15~совпадает с сечением трубопровода 1 . На трубах 5 и 6 имеются штуцера 16 и 17, соединенные трубкой 18, образующие обводную трубку для перекачки воз35 духа. Участок грубы, расположенный между входным отверстием обводной трубки и заслонки 11, установлен с уклоном к заслонке 11, т.е. наклонен1 в направлении источника вакуумметри- 40 ческого давления. Количество заслонок 11 и обводных трубок по длине трубопровода определяется типом доильной установки, количеством одновременно работающих доильных аппаратов, длиной ,г рабочей ветви молокопровода и молочной продуктивностью коров. Молокопровод доильной установки работает следующим образом. Заслонка 11 устанавливается в ниж- 50 нее положение, в котором сегментовидное отверстие 14 совпадает с нижней частью сечения молокопровода 1. Молоковоздушная смесь поступает через подсоединительные краны 3 и 4 в трубопровод 1. Молоко движется в нижней час— ->-) ти трубопровода 1 , а воздух - в верхней. При небольшом расходе молока оно беспрепятственно проходит по наклонно му участку грубы через сегментовидное отверстие 14 и продолжает движение по трубопроводу 1. Воздух движется между заслонкой 11 и уровнем молока в трубопроводе 1, а также через обводную трубку 18. При увеличении расхода молока оно перекрывает все отверстие 14 в заслонке 11. Молоко начинает накапливаться на участке между входным отверстием обводной трубки и заслонкой 11. Накопление молока на этом участке не влияет на режим движения молоковоздушной смеси перед участком. Одновременно молоко вытекает через отверстие 14 в заслонке 11. Воздух из трубопровода, расположенного перед накопительным участком, откачивается через обводную трубку 18. Размеры отверстия 14 выбираются такими, чтобы расход молока через него не превышал значения, соответствующего критическому уровню молока в молокопроводе. При уменьшении расхода молока либо прекращения доения накопившееся молоко транспортируется по трубопроводу 1 в направлении источника вакууммегрического давления. Объем и угол наклона накопительного участка выбирают таким, чтобы при заданной длительности максимального поступления молока через подсоединигельные краны не происходило переполнение накопительного участка и, соответственно, повышение уровня молока в трубопроводе перед накопительным участком. При промывке в трубопровод через подсоединительные краны 3 поступает моющий раствор, причем его расход превышает максимальный расход молока при доении. Через некоторое время после начала промывки накопительные участки переполняются и происходит засасывание раствора в обводные трубки и, таким образом, интенсивно промывается весь молокопровод. При удалении остатков моющего раствора из трубопровода 1 с помощью губки заслонку 11 устанавливают в верхнем положении, при котором отверстие 15 в заслонке 11 совпадает с сечением трубопровода 1. Так как губка выполнена из эластичного материала, а угол наклона участка грубы между штуцером 16 и заслонкой 11 незначительный, то губка за счет перепа'да давлений и силы инерции проходит по накопительному участку. 1526614 кового движения молоковоздушной смеФ о р м у л а и з о б р е т е н и я си, участок трубы, расположенный Молокопровод доильной установки, ' между входным отверстием обводной по авт. св. ( 1306524, о т л и ч а ю Р трубки и заслонкой, установлен с укщийся тем, что, с целью улучшения процесса доения путем устранения проб- лоном к последней. 15 Редактор 0.Головач Составитель И.Бухарова Техред М.Ходанич Корректор М.Васильева Заказ 7424/2 Тираж 470 Подписное В И Г Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИШ 1J3035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
