Стартер для запалювання люмінесцентних ламп

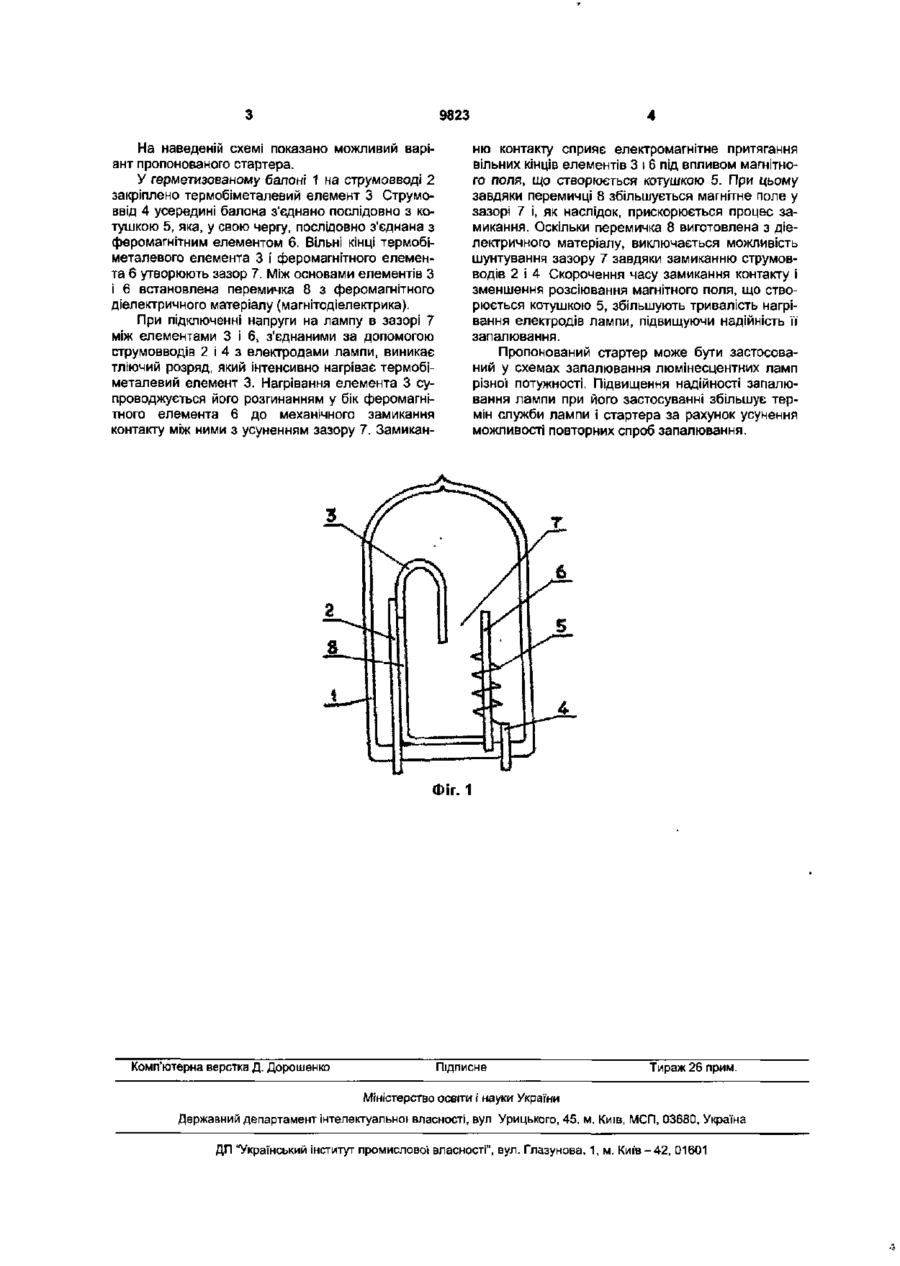

Стартер для запалювання люмінесцентних ламп, що містить розміщені в герметизованому балоні з низьким парціальним тиском термобіметалевий елемент і охоплений намагнічуючою котушкою феромагнітний елемент, з'єднаний послідовно з намагнічуючою котушкою, який відрізняється тим, що між основами термобіметалевого і феромагнітного елементів встановлена перемичка з феромагнітного діелектричного матеріалу. Корисна модель відноситься до світлотехніки, зокрема до пристроїв для запалювання люмінесцентних ламп. Відомий стартер для запалювання люмінесцентних ламп, містить термобіметалевий елемент, феромагнітний елемент і намагнічуючу котушку, що встановлена з можливістю впливу на феромагнітний елемент і поділену на дві секції [Штурм К. Г. Пускорегулирующая аппаратура и схемы включения люминесцентных ламп. - М.: Изд-во иностр. лит-ры, - 1961] Такий стартер не ізольований від навколишнього середовища, тому виникає можливість інтенсивного окислення контактуючих поверхонь і відповідно зниження надійності та терміну служби. конструктивного елемента і матеріалу, з якого виконаний елемент зменшується час розімкненого положення кола підігріву електродів лампи перед її замиканням і збільшення тривалості замкненого положення, тим самим прискорюючи час запалювання лампи ї збільшуючи його надійність. Поставлена задача вирішується тим, що в стартері для запалювання люмінесцентних ламп, який містить розміщені в герметизованому балоні з низьким парціальним тиском термобіметалевий елемент і охоплений намагнічуючою котушкою феромагнітний елемент, з'єднаний послідовно з намагнічуючою котушкою, згідно з корисною моделлю між основами термобіметалевого і феромагнітного елементів встановлена перемичка з феромагнітного діелектричного матеріалу (магнітодіелектрика). Запропонований стартер відрізняється від найближчого аналогу наявністю перемички з феромагнітного діелектричного матеріалу (магнітодіелектрика). Суть корисної моделі полягає у тому, що наявність перемички з феромагнітного діелектричного матеріалу (магнітодіелектрика) усуває зазор у магнітному колі і тим самим сприяє збільшенню сили магнітного притягання між вільними кінцями елементів. У результаті цього зменшується час перед замиканням кола підігріву електродів, збільшується тривалість замкненого положення і відповідно прискорюється час запалювання лампи при збільшенні надійності запалювання, тобто вирішується поставлена задача. Найбільш близьким за технічною суттю до пропонованого є вибраний як найближчий аналог стартер для запалювання люмінесцентних ламп, що містить розташовані у герметизованому балоні з низьким парціальним тиском термобіметалевий елемент і охоплений намагнічуючою котушкою феромагнітний елемент, з'єднаний послідовно з намагнічуючою котушкою [Деклараційний патент України № 60198А, Н 05В41/06, Бюл.№9, 2003]. У такому стартері сила електромагнітної взаємодії між елементами обмежена наявністю зазору в магнітному колі біля основ термобіметалевого і феромагнітного елементів, що зменшує тривалість нагрівання електродів лампи В основу корисної моделі поставлена задача удосконалення стартера для запалювання люмінесцентних ламп, у якому за рахунок наявності СО CM 00 О) 9823 На наведеній схемі показано можливий варіант пропонованого стартера. У герметизованому балоні 1 на струмовводі 2 закріплено термобіметалевий елемент 3 Струмоввід 4 усередині балона з'єднано послідовно з котушкою 5, яка, у свою чергу, послідовно з'єднана з феромагнітним елементом 6. Вільні кінці термобіметалевого елемента 3 і феромагнітного елемента 6 утворюють зазор 7. Між основами елементів З і б встановлена перемичка 8 з феромагнітного діелектричного матеріалу (магнітодіелектрика). При підключенні напруги на лампу в зазорі 7 між елементами 3 і 6, з'єднаними за допомогою струмовводів 2 і 4 з електродами лампи, виникає тліючий розряд, який інтенсивно нагріває термобіметалевий елемент 3. Нагрівання елемента 3 супроводжується його розгинанням у бік феромагнітного елемента 6 до механічного замикання контакту між ними з усуненням зазору 7. Замикан ню контакту сприяє електромагнітне притягання вільних кінців елементів 3 і 6 під впливом магнітного поля, що створюється котушкою 5. При цьому завдяки перемичці 8 збільшується магнітне поле у зазорі 7 і, як наслідок, прискорюється процес замикання. Оскільки перемичка 8 виготовлена з діелектричного матеріалу, виключається можливість шунтування зазору 7 завдяки замиканню струмовводів 2 і 4 Скорочення часу замикання контакту і зменшення розсіювання магнітного поля, що створюється котушкою 5, збільшують тривалість нагрівання електродів лампи, підвищуючи надійність її запалювання. Пропонований стартер може бути застосований у схемах запалювання люмінесцентних ламп різної потужності. Підвищення надійності запалювання лампи при його застосуванні збільшує термін служби лампи і стартера за рахунок усунення можливості повторних спроб запалювання. Фіг. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
