Форсунка для утилізації замазучених стоків

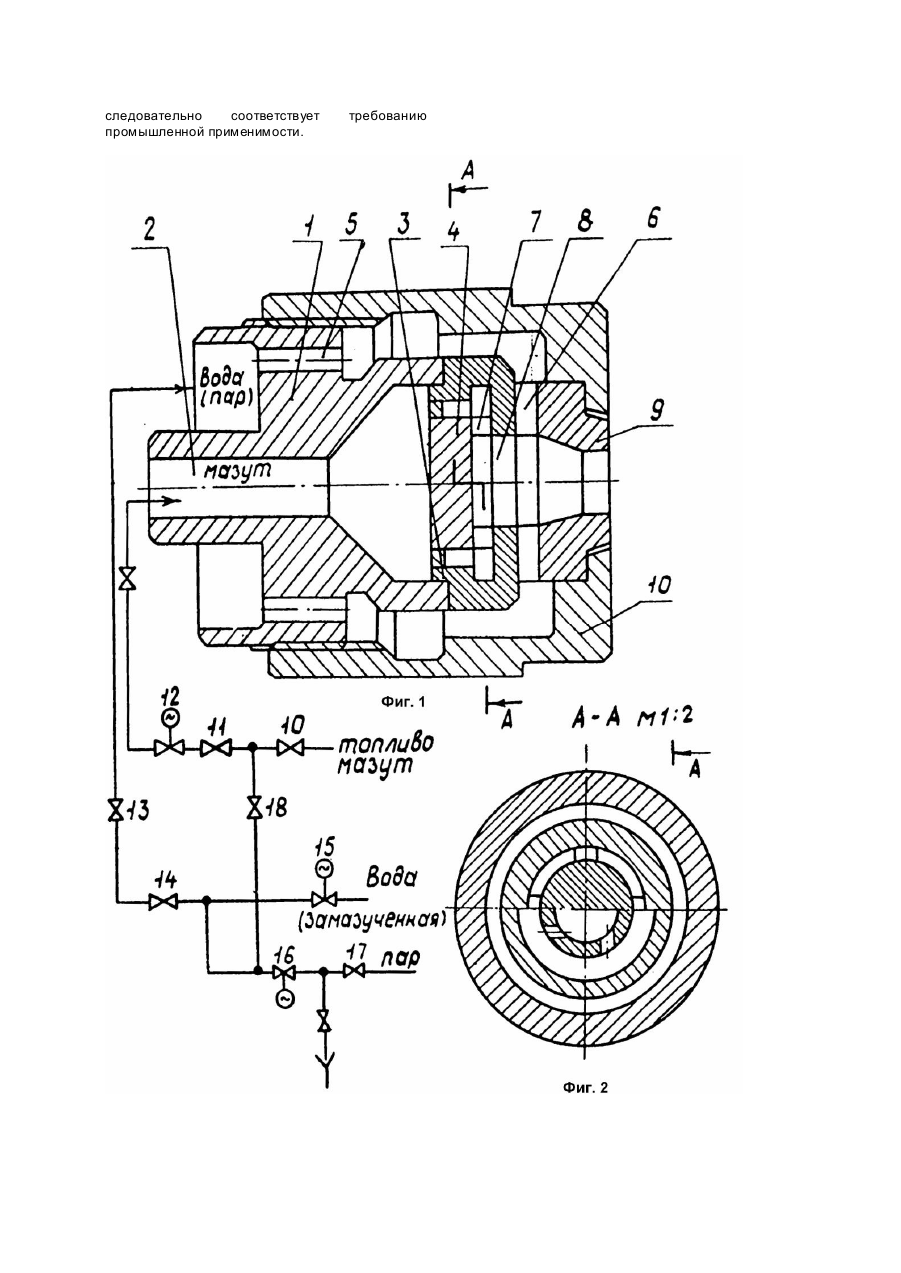

Изобретение относится к теплоэнергетике и может быть использовано для сжигания водотопливных эмульсий с целью утилизации замазученных стоков. Известны серии паромеханических форсунок ТКЗ (Электрические станции. - 1976. - №6. - С.24 27) содержащие корпус, канал для подачи топлива с завихрителем, канал для подачи воды и/или пара с завихрителем и центральное выходное сопло. К недостаткам известного устройства относится невозможность утилизации замазученных стоков в форсунке, т.к. у эти х форсунок нет подачи воды в камеру закручивания топлива (т.е. нет общей камеры закручивания воды и топлива), а пар подается в виде закрученного потока (вихря) на внешнюю поверхность конуса распыла для осуществления вторичного дробления капель топлива. Из известных решений наиболее близким по технической сущности является "Паромеханическая форсунка" (Авт. св. №1636631), содержащая корпус с центральным топливным каналом, снабженным распределительной кольцевой шайбой для подачи топлива и аксиальные каналы для подачи воды и/или пара с завихрителем, камеру закручивания сообщенную с каналом подачи топлива и воды и центральное выходное сопло. Однако указанная форсунка может использоваться только, как паромеханическая, и не может утилизировать замазученные стоки изза того, что нет самостоятельного закручивания топлива, оно закручивается совместно со струей пара или воды, а канал для подачи воды и/или пара ограничивает расход агента, вследствие гидравлического режима в пересекающихся струя х. В основу изобретения поставлена задача создания "Форсунки для утилизации замазученных стоков", в котором возможность утилизации замазучеиных стоков обеспечивается конструкцией камеры закручивания, которая выполнена в виде последовательно установленных и прижатых друг к другу затяжной гайкой завихрителей топлива, воды и/или пара и центрального выходного сопла. И за счет этого возникает возможность утилизации замазученных стоков, а также снижение выхода образования NOx при снижении температуры факела и содержания сажи в отходящих газах. Поставленная задача решается тем, что известная форсунка для утилизации замазученных стоков содержит корпус с центральным топливным каналом, снабженным распределительной кольцевой шайбой для подачи топлива и аксиальные каналы для подачи воды и/или пара с завихрителем, а также камеру закручивания, сообщенную с каналами подачи топлива и воды, центральное выходное сопло. Согласно изобретению общая камера закручивания выполнена в виде последовательно установленных и прижатых друг к другу затяжной гайкой завихрителей топлива, воды и/или пара и центрального выходного сопла. Благодаря указанному в конструкции предлагаемой форсунки возможна утилизация замазученных стоков. Наличие в данной форсунке самостоятельных завихрителей топлива, воды и/или пара, создает условия для центробежного смещения компонентов, приобретением ими тангенциальной составляющей скорости, способствующей распаду пленок эмульгированных сред на выходе из сопла. Кроме того, в данной конструкции форсунки подача топлива, воды и/или пара по самостоятельным каналам не ограничивает расход компонентов в пересекающихся струя х при значительной разнице в импульсах количества движения топлива. Сопоставительный анализ заявленного изобретения в сравнении с известным уровнем техники не выявил там влияния предложенных преобразований на достижение технического результата. Таким образом, заявленное изобретение соответствует требованию наличия изобретательского уровня и новизны. Сущность изобретения поясняется чертежом, на котором изображены: продольный разрез корпуса форсунки (фиг.1); сечение корпуса А - А (фиг.2); схема подачи компонентов в форсунку. Предлагаемая конструкция форсунки состоит из корпуса 1, с центральным топливным каналом 2, распределительной кольцевой шайбой 3 завихрителя топлива 4, аксиальных каналов для подачи воды и/или пара 5, с завихрителем 6, каналов для подачи топлива 7, общая камера закручивания 8, центрального выходного сопла 9, затяжной гайки 10. Предлагаемая форсунка работает следующим образом. Подается мазут (топливо) (на схеме подачи компонентов позиция 10, 11, 12) по центральному топливному каналу 2, проходит через распределительную кольцевую шайбу 3, с канавками выполненными заодно с завихрителем топлива 4, через тангенциальные каналы подачи топлива 7, завихритель топлива 4, где происходит его закрутка. Затем производится зажигание форсунки, а после этого в факел распыла вводится замазученная вода (по схеме подачи компонентов поз.13, 14, 15). Через аксиальный канал 5 к завихрителю 6 (являющегося центровочной деталью для установки завихрителя топлива 4) в общую камеру закручивания 8, где происходит смешивание и закручивание компонентов. Последовательная установка завихрителей заканчивается центральным выходным соплом 9, через которое водотопливная смесь подается на распыл. Весь набор деталей закрепляется гайкой 10. Так работает форсунка, если возникает необходимость в утилизации замазученных стоков. При остановке форсунки отключается подача топлива, оставляется небольшим расход воды, включается в работу линия подачи пара (на схеме поз.16, 17), форсунка очищается от остатков топлива и остается в дежурном режиме при малом расходе пара, подаваемого для охлаждения. Таким образом, предлагаемая форсунка является универсальной: работает как обычная паромеханическая и позволяет утилизировать замазученные стоки. Заявленное изобретение предназначено для использования в промышленности, может быть осуществлено с помощью известных средств и методов и при его осуществлении способно обеспечить достижение усматриваемого заявителя технического результата, в следовательно соответствует промышленной применимости. требованию
