Пристрій для діагностики косоокості

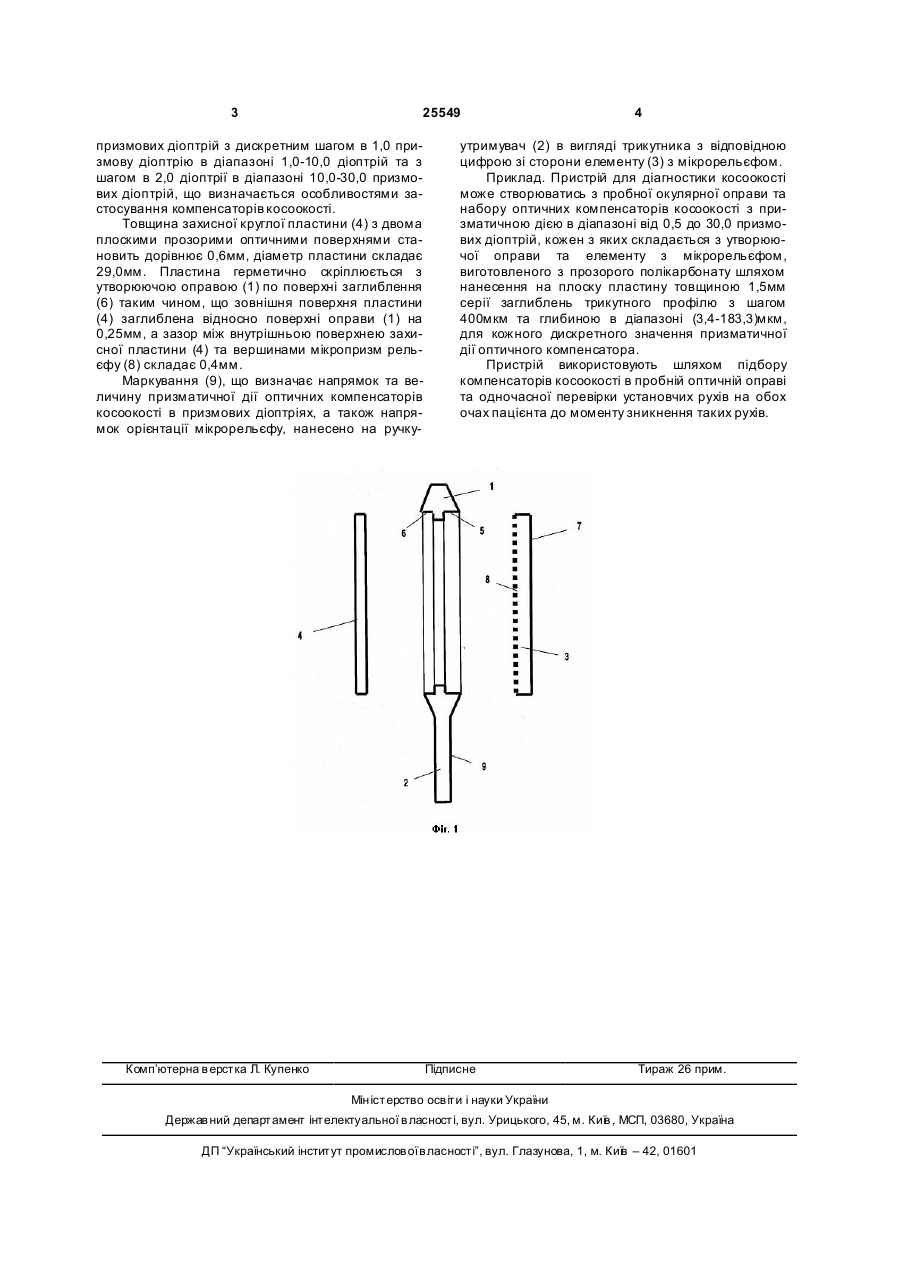

Пристрій для діагностики косоокості, який складається з пробної окулярної оправи та набору пробних оптичних компенсаторів косоокості у вигляді призм Френеля, який відрізняється тим, що пробні оптичні компенсатори косоокості виготовляють у вигляді окремих оптичних елементів з необхідним мікрорельєфом, які герметично закріплюють в утворюючій оправі таким чином, що мікрорельєф залишається всередині компенсатора і не контактує безпосередньо з зовнішнім середовищем. (19) (21) u200704035 (22) 12.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. № 12, 2007 р. (72) Петров Вячеслав Васильович, Сергієнко Микола Маркович, Риков Сергій Олександрович, Шанойло Семен Михайлович, Шевколенко Марина Володимирівна, Крючин Андрій Андрійович, Антонов Євген Євгенович (73) ІНСТИТУТ ПРОБЛЕМ РЕЄСТРАЦІЇ ІНФОРМАЦІЇ Н АЦІОН АЛЬНОЇ АКАДЕМІЇ Н АУК УКРАЇНИ 3 25549 призмових діоптрій з дискретним шагом в 1,0 призмову діоптрію в діапазоні 1,0-10,0 діоптрій та з шагом в 2,0 діоптрії в діапазоні 10,0-30,0 призмових діоптрій, що визначається особливостями застосування компенсаторів косоокості. Товщина захисної круглої пластини (4) з двома плоскими прозорими оптичними поверхнями становить дорівнює 0,6мм, діаметр пластини складає 29,0мм. Пластина герметично скріплюється з утворюючою оправою (1) по поверхні заглиблення (6) таким чином, що зовнішня поверхня пластини (4) заглиблена відносно поверхні оправи (1) на 0,25мм, а зазор між внутрішньою поверхнею захисної пластини (4) та вершинами мікропризм рельєфу (8) складає 0,4мм. Маркування (9), що визначає напрямок та величину призматичної дії оптичних компенсаторів косоокості в призмових діоптріях, а також напрямок орієнтації мікрорельєфу, нанесено на ручку Комп’ютерна в ерстка Л. Купенко 4 утримувач (2) в вигляді трикутника з відповідною цифрою зі сторони елементу (3) з мікрорельєфом. Приклад. Пристрій для діагностики косоокості може створюватись з пробної окулярної оправи та набору оптичних компенсаторів косоокості з призматичною дією в діапазоні від 0,5 до 30,0 призмових діоптрій, кожен з яких складається з утворюючої оправи та елементу з мікрорельєфом, виготовленого з прозорого полікарбонату шляхом нанесення на плоску пластину товщиною 1,5мм серії заглиблень трикутного профілю з шагом 400мкм та глибиною в діапазоні (3,4-183,3)мкм, для кожного дискретного значення призматичної дії оптичного компенсатора. Пристрій використовують шляхом підбору компенсаторів косоокості в пробній оптичній оправі та одночасної перевірки установчих рухів на обох очах пацієнта до моменту зникнення таких рухів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
