Пристрій автоматизованого цифрового знімання предметів дорожнього комплексу

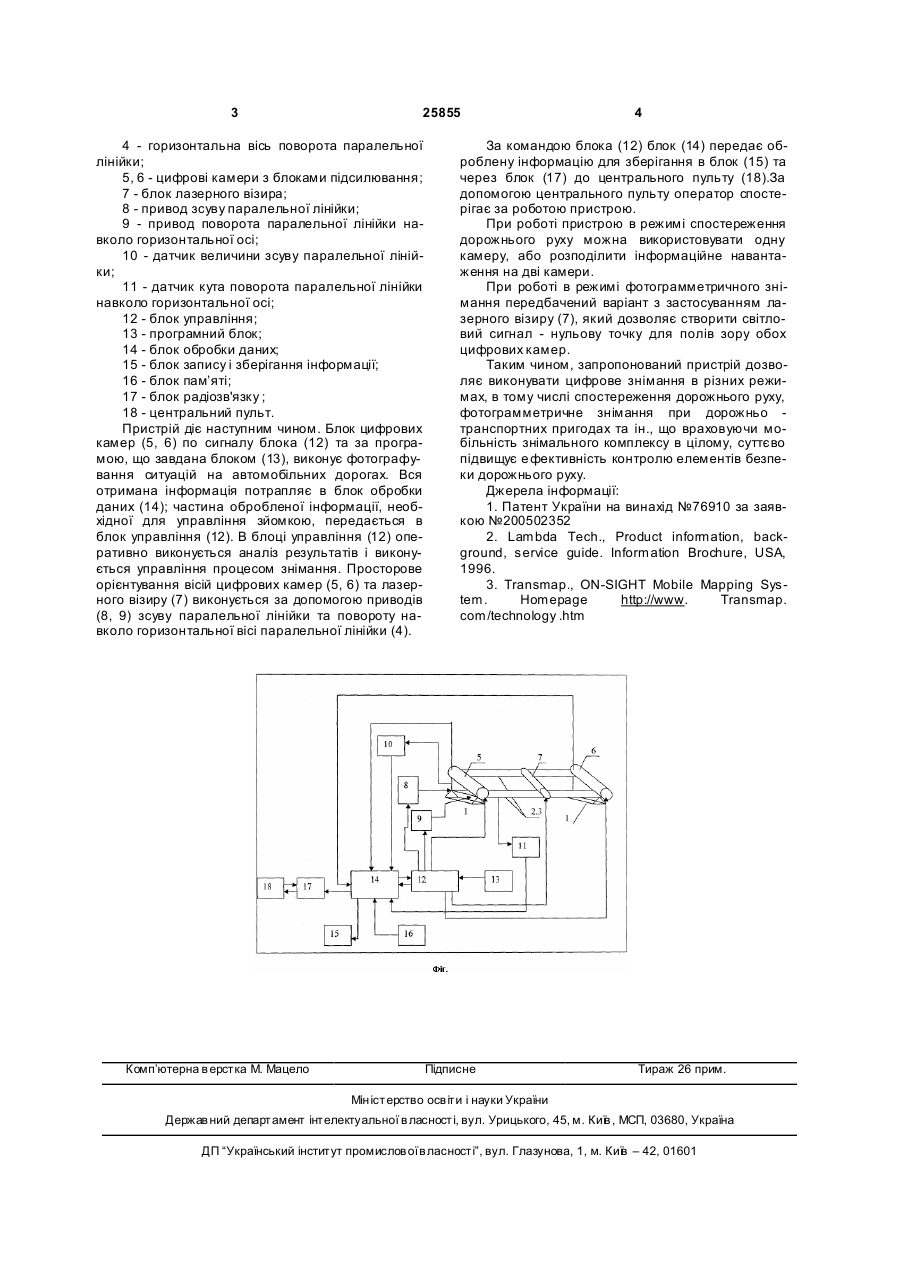

1. Пристрій автоматизованого цифрового знімання предметів дорожнього комплексу, що містить блок цифрових камер, блок обробки інформації, блок запису та зберігання інформації, блок керування, який відрізняє ться тим, що містить 3 25855 4 - горизонтальна вісь поворота паралельної лінійки; 5, 6 - цифрові камери з блоками підсилювання; 7 - блок лазерного візира; 8 - привод зсуву паралельної лінійки; 9 - привод поворота паралельної лінійки навколо горизонтальної осі; 10 - датчик величини зсуву паралельної лінійки; 11 - датчик кута поворота паралельної лінійки навколо горизонтальної осі; 12 - блок управління; 13 - програмний блок; 14 - блок обробки даних; 15 - блок запису і зберігання інформації; 16 - блок пам’яті; 17 - блок радіозв'язку ; 18 - центральний пульт. Пристрій діє наступним чином. Блок цифрових камер (5, 6) по сигналу блока (12) та за програмою, що завдана блоком (13), виконує фотографування ситуацій на автомобільних дорогах. Вся отримана інформація потрапляє в блок обробки даних (14); частина обробленої інформації, необхідної для управління зйомкою, передається в блок управління (12). В блоці управління (12) оперативно виконується аналіз результатів і виконується управління процесом знімання. Просторове орієнтування вісій цифрових камер (5, 6) та лазерного візиру (7) виконується за допомогою приводів (8, 9) зсуву паралельної лінійки та повороту навколо горизонтальної вісі паралельної лінійки (4). Комп’ютерна в ерстка М. Мацело 4 За командою блока (12) блок (14) передає оброблену інформацію для зберігання в блок (15) та через блок (17) до центрального пульту (18).За допомогою центрального пульту оператор спостерігає за роботою пристрою. При роботі пристрою в режимі спостереження дорожнього руху можна використовувати одну камеру, або розподілити інформаційне навантаження на дві камери. При роботі в режимі фотограмметричного знімання передбачений варіант з застосуванням лазерного візиру (7), який дозволяє створити світловий сигнал - нульову точку для полів зору обох цифрових камер. Таким чином, запропонований пристрій дозволяє виконувати цифрове знімання в різних режимах, в тому числі спостереження дорожнього руху, фотограмметричне знімання при дорожньо транспортних пригодах та ін., що враховуючи мобільність знімального комплексу в цілому, суттєво підвищує е фективність контролю елементів безпеки дорожнього руху. Джерела інформації: 1. Патент України на винахід №76910 за заявкою №200502352 2. Lambda Tech., Product information, background, service guide. Information Brochure, USA, 1996. 3. Transmap., ON-SIGHT Mobile Mapping System. Homepage http://www. Transmap. com/technology .htm Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
