Фільтр з активованим вугіллям

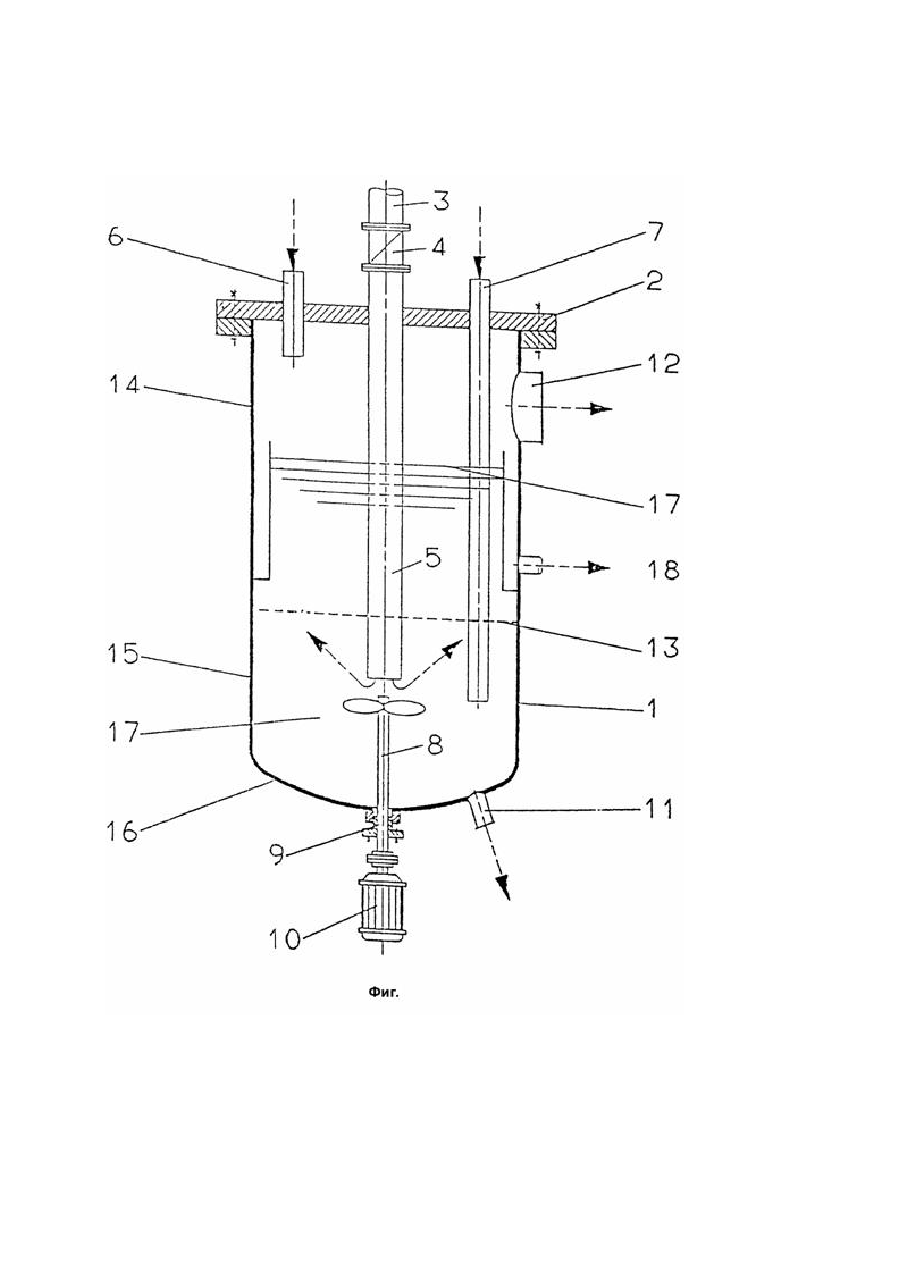

Изобретение относится к фильтру с активированным углем для отделения вредных веществ, например, диоксинов и фуранов из дымовых газов перед входом в дымоход. Известен фильтр для отделения вредных веществ из дымовых газов перед входом в дымоход, который содерж ит корпус, заполненный активированным углем, орошаемый водой, с патрубками и средствами для ввода и вывода газа, воды, суспензии и активированного угля. В известном устройстве не обеспечивается достаточно эффективный массообмен, что приводит к повышенной концентрации вредных веществ в очищенном газе. Задача настоящего изобретения заключается в том, чтобы создать фильтр для отделения вредных веществ, например, диоксинов и фуранов из дымовых газов, например, в мусоросж игательных установках перед входом в дымоход, а значит, в атмосферу, и обеспечить более эффективный и быстрый массообмен. С помощью предлож енного устройства достигается полная абсорбция изомерных углеводородов и обеспечивается концентрация вредных ве ществ в очищенном газе в допустимых пределах. Эта задача решается согласно изобретению тем, что фильтр с активированным углем снабж ен перфорированной перегородкой для распределения газа, которая располож ена выше выхода газоподводящей и водоподводящей труб, установленных в верхней части корпуса фильтра. Кроме того, фильтр снабжен смесительным устройством, вмонтированным в патрубок днища корпуса, которое соединено с двигателем переменного тока и газонепроницаемым переливным устройством. Целесообразно перфорированную перегородку выполнять в виде фурменного днища или в виде крупнопористого стеклофильтра. Предпочтительно устанавливать смесительное устройство около выхода газоподводящей трубы, а в верхней части газоподводящей трубы размещать газовый обратный клапан. При этом через перфорированную перегородку мож ет проходить водопроводящая труба в нижнюю часть корпуса фильтра. Благодаря достигаемому с помощью фильтра с активированным углем быстрому и эффективному процессу отделения, габариты самого фильтра с активированным углем могут быть значительно меньше по сравнению с фильтрами, известными из уровня техники. Устройство согласно изобретению может быть встроено в имеющиеся мусоросж игающие установки, например, после промывки дымовых газов перед нагнетанием их в дымоход, а такж е после очистителя дымовых газов перед вентилятором камина. Фильтр с активированным углем согласно изобретению можно изменять для окончательной очистки дымовых газов в други х сж игающих установках, например, с сжиганием в вихревой толке, установках сж игания серы и т.д. Изобретение поясняется чертеж ом (фиг.). Корпус 1 фильтра закрыт крышкой 2 фильтра. На крышке фильтра или в верхней части боковой стенки находится отверстие для трубы 3, подводящей дымовые газы, а такж е труба 6 для подачи микрокристаллического углерода - активированного угля - и тр уба 7 для ввода воды. Корпус 1 фильтра снабжен в днище 16 отводящим патрубком 11, а такж е газонепроницаемым переливным устройством 17, расположенным на стенке 14 корпуса для углеродной суспензии, обогащенной диоксинами и фуранами, а выше переливного устройства 17 расположен газовыводящий патрубок 12. В нижней части корпуса 1 фильтра располож ена перфорированная перегородка 13, служ ащая для распределения газа и предотвращения возникновения больших потоков газа. В качестве перфорированной перегородки в зависимости от давления газа, а такж е от зернистости применяемого активированного угля мож но применять обычные фурменные днища или крупнопористые стеклофильтры. Чем меньше выходные отверстия в фурменных днищах, тем меньше диаметр образующи хся газовых струй и тем меньше способность к объединению малых стр уй в большие. Несомненно, что с уменьшающимся диаметром отверстий в днищах уменьшается объемный расход и этим определяется выбор и выполнение перфорированной перегородки при применении соответствующих фильтров. Для получения интенсивного и постоянного перемешивания активированного угля с дозированным количеством подводимой воды в днище 16 корпуса встроено вращающееся смесительное устройство 8, соединенное через герметичный патрубок 9 с располож енным снаруж и двигателем переменного тока 10. В труб у 3 для подвода газа встроен обратный клапан 4. Активированный уголь загружается через трубу б в фильтр сверху. Вода для смешивания также заливается сверху через труб у 7 или труб у 3 на крышке 2 в верхнюю часть или в ниж нюю часть фильтра. Фильтр с активированным углем может быть снабж ен устройством управления и регулирования дозирования активированного угля и воды в зависимости от количества обрабатываемого газообразного продукта сгорания и для отвода угольно-водяной смеси, насыщенной вредными газами и частицами пыли через расположенный в боковой стенке патрубок и через отводное устройство в днище фильтра. Фильтр с активированным углем может состоять из нескольких параллельно включенных фильтрую щи х емкостей квадратного четырехугольного или круглого поперечного сечения. Интенсивное смешивание активированного угля с водой, составляющей от 30 до 40% от объема происходит в ниж ней части фильтра, а абсорбция вредных веществ, таких как диоксины и фураны, из поднимающихся и проходящих через перфорированную перегородку 13 мелких струй дымовых газов осуществляется в значительной степени в средней зоне фильтра.
