Спосіб одержання виливків з високоміцного чавуну з кулястим графітом
Номер патенту: 26450
Опубліковано: 25.09.2007
Автори: Цівковський Олександр Григорович, Суков Геннадій Сергійович, Кисельов Олександр Григорович, Ткачов Микола Андрійович
Формула / Реферат
Спосіб одержання виливків з високоміцного чавуну з кулястим графітом, при якому розплав металу заливають в оболонкову форму з наступним охолодженням, який відрізняється тим, що оболонкову форму виконують зі сталі і перед заливанням розміщають у контейнері, який заповнюють сипучим наповнювачем у вигляді металевого дробу, а товщину стінки оболонкової форми при виливанні заготівок прокатних валків, діаметр яких перевищує 300 мм, визначають із співвідношення t = 0,01D, де t і D відповідно товщина стінки сталевої форми і її внутрішній діаметр, при цьому після охолодження виконують токарську обробку зовнішньої поверхні форми до її повного видалення.
Текст

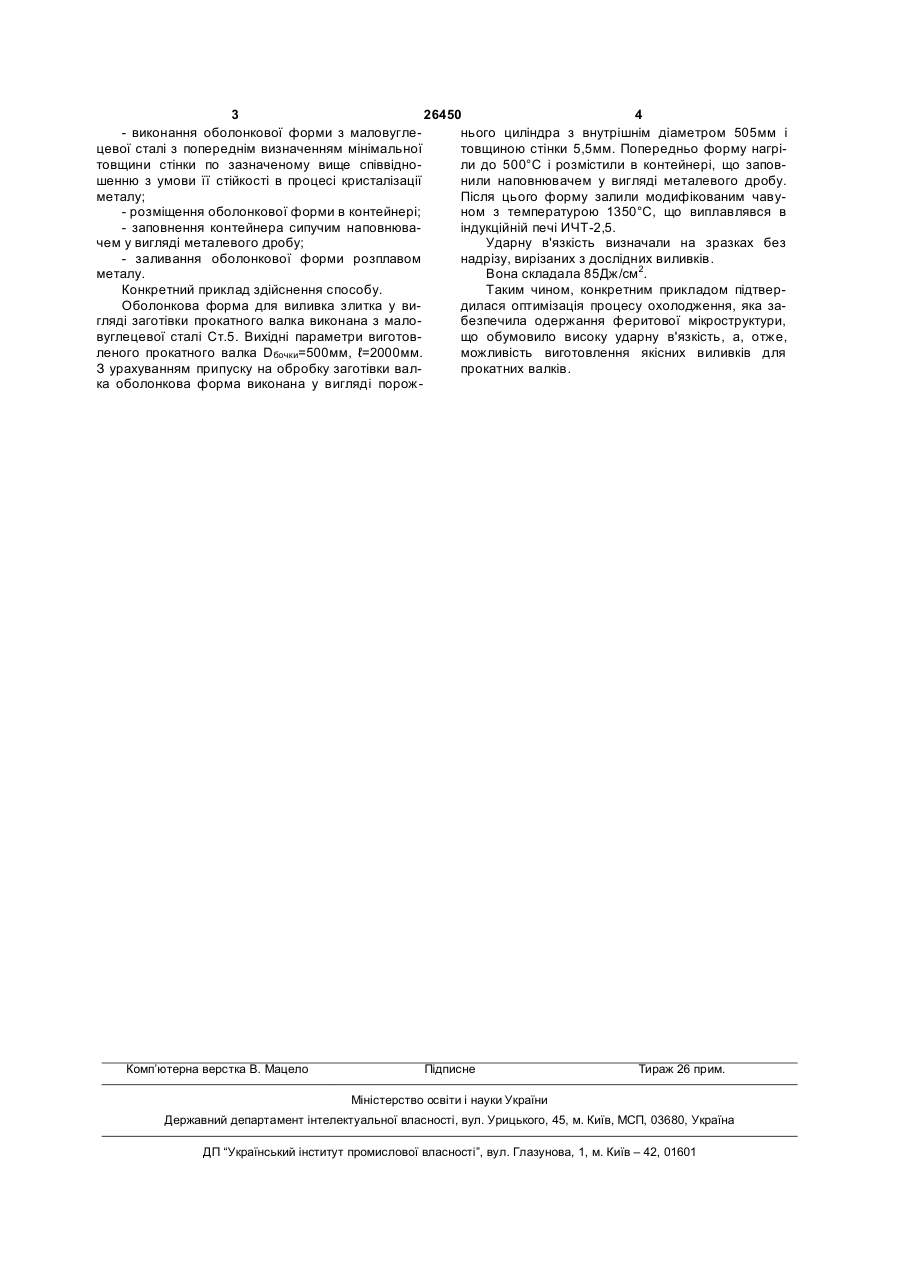

Спосіб одержання виливків з високоміцного чавуну з кулястим графітом, при якому розплав 3 26450 4 - виконання оболонкової форми з маловугленього циліндра з внутрішнім діаметром 505мм і цевої сталі з попереднім визначенням мінімальної товщиною стінки 5,5мм. Попередньо форму нагрітовщини стінки по зазначеному вище співвідноли до 500°С і розмістили в контейнері, що заповшенню з умови її стійкості в процесі кристалізації нили наповнювачем у вигляді металевого дробу. металу; Після цього форму залили модифікованим чаву- розміщення оболонкової форми в контейнері; ном з температурою 1350°С, що виплавлявся в - заповнення контейнера сипучим наповнюваіндукційній печі ИЧТ-2,5. чем у вигляді металевого дробу; Ударну в'язкість визначали на зразках без - заливання оболонкової форми розплавом надрізу, вирізаних з дослідних виливків. металу. Вона складала 85Дж/см2. Конкретний приклад здійснення способу. Таким чином, конкретним прикладом підтверОболонкова форма для виливка злитка у видилася оптимізація процесу охолодження, яка загляді заготівки прокатного валка виконана з малобезпечила одержання феритової мікроструктури, вуглецевої сталі Ст.5. Вихідні параметри виготовщо обумовило високу ударну в'язкість, а, отже, леного прокатного валка Dбочки=500мм, ℓ=2000мм. можливість виготовлення якісних виливків для З урахуванням припуску на обробку заготівки валпрокатних валків. ка оболонкова форма виконана у вигляді порож Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of obtaining castings from high-strength cast iron with globular graphite
Автори англійськоюTsivkovskyi Oleksandr Hryhorovych, Sukov Hennadii Serhiiovych, Kyseliov Oleksandr Hryhorovych, Tkachov Mykola Andriiovych
Назва патенту російськоюСпособ получения отливок из высокопрочного чугуна с шаровидным графитом
Автори російськоюЦивковский Александр Григорьевич, Суков Геннадий Сергеевич, Киселев Александр Григорьевич, Ткачев Николай Андреевич
МПК / Мітки
МПК: B22C 9/06, B22D 27/04
Мітки: спосіб, одержання, кулястим, чавуну, високоміцного, графітом, виливків
Код посилання
<a href="https://ua.patents.su/2-26450-sposib-oderzhannya-vilivkiv-z-visokomicnogo-chavunu-z-kulyastim-grafitom.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання виливків з високоміцного чавуну з кулястим графітом</a>
Спосіб одержання високоміцного чавуну для виливків холодильних плит доменних печей
Номер патенту: 75815
Опубліковано: 15.05.2006
Автори: Рудницький Олександр Львович, Бринза Олександр Федорович, Придорогін Володимир Лукич, Харченко Володимир Вікторович, Лєщенко Анатолій Миколайович
МПК: C21C 1/00, C22C 33/00
Мітки: високоміцного, холодильних, чавуну, виливків, спосіб, одержання, печей, доменних, плит
Формула / Реферат:
Спосіб одержання високоміцного чавуну з кулястим графітом, що включає випуск з печі розплаву чавуну в ківш з порожниною у днищі, куди поміщений магнієвмісний модифікатор, який відрізняється тим, що у чавун перед випуском з печі вводиться графітизуючий модифікатор, при цьому маса графітизуючого модифікатора становить 0,7-0,8 від маси магнієвмісного модифікатора.
Спосіб одержання чавуну з кулястим графітом
Номер патенту: 750
Опубліковано: 15.12.1993
Автори: Раздобарін Іван Григорович, Шуміхін Володимир Сергійович, Московка Віталій Іванович, Анішин Вячеслав Павлович, Хуснутдінов Гіль Давлійович, Потрух Олександр Григорович, Шульга Василь Тимофійович
МПК: C21C 1/10
Мітки: чавуну, кулястим, спосіб, одержання, графітом
Формула / Реферат:
Формула изобретенияСпособ получения чугуна с шаровидным графитом, включающий загрузку лигатуры, содержащей магний, в ковш и заливку расплавленного чугуна на лигатуру, отличающийся тем, что, с целью повышения степени усвоения магния расплавом, увеличения стабильности процесса модифицирования и улучшения санитарно-гигиенических условий труда, магнийсодержащую лигатуру загружают в ковш в виде мелкодисперсной модифицирующей смеси из 50-80%...
Спосіб термічної обробки високоміцного чавуну з вермикулярним графітом
Номер патенту: 26073
Опубліковано: 10.09.2007
Автори: Мощенок Василь Іванович, Костіна Людмила Леонідівна
МПК: C21D 5/00
Мітки: чавуну, високоміцного, обробки, графітом, спосіб, термічної, вермикулярним
Формула / Реферат:
Спосіб термічної обробки високоміцного чавуну з вермикулярним графітом, який включає нагрівання до температури вище критичної АС1к +15-30 °С, витримку 0,5-1,0 годину та охолодження, який відрізняється тим, що проводять двократне нагрівання до температури АС1к +15-30 °С, кожний раз витримують 0,5 години та підстуджують до температури АС1п +15-30 °С разом з піччю та остаточно охолоджують на повітрі.
Чавун з кулястим графітом для тонкостінних виливків
Номер патенту: 994
Опубліковано: 30.12.1993
Автори: Сєліванов Міхаіл Вікторовіч, Вєршков Боріс Савєльєвіч, Тєрєхов Сєргєй Гєннадьєвіч, Слинько Георгій Іванович, Шерман Алєксандр Давидовіч, Мінаєва Ларіса Ігорєвна, Шепєлєв Ніколай Сєргєєвіч, Здор Анатолій Миколайович
МПК: C22C 37/10
Мітки: кулястим, чавун, графітом, виливків, тонкостінних
Формула / Реферат:
Чугун с шаровидным графитом для тонкостенных отливок, содержащий углерод, кремний, марганец, никель, медь, алюминий, магний, бор, кальций, висмут, редкоземельные элементы и железо, отличающийся тем, что, с целью повышения стойкости чугуна против задиров, а также улучшения обрабатываемости отливок, он дополнительно содержит олово при следующем соотношении компонентов, мас.%:углерод ...
Спосіб одержання деталей з високоміцного чавуну
Номер патенту: 18890
Опубліковано: 15.11.2006
Автори: Потрух Олександр Григорович, Лахненко Володимир Леонідович, Шуміхін Володимир Сергійович
Мітки: спосіб, високоміцного, чавуну, деталей, одержання
Формула / Реферат:
Спосіб одержання деталей з високоміцного чавуну, що включає одержання литих заготовок, механічну, термічну обробку та гаряче пластичне деформування, який відрізняється тим, що пластичне деформування виконують шляхом створення рівномірного тиску перпендикулярно поверхні контуру зуба колеса при додержанні ступеня деформації 0,2 - 0,3.
Попередній патент: Спосіб одержання водню
Наступний патент: Стартер жевріючого розряду
Випадковий патент: Прилад для дослідження тертя ковзання в умовах вібрацій
