Спосіб торцевого ущільнення вала рідинного насоса
Номер патенту: 26827
Опубліковано: 10.10.2007
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Ріло Ілля Павлович, Шинкаренко Іван Тимофійович
Формула / Реферат
Спосіб торцевого ущільнення вала рідинного насоса, в якому запобігання витіканню назовні рідини із ущільненої робочої порожнини насоса, через зазор між парою тертя - обертове і необертове кільця, здійснюють за рахунок виконаної на торці обертового кільця кільцевої камери для прийому рідини, що витікає, з наступним її відсмоктуванням через поздовжні канали та радіально розміщені порожнини у втулці, де закріплене обертове кільце, у робочу порожнину насоса в результаті дії на рідину, що витікає, відцентрової сили, який відрізняється тим, що рідина, яка витікає із ущільненої робочої порожнини через торцеве ущільнення вала рідинного насоса і потрапляє у кільцеву камеру, відсмоктується з неї багатоступеневими інжекторами, встановленими на втулці в кінці радіальних порожнин за зворотними клапанами, при цьому рідина проходить послідовно, через радіальні і дотичні до втулки канали першого ступеня інжекторів, далі через дотичні канали другого ступеня інжекторів з поверненням її у робочу порожнину насоса за рахунок протікання по дотичних каналах інжекторів потоку рідини робочої порожнини насоса.
Текст

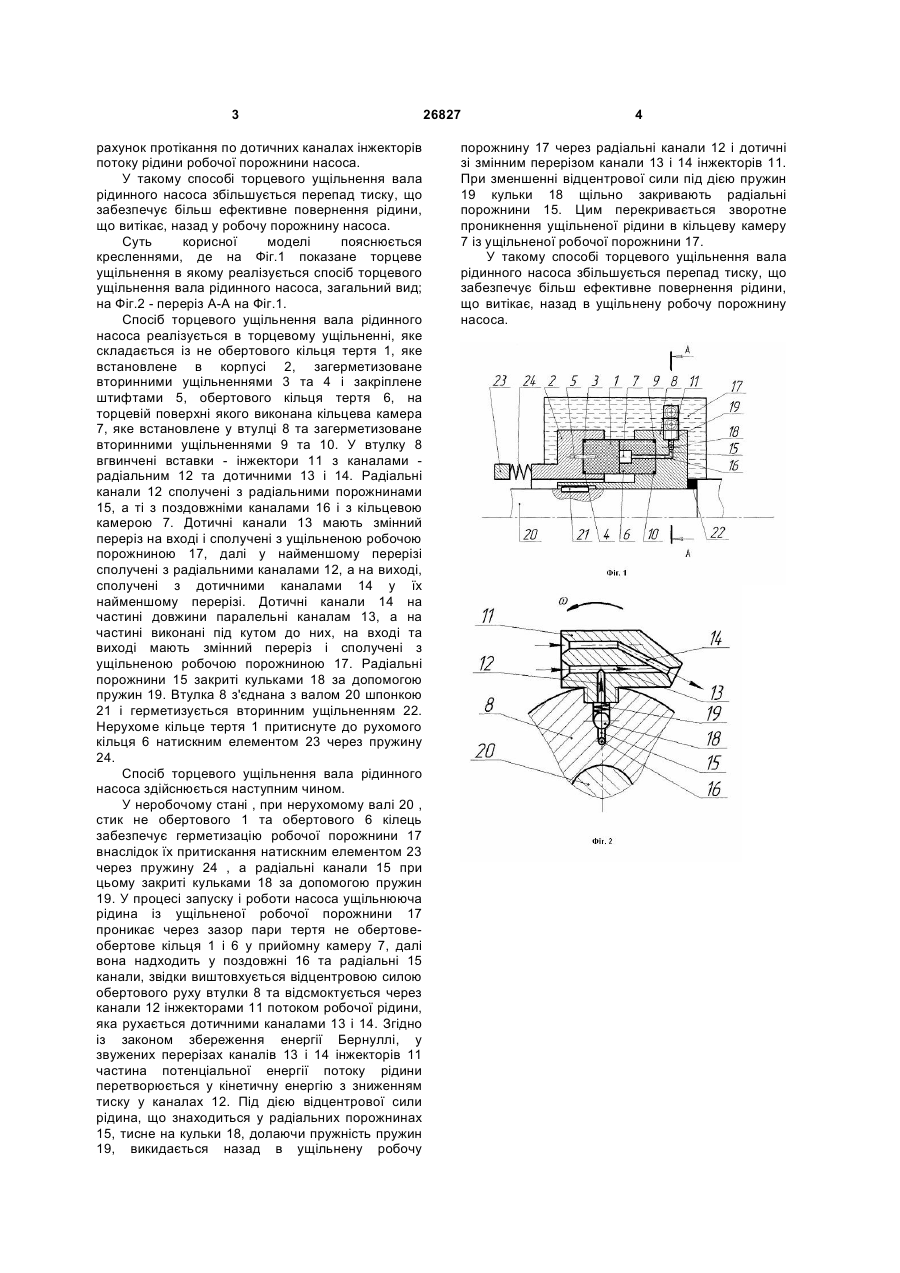

Спосіб торцевого ущільнення вала рідинного насоса, в якому запобігання витіканню назовні рідини із ущільненої робочої порожнини насоса, через зазор між парою тертя - обертове і необертове кільця, здійснюють за рахунок виконаної на торці обертового кільця кільцевої камери для прийому рідини, що витікає, з 3 рахунок протікання по дотичних каналах інжекторів потоку рідини робочої порожнини насоса. У такому способі торцевого ущільнення вала рідинного насоса збільшується перепад тиску, що забезпечує більш ефективне повернення рідини, що витікає, назад у робочу порожнину насоса. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показане торцеве ущільнення в якому реалізується спосіб торцевого ущільнення вала рідинного насоса, загальний вид; на Фіг.2 - переріз А-А на Фіг.1. Спосіб торцевого ущільнення вала рідинного насоса реалізується в торцевому ущільненні, яке складається із не обертового кільця тертя 1, яке встановлене в корпусі 2, загерметизоване вторинними ущільненнями 3 та 4 і закріплене штифтами 5, обертового кільця тертя 6, на торцевій поверхні якого виконана кільцева камера 7, яке встановлене у втулці 8 та загерметизоване вторинними ущільненнями 9 та 10. У втулку 8 вгвинчені вставки - інжектори 11 з каналами радіальним 12 та дотичними 13 і 14. Радіальні канали 12 сполучені з радіальними порожнинами 15, а ті з поздовжніми каналами 16 і з кільцевою камерою 7. Дотичні канали 13 мають змінний переріз на вході і сполучені з ущільненою робочою порожниною 17, далі у найменшому перерізі сполучені з радіальними каналами 12, а на виході, сполучені з дотичними каналами 14 у їх найменшому перерізі. Дотичні канали 14 на частині довжини паралельні каналам 13, а на частині виконані під кутом до них, на вході та виході мають змінний переріз і сполучені з ущільненою робочою порожниною 17. Радіальні порожнини 15 закриті кульками 18 за допомогою пружин 19. Втулка 8 з'єднана з валом 20 шпонкою 21 і герметизується вторинним ущільненням 22. Нерухоме кільце тертя 1 притиснуте до рухомого кільця 6 натискним елементом 23 через пружину 24. Спосіб торцевого ущільнення вала рідинного насоса здійснюється наступним чином. У неробочому стані , при нерухомому валі 20 , стик не обертового 1 та обертового 6 кілець забезпечує герметизацію робочої порожнини 17 внаслідок їх притискання натискним елементом 23 через пружину 24 , а радіальні канали 15 при цьому закриті кульками 18 за допомогою пружин 19. У процесі запуску і роботи насоса ущільнююча рідина із ущільненої робочої порожнини 17 проникає через зазор пари тертя не обертовеобертове кільця 1 і 6 у прийомну камеру 7, далі вона надходить у поздовжні 16 та радіальні 15 канали, звідки виштовхується відцентровою силою обертового руху втулки 8 та відсмоктується через канали 12 інжекторами 11 потоком робочої рідини, яка рухається дотичними каналами 13 і 14. Згідно із законом збереження енергії Бернуллі, у звужених перерізах каналів 13 і 14 інжекторів 11 частина потенціальної енергії потоку рідини перетворюється у кінетичну енергію з зниженням тиску у каналах 12. Під дією відцентрової сили рідина, що знаходиться у радіальних порожнинах 15, тисне на кульки 18, долаючи пружність пружин 19, викидається назад в ущільнену робочу 26827 4 порожнину 17 через радіальні канали 12 і дотичні зі змінним перерізом канали 13 і 14 інжекторів 11. При зменшенні відцентрової сили під дією пружин 19 кульки 18 щільно закривають радіальні порожнини 15. Цим перекривається зворотне проникнення ущільненої рідини в кільцеву камеру 7 із ущільненої робочої порожнини 17. У такому способі торцевого ущільнення вала рідинного насоса збільшується перепад тиску, що забезпечує більш ефективне повернення рідини, що витікає, назад в ущільнену робочу порожнину насоса.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for face sealing of fluid pump shaft
Автори англійськоюRilo Illia Pavlovych, Strilets Volodymyr Mykolaiovych, Shynkarenko Ivan Tymofiiovych, Strilets Oleh Romanovych
Назва патенту російськоюСпособ торцевого уплотнения вала жидкостного насоса
Автори російськоюРило Илья Павлович, Стрилец Владимир Николаевич, Шинкаренко Иван Тимофеевич, Стрилец Олег Романович
МПК / Мітки
МПК: F16J 15/34
Мітки: вала, торцевого, насоса, ущільнення, рідинного, спосіб
