Спосіб визначення моменту закінчення процесу плазмохімічного травлення
Номер патенту: 26976
Опубліковано: 10.10.2007
Автори: Кравченко Сергій Юрійович, Осадчук Олександр Володимирович, КРАВЧЕНКО ЮРІЙ СТЕПАНОВИЧ, Осадчук Володимир Степанович
Формула / Реферат
Спосіб визначення моменту закінчення процесу плазмохімічного травлення, в якому власне оптичне випромінювання плазми розділяють за допомогою оптичних вузькосмугових фільтрів на інформативне і фонове, який відрізняється тим, що інформативне і фонове оптичне випромінювання за допомогою оптичних частотних перетворювачів перетворюють в електричні частотні сигнали, частота яких залежить від інтенсивності випромінювання, а самі частотні сигнали порівнюють між собою і за величиною різниці частот визначають момент закінчення процесу плазмохімічного травлення.
Текст

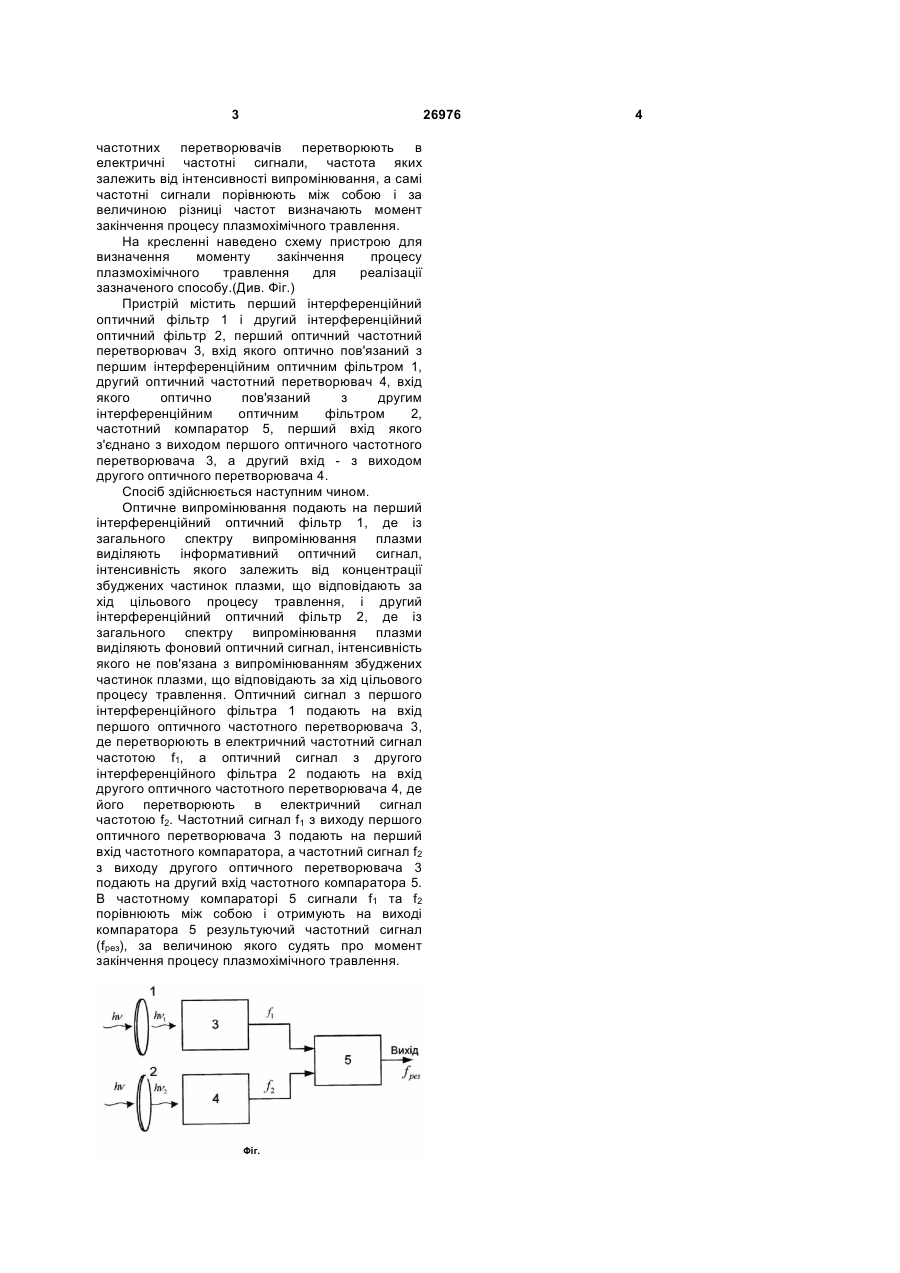

Спосіб визначення моменту закінчення процесу плазмохімічного травлення, в якому 3 частотних перетворювачів перетворюють в електричні частотні сигнали, частота яких залежить від інтенсивності випромінювання, а самі частотні сигнали порівнюють між собою і за величиною різниці частот визначають момент закінчення процесу плазмохімічного травлення. На кресленні наведено схему пристрою для визначення моменту закінчення процесу плазмохімічного травлення для реалізації зазначеного способу.(Див. Фіг.) Пристрій містить перший інтерференційний оптичний фільтр 1 і другий інтерференційний оптичний фільтр 2, перший оптичний частотний перетворювач 3, вхід якого оптично пов'язаний з першим інтерференційним оптичним фільтром 1, другий оптичний частотний перетворювач 4, вхід якого оптично пов'язаний з другим інтерференційним оптичним фільтром 2, частотний компаратор 5, перший вхід якого з'єднано з виходом першого оптичного частотного перетворювача 3, а другий вхід - з виходом другого оптичного перетворювача 4. Спосіб здійснюється наступним чином. Оптичне випромінювання подають на перший інтерференційний оптичний фільтр 1, де із загального спектру випромінювання плазми виділяють інформативний оптичний сигнал, інтенсивність якого залежить від концентрації збуджених частинок плазми, що відповідають за хід цільового процесу травлення, і другий інтерференційний оптичний фільтр 2, де із загального спектру випромінювання плазми виділяють фоновий оптичний сигнал, інтенсивність якого не пов'язана з випромінюванням збуджених частинок плазми, що відповідають за хід цільового процесу травлення. Оптичний сигнал з першого інтерференційного фільтра 1 подають на вхід першого оптичного частотного перетворювача 3, де перетворюють в електричний частотний сигнал частотою f1, а оптичний сигнал з другого інтерференційного фільтра 2 подають на вхід другого оптичного частотного перетворювача 4, де його перетворюють в електричний сигнал частотою f2. Частотний сигнал f1 з виходу першого оптичного перетворювача 3 подають на перший вхід частотного компаратора, а частотний сигнал f2 з виходу другого оптичного перетворювача 3 подають на другий вхід частотного компаратора 5. В частотному компараторі 5 сигнали f1 та f2 порівнюють між собою і отримують на виході компаратора 5 результуючий частотний сигнал (fpeз), за величиною якого судять про момент закінчення процесу плазмохімічного травлення. 26976 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of the process finishing point of plasmochemical etching
Автори англійськоюKravchenko Serhii Yuriiovych, Kravchenko Yurii Stepanovych, Osadchuk Volodymyr Stepanovych, Osadchuk Oleksandr Volodymyrovych
Назва патенту російськоюСпособ определения момента окончания процесса плазмохимического травления
Автори російськоюКравченко Сергей Юрьевич, Кравченко Юрий Степанович, Осадчук Владимир Степанович, Осадчук Александр Владимирович
МПК / Мітки
МПК: H01L 21/302
Мітки: травлення, закінчення, плазмохімічного, процесу, спосіб, моменту, визначення
