Спосіб радіозв’язку

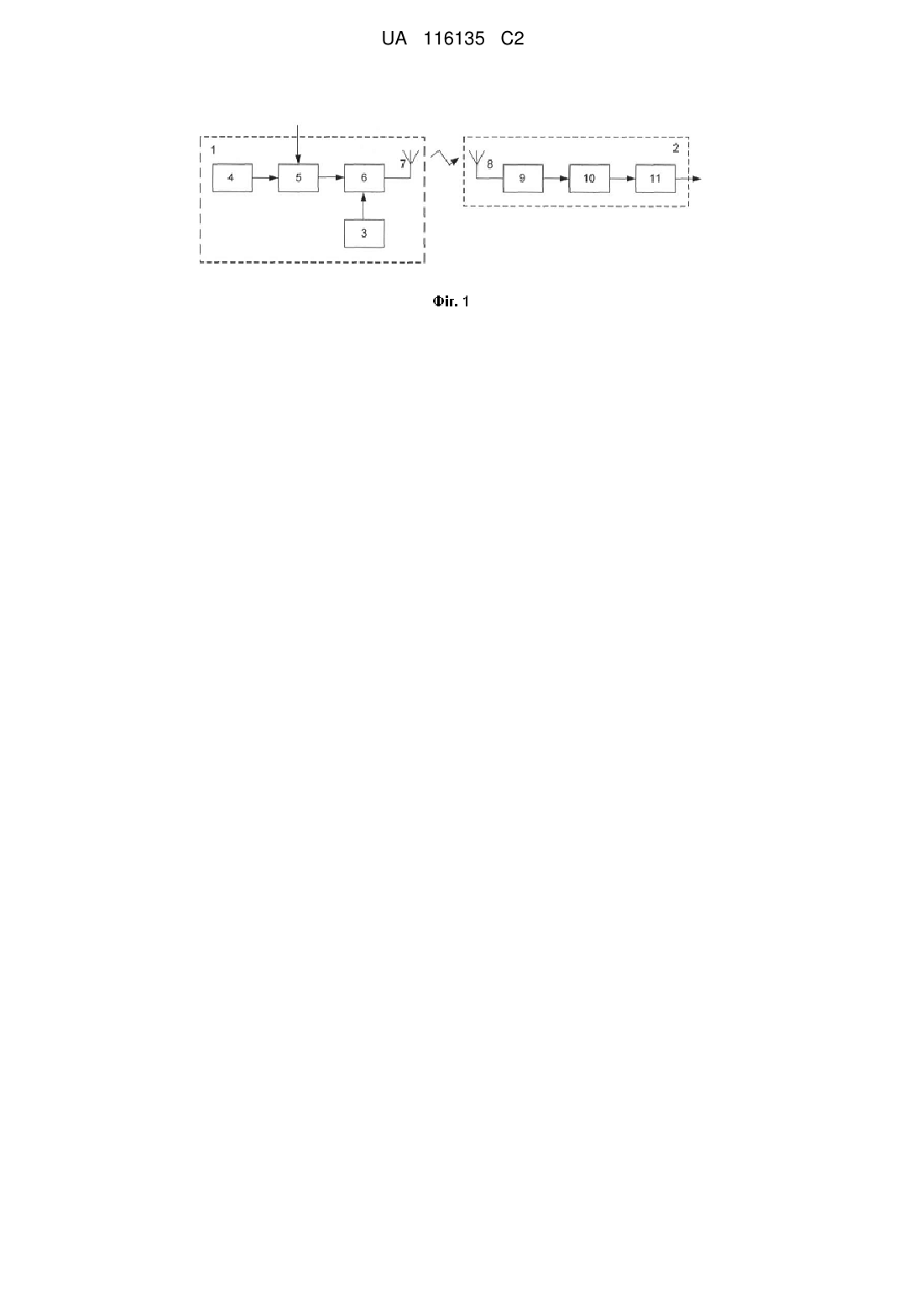

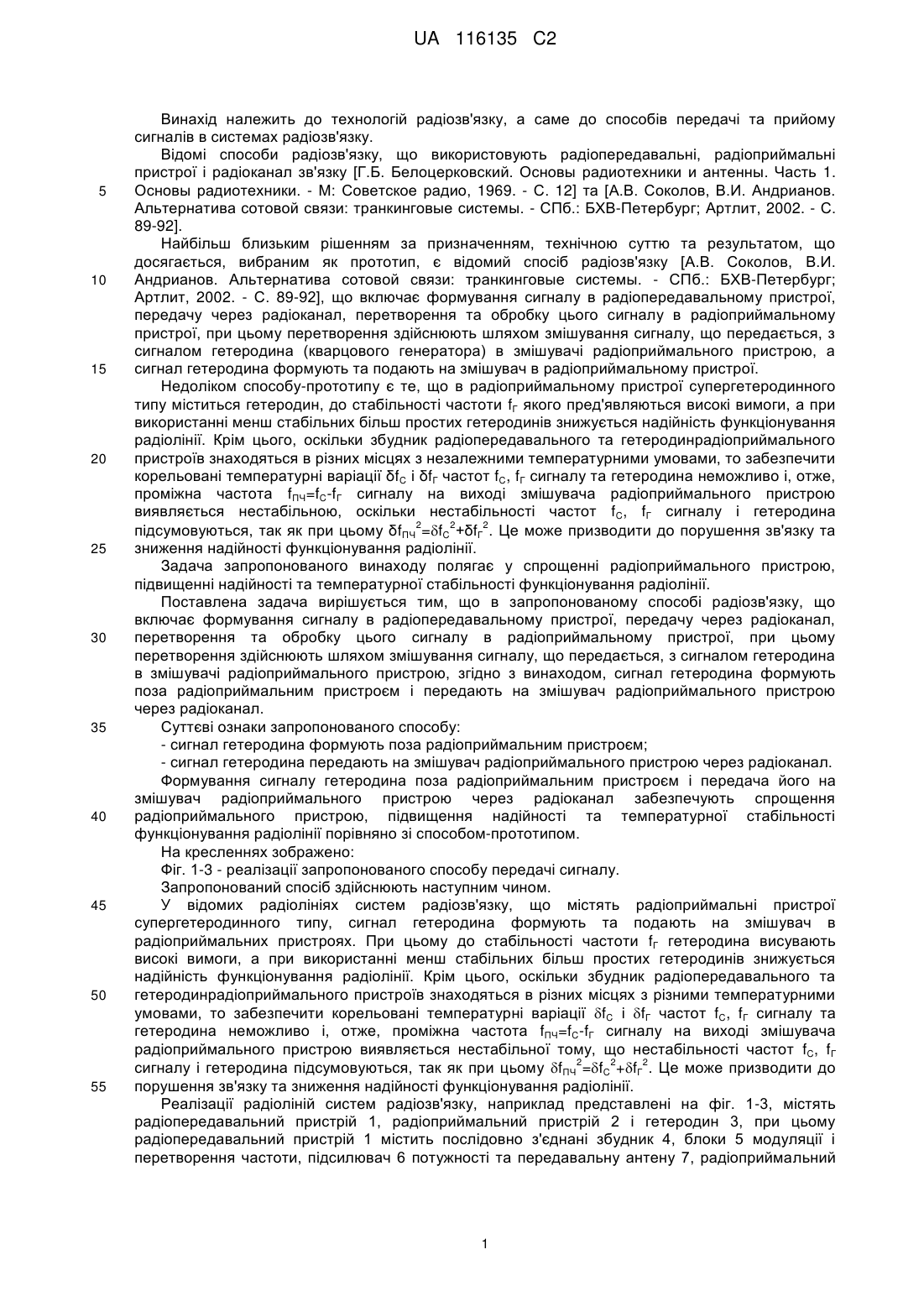

Реферат: Винахід належить до технологій радіозв'язку, а саме до способів передачі та прийому сигналів в системах радіозв'язку. Спосіб радіозв'язку включає формування сигналу в радіопередавальному пристрої, передачу через радіоканал, перетворення та обробку цього сигналу в радіоприймальному пристрої, при цьому перетворення здійснюють шляхом змішування сигналу, що передається, з сигналом гетеродина в змішувачі радіоприймального пристрою, сигнал гетеродина формують поза радіоприймальним пристроєм і передають на змішувач радіоприймального пристрою через радіоканал. Технічним результатом, що досягається даним винаходом, є спрощення радіоприймального пристрою, підвищення надійності та температурної стабільності функціонування радіоліній. UA 116135 C2 (12) UA 116135 C2 UA 116135 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до технологій радіозв'язку, а саме до способів передачі та прийому сигналів в системах радіозв'язку. Відомі способи радіозв'язку, що використовують радіопередавальні, радіоприймальні пристрої і радіоканал зв'язку [Г.Б. Белоцерковский. Основы радиотехники и антенны. Часть 1. Основы радиотехники. - М: Советское радио, 1969. - С. 12] та [А.В. Соколов, В.И. Андрианов. Альтернатива сотовой связи: транкинговые системы. - СПб.: БХВ-Петербург; Артлит, 2002. - С. 89-92]. Найбільш близьким рішенням за призначенням, технічною суттю та результатом, що досягається, вибраним як прототип, є відомий спосіб радіозв'язку [А.В. Соколов, В.И. Андрианов. Альтернатива сотовой связи: транкинговые системы. - СПб.: БХВ-Петербург; Артлит, 2002. - С. 89-92], що включає формування сигналу в радіопередавальному пристрої, передачу через радіоканал, перетворення та обробку цього сигналу в радіоприймальному пристрої, при цьому перетворення здійснюють шляхом змішування сигналу, що передається, з сигналом гетеродина (кварцового генератора) в змішувачі радіоприймального пристрою, а сигнал гетеродина формують та подають на змішувач в радіоприймальному пристрої. Недоліком способу-прототипу є те, що в радіоприймальному пристрої супергетеродинного типу міститься гетеродин, до стабільності частоти fГ якого пред'являються високі вимоги, а при використанні менш стабільних більш простих гетеродинів знижується надійність функціонування радіолінії. Крім цього, оскільки збудник радіопередавального та гетеродинрадіоприймального пристроїв знаходяться в різних місцях з незалежними температурними умовами, то забезпечити корельовані температурні варіації δfC і δfГ частот fC, fГ сигналу та гетеродина неможливо і, отже, проміжна частота fПЧ=fC-fГ сигналу на виході змішувача радіоприймального пристрою виявляється нестабільною, оскільки нестабільності частот fC, fГ сигналу і гетеродина 2 2 2 підсумовуються, так як при цьому δfПЧ =fC +δfГ . Це може призводити до порушення зв'язку та зниження надійності функціонування радіолінії. Задача запропонованого винаходу полягає у спрощенні радіоприймального пристрою, підвищенні надійності та температурної стабільності функціонування радіолінії. Поставлена задача вирішується тим, що в запропонованому способі радіозв'язку, що включає формування сигналу в радіопередавальному пристрої, передачу через радіоканал, перетворення та обробку цього сигналу в радіоприймальному пристрої, при цьому перетворення здійснюють шляхом змішування сигналу, що передається, з сигналом гетеродина в змішувачі радіоприймального пристрою, згідно з винаходом, сигнал гетеродина формують поза радіоприймальним пристроєм і передають на змішувач радіоприймального пристрою через радіоканал. Суттєві ознаки запропонованого способу: - сигнал гетеродина формують поза радіоприймальним пристроєм; - сигнал гетеродина передають на змішувач радіоприймального пристрою через радіоканал. Формування сигналу гетеродина поза радіоприймальним пристроєм і передача його на змішувач радіоприймального пристрою через радіоканал забезпечують спрощення радіоприймального пристрою, підвищення надійності та температурної стабільності функціонування радіолінії порівняно зі способом-прототипом. На кресленнях зображено: Фіг. 1-3 - реалізації запропонованого способу передачі сигналу. Запропонований спосіб здійснюють наступним чином. У відомих радіолініях систем радіозв'язку, що містять радіоприймальні пристрої супергетеродинного типу, сигнал гетеродина формують та подають на змішувач в радіоприймальних пристроях. При цьому до стабільності частоти fГ гетеродина висувають високі вимоги, а при використанні менш стабільних більш простих гетеродинів знижується надійність функціонування радіолінії. Крім цього, оскільки збудник радіопередавального та гетеродинрадіоприймального пристроїв знаходяться в різних місцях з різними температурними умовами, то забезпечити корельовані температурні варіації fC і fГ частот fC, fГ сигналу та гетеродина неможливо і, отже, проміжна частота fПЧ=fC-fГ сигналу на виході змішувача радіоприймального пристрою виявляється нестабільної тому, що нестабільності частот fC, fГ 2 2 2 сигналу і гетеродина підсумовуються, так як при цьому fПЧ =fC +fГ . Це може призводити до порушення зв'язку та зниження надійності функціонування радіолінії. Реалізації радіоліній систем радіозв'язку, наприклад представлені на фіг. 1-3, містять радіопередавальний пристрій 1, радіоприймальний пристрій 2 і гетеродин 3, при цьому радіопередавальний пристрій 1 містить послідовно з'єднані збудник 4, блоки 5 модуляції і перетворення частоти, підсилювач 6 потужності та передавальну антену 7, радіоприймальний 1 UA 116135 C2 5 10 15 20 25 30 35 40 пристрій містить послідовно з'єднані приймальну антену 8, підсилювач 9 високої частоти, змішувач 10 і блоки 11 перетворення частоти і демодуляції. У реалізації запропонованого способу (фіг. 1) гетеродин 3 введений до складу радіопередавального пристрою 1 і підключений до входу підсилювача 6 потужності радіопередавального пристрою 1, а підсилювач 6 потужності і підсилювач 9 високої частоти виконані двосмуговими з другого смугою пропускання на частоті гетеродина 3. Реалізація запропонованого способу (фіг. 2) аналогічна попередній реалізації (фіг. 1), але в ній гетеродин 3 і збудник 4 поєднані в двочастотному кварцовому автогенераторі 3/4 на одному активному елементі [Многочастотные кварцевые генераторы / А.А. Зеленский, В.Ф. Солодовник, В.А. Шевелев. - Учеб. пособие по курсовому и дипломному проектированию. Харьков: Гос. Аэрокосмический ун-т "Харьк. авиац. ин-т", 1999. - 137 с.]. У реалізації запропонованого способу (фіг. 3) гетеродин 3 підключений до входу підсилювача 12 потужності гетеродинного радіопередавального пристрою 13, який працює в режимі "маяка", сигнал цього гетеродина випромінюється в радіоканал через передавальну антену 14, і підсилювач 9 високої частоти виконані двосмуговими з другою смугою пропускання на частоті гетеродина 3. У всіх розглянутих реалізаціях запропонованого способу сигнал гетеродина 3 формують поза радіоприймальним пристроєм 2 і передають на змішувач 10 радіоприймального пристрою 2 через радіоканал, тобто через передавальні антени 7 або 14 на прийомну антену 8. Таким чином, радіоприймальний пристрой спрощується, так як в ньому відсутній гетеродин, але при цьому зберігається супергетеродинний принцип дії та позитивні властивості радіоприймального пристрою. Це особливо важливо, коли радіоприймальний пристрій повинен мати мінімальні розміри і вартість, або бути разового використання, або в радіосистемі використовуються багато супергетеродинних приймачів, гетеродинний сигнал для яких формується одним загальним гетеродином. У радіолініях (фіг. 1-3) збудник 4 і гетеродин 3 входять до складу радіопередавального пристрою 1 і, отже, можуть перебувати в однакових температурних умовах, в результаті чого варіації fC і fГ частот fC, fГ сигналу, що передається, та сигналу гетеродина корельовані. У цьому випадку варіації δfПЧ частоти fПЧ=fC-fГ сигналу на виході змішувача fПЧ=fC-fГ, і при рівності варіацій fC=fГ забезпечується fПЧ=fC-fГ=0. Тому при реалізації запропонованого способу температурна стабільність частоти fПЧ підвищується, що забезпечує підвищення надійності та температурної стабільності функціонування радіолінії порівняно зі способомпрототипом. Крім того, якщо сигнал гетеродина передавати тільки тоді, коли є переданий сигнал, то між сеансами передачі радіолінія не буде активна. Таким чином, якщо в способі радіозв'язку, що включає формування сигналу в радіопередавальному пристрої, передачу через радіоканал, перетворення та обробку цього сигналу в радіоприймальному пристрої, при цьому перетворення здійснюють шляхом змішування сигналу, що передається, з сигналом гетеродина в змішувачі радіоприймального пристрою, а сигнал гетеродина формують поза радіоприймальним пристроєм і передають на змішувач радіоприймального пристрою через радіоканал, то виявляється можливим спрощення радіоприймального пристрою, підвищення надійності та температурної стабільності функціонування радіолінії порівняно зі способом-прототипом. ФОРМУЛА ВИНАХОДУ 45 50 Спосіб радіозв'язку, який полягає в тому, що формують сигнал в радіопередавальному пристрої, передають його через радіоканал, здійснюють перетворення та обробку цього сигналу в радіоприймальному пристрої, при цьому здійснюють перетворення шляхом змішування сигналу, що передається, з сигналом гетеродина в змішувачі радіоприймального пристрою, який відрізняється тим, що сигнал гетеродина формують поза радіоприймальним пристроєм і передають на змішувач радіоприймального пристрою через радіоканал. 2 UA 116135 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
