Спосіб охолодження при термічному зміцненні бандажів для залізничних коліс
Номер патенту: 27211
Опубліковано: 25.10.2007
Автори: Іващенко Ірина Михайлівна, Донський Анатолій Іванович, Анофрієв Василь Григорович, Грищенко Микола Миколайович, Вакуленко Ігор Олексійович, Перков Олег Миколайович
Формула / Реферат
Спосіб охолодження при термічному зміцненні бандажів для залізничних коліс, при якому після гарячої формоутворюючої деформації бандажі складають на бокові поверхні один на одний у стопи, завантажують у печі, аустенітизують та переносять у бак з водою, який відрізняється тим, що між боковими поверхнями бандажів у стопі утворюють зазор.
Текст

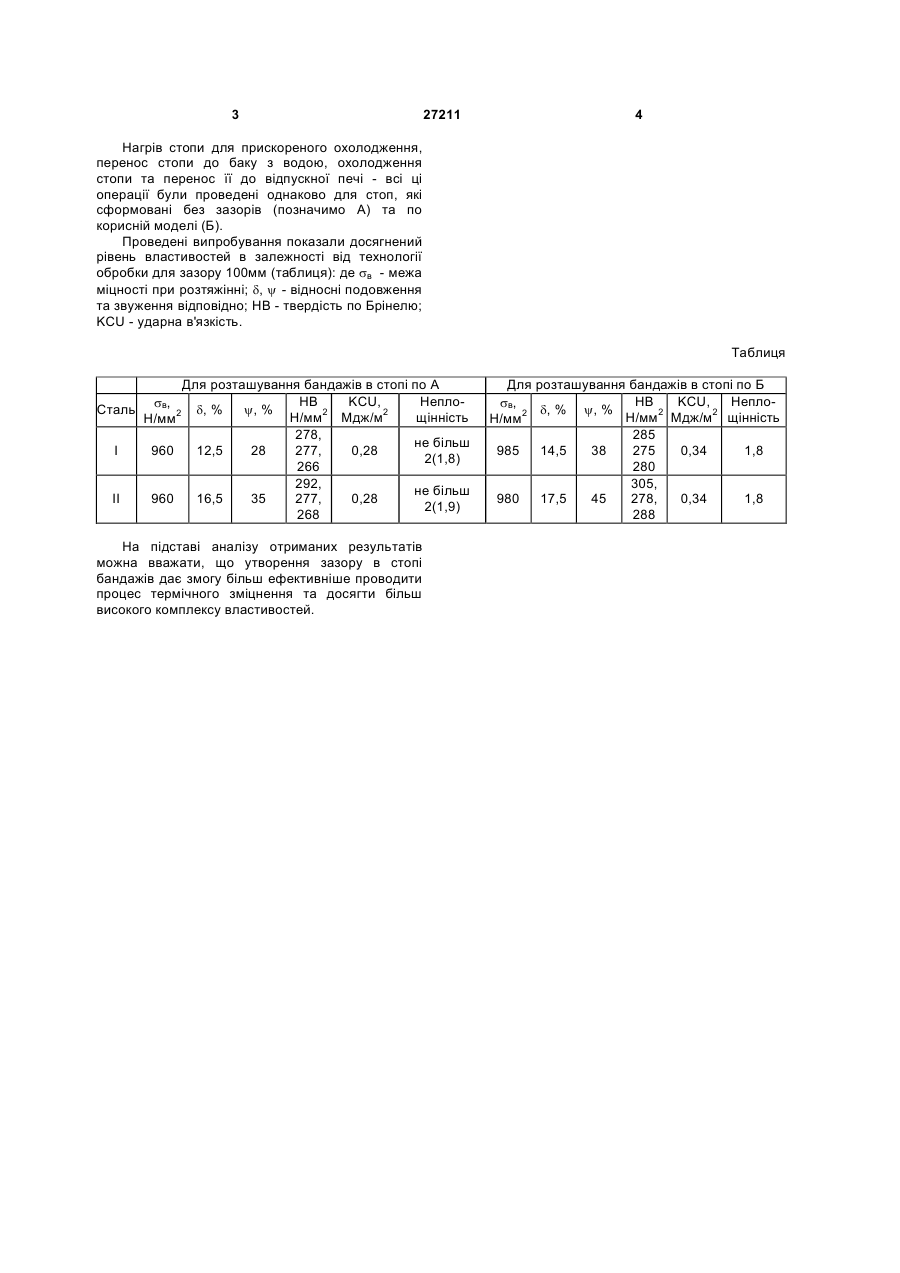

Спосіб охолодження при термічному зміцненні бандажів для залізничних коліс, при якому після гарячої формоутворюючої деформації бандажі складають на бокові поверхні один на одний у стопи, завантажують у печі, аустенітизують та переносять у бак з водою, який відрізняється тим, що між боковими поверхнями бандажів у стопі утворюють зазор. (19) (21) u200705516 (22) 21.05.2007 (24) 25.10.2007 (72) ВАКУЛЕНКО ІГОР ОЛЕКСІЙОВИЧ, UA, ПЕРКОВ ОЛЕГ МИКОЛАЙОВИЧ, UA, АНОФРІЄВ ВАСИЛЬ ГРИГОРОВИЧ, UA, ІВАЩЕНКО ІРИНА МИХАЙЛІВНА, UA, ДОНСЬКИЙ АНАТОЛІЙ ІВАНОВИЧ, UA, ГРИЩЕНКО МИКОЛА МИКОЛАЙОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, UA 3 27211 4 Нагрів стопи для прискореного охолодження, перенос стопи до баку з водою, охолодження стопи та перенос її до відпускної печі - всі ці операції були проведені однаково для стоп, які сформовані без зазорів (позначимо А) та по корисній моделі (Б). Проведені випробування показали досягнений рівень властивостей в залежності від технології обробки для зазору 100мм (таблиця): де sв - межа міцності при розтяжінні; d, y - відносні подовження та звуження відповідно; НВ - твердість по Брінелю; KCU - ударна в'язкість. Таблиця Для розташування бандажів в стопі по А НВ KCU, Неплоd, % y, % Н/мм2 Мдж/м2 щінність 278, не більш 960 12,5 28 277, 0,28 2(1,8) 266 292, не більш 960 16,5 35 277, 0,28 2(1,9) 268 sв, Сталь Н/мм2 І II На підставі аналізу отриманих результатів можна вважати, що утворення зазору в стопі бандажів дає змогу більш ефективніше проводити процес термічного зміцнення та досягти більш високого комплексу властивостей. Для розташування бандажів в стопі по Б НВ KCU, Неплоsв, d, % y, % Н/мм2 Мдж/м2 щінність Н/мм2 285 985 14,5 38 275 0,34 1,8 280 305, 278, 0,34 1,8 980 17,5 45 288
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of cooling at thermal strengthening of binding bands for railroad wheels
Автори англійськоюVakulenko Igor Oleksiiovych, Perkov Oleh Mykolaiovych, Anofriiev Vasyl' Hryhorovych, Ivaschenko Iryna Mykhailivna, Donskyi Anatolii Ivanovych, Hryschenko Mykola Mykolaiovych
Назва патенту російськоюСпособ охлаждения при термическом упрочнении бандажей для железнодорожных колес
Автори російськоюВакуленко Игорь Алексеевич, Перков Олег Николаевич, Анофриев Василий Григорьевич, Иващенко Ирина Михайловна, Донский Анатолий Иванович, Грищенко Николай Николаевич
МПК / Мітки
МПК: B21H 1/00
Мітки: спосіб, залізничних, бандажів, зміцненні, охолодження, термічному, коліс
