Запобіжна муфта
Номер патенту: 77259
Опубліковано: 15.11.2006
Автори: Абрамюк Станіслав Федорович, Шматченко Богдан Анатолійович, Уманець Олександр Сергійович, Гершман Валерій Якович
Формула / Реферат
Запобіжна муфта, яка містить ведучу та ведену півмуфти, втулки, що встановлені в отвори в півмуфтах, та зрізний елемент, розміщений у втулках, яка відрізняється тим, що кожна втулка на зовнішній поверхні має різьбу і з зовнішнього торця споряджена головкою для торцевих гайкових ключів для її вгвинчування у півмуфту, при цьому втулка, що вгвинчена в півмуфту з заглушеним отвором, має менший діаметр, ніж втулка, що вгвинчена в півмуфту з наскрізним отвором.
Текст

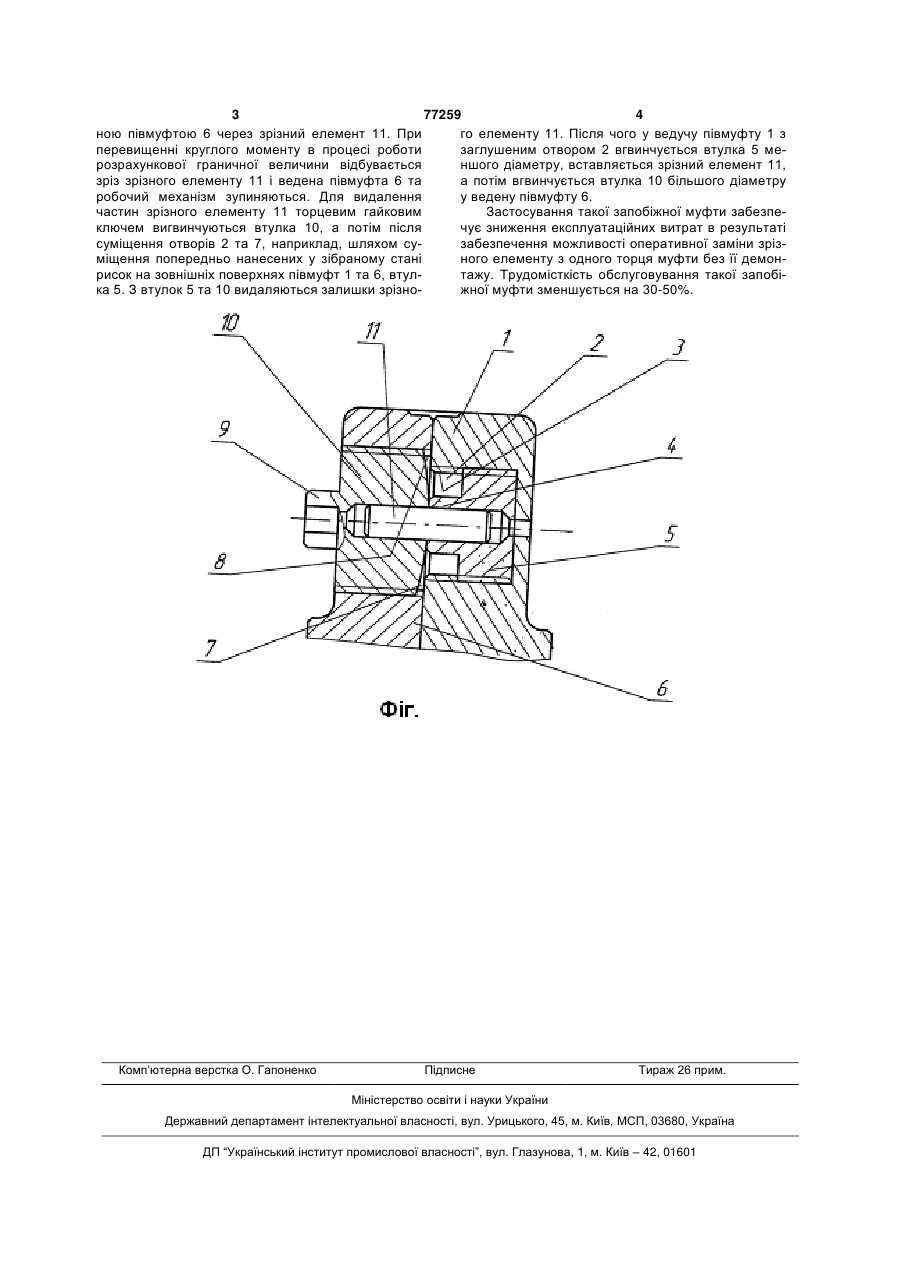

Запобіжна муфта, яка містить ведучу та ведену півмуфти, втулки, що встановлені в отвори в півмуфтах, та зрізний елемент, розміщений у втулках, яка відрізняється тим, що кожна втулка на зовнішній поверхні має різьбу і з зовнішнього торця споряджена головкою для торцевих гайкових ключів для її вгвинчування у півмуфту, при цьому втулка, що вгвинчена в півмуфту з заглушеним отвором, має менший діаметр, ніж втулка, що вгвинчена в півмуфту з наскрізним отвором. (19) (21) 20040806876 (22) 16.08.2004 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Шматченко Богдан Анатолійович, Гершман Валерій Якович, Уманець Олександр Сергійович, Абрамюк Станіслав Федорович (73) Державне підприємство Державний проектноконструкторський інститут збагачувального устаткування "Діпромашвуглезбагачення" (56) SU 1796788 A1, 23.02.1993 SU 1787609 А1, 15.01.1993 UA 54280 A, 17.02.2003 3 77259 4 ною півмуфтою 6 через зрізний елемент 11. При го елементу 11. Після чого у ведучу півмуфту 1 з перевищенні круглого моменту в процесі роботи заглушеним отвором 2 вгвинчується втулка 5 мерозрахункової граничної величини відбувається ншого діаметру, вставляється зрізний елемент 11, зріз зрізного елементу 11 і ведена півмуфта 6 та а потім вгвинчується втулка 10 більшого діаметру робочий механізм зупиняються. Для видалення у ведену півмуфту 6. частин зрізного елементу 11 торцевим гайковим Застосування такої запобіжної муфти забезпеключем вигвинчуються втулка 10, а потім після чує зниження експлуатаційних витрат в результаті суміщення отворів 2 та 7, наприклад, шляхом сузабезпечення можливості оперативної заміни зрізміщення попередньо нанесених у зібраному стані ного елементу з одного торця муфти без її демонрисок на зовнішніх поверхнях півмуфт 1 та 6, втултажу. Трудомісткість обслуговування такої запобіка 5. З втулок 5 та 10 видаляються залишки зрізножної муфти зменшується на 30-50%. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety clutch
Автори англійськоюShmatchenko Bohdan Anatoliiovych, Hershman Valerii Yakovych, Umanets Oleksandr Serhiiovych, Abramiuk Stanislav Fedorovych
Назва патенту російськоюПредохранительная муфта
Автори російськоюШматченко Богдан Анатольевич, Гершман Валерий Яковлевич, Уманец Александр Сергеевич, Абрамюк Станислав Федорович
МПК / Мітки
МПК: F16D 9/00
