Насадка вогнева

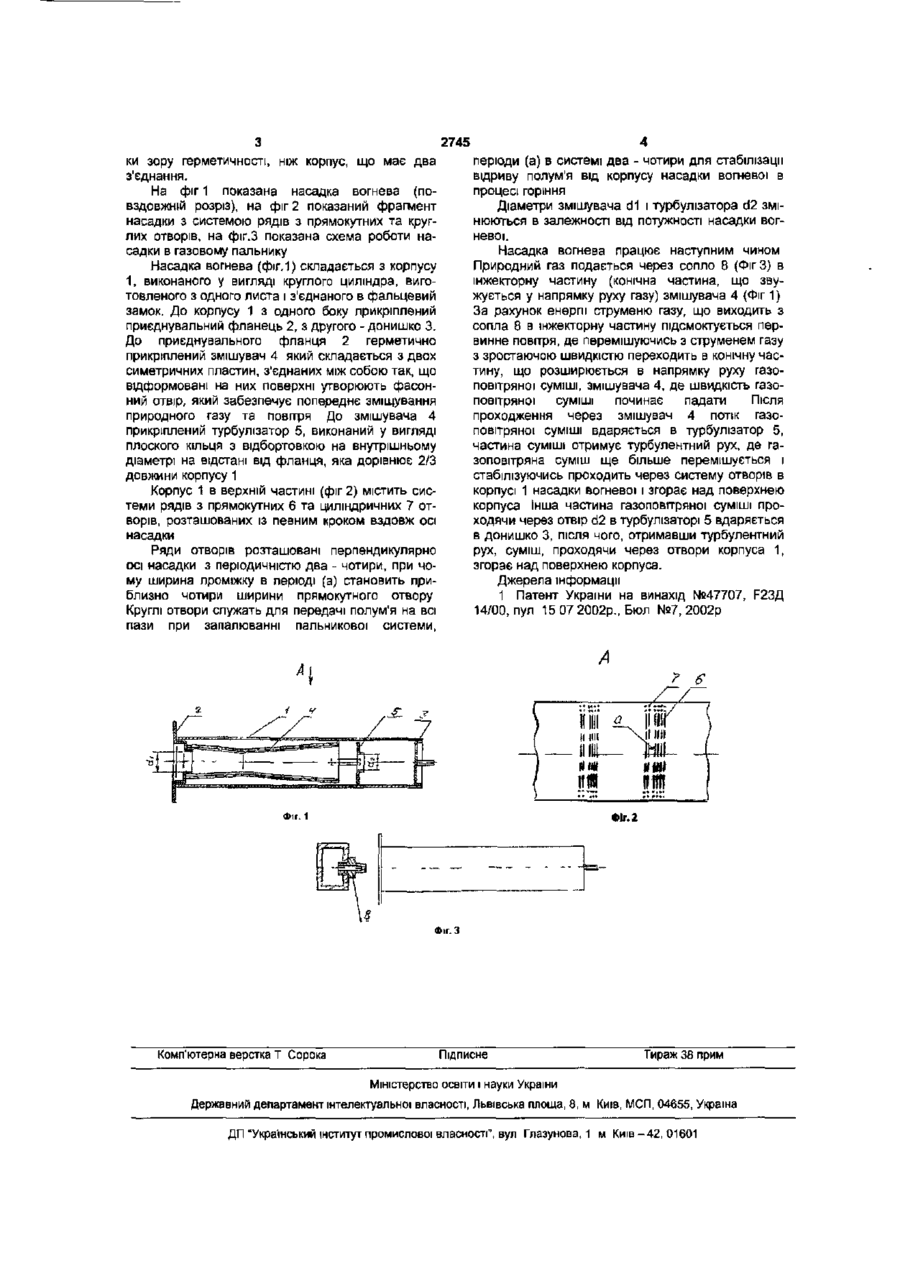

1 Насадка вогнева, що включає трубоподібний корпус, в середині якого розміщений змішувач у вигляді фасонної труби, до одного кінця якої прикріплений турбулізатор, а до другого - приєднувальний фланець, з'єднаний з корпусом, на верхній частині поверхні якого виконана система рядів з прямокутних та циліндричних отворів, що періодично повторюються з певним кроком, яка відрізняється тим, що турбулізатор виконаний у вигляді плоского кільця з відбортовкою на внутрішньому діаметрі, корпус виконаний циліндричним з одного листа, а ряди отворів в системі отворів розміщені з періодичністю два-чотири 2 Насадка вогнева за п 1, яка відрізняється тим, що турбулізатор розміщений від фланця на відстані, яка дорівнює 3/4 довжини корпусу насадки 3 Насадка вогнева за пп 1 або 2, яка відрізняється тим, що турбулізатор розміщений на одній осі з копусом. Корисна модель відноситься до галузі енергетики і може бути використана для підігріву теплоносія у водогрійних котлах За прототип прийнято насадку вогневу (1), що містить трубоподібний корпус, в середині якого розміщений пустотілий змішувач у вигляді фасонної труби До одного кінця змішувача прикріплений турбулізатор, а до другого приєднувальний фланець, з'єднаний з корпусом На верхній частині поверхні корпуса виконана система рядів циліндричних та прямокутних отворів, яка періодично повторюється з певним кроком Така вогнева насадка забезпечує високі показники згорання газоповітряної суміші, але окремі складові м (турбулізатор, корпус) складні по конструкції і їх виготовлення потребує складного технологічного оснащення В основу корисної моделі поставлено задачу спрощення конструкції вогневої насадки, з метою покращення технологічності Гі виготовлення при забезпеченні високих показників згорання газоповітряної суміші Поставлена задача досягається у насадці вогневій, що включає трубоподібний корпус, в середині якого розміщений змішувач у вигляді фасонної труби, до одного кінця якої прикріплений турбулізатор, виконаний у вигляді плоского кільця з відбортовкою по внутрішньому діаметру, а до другого приєднувальний фланець, з'єднаний з корпусом, на верхній частині поверхні якого вико нана система рядів прямокутних та циліндричних отворів, яка періодично повторюється з певним кроком, і ряди отворів в системі розміщені з періодичністю два-чотири, а корпус виконаний циліндричним з одного листа Турбулізатор насадки розміщений від фланця на відстані, яка дорівнює Ул довжини корпуса пальника, і на одній осі з корпусом Виконанням турбулізатора насадки вогневої у вигляді плоского кільця значно спрощується конструкція турбулізатора і його виготовлення, наприклад, якщо для виготовлення турбулізатора прототипу необхідно дві одиниці технологічного оснащення, то для виготовлення турбулізатора запропонованої корисної моделі - тільки одна одиниця технологічного оснащення Виготовлення корпусу запропонованої корисної моделі циліндричним з одного листа зменшує КІЛЬКІСТЬ операцій технологічного процесу, в порівнянні з КІЛЬКІСТЮ операцій при виготовленні корпусу прототипу Для того, щоб ці конструктивні зміни не відобразилися негативно на технічних показниках насадки вогневої, ряди отворів, розміщені на верхній частині поверхні корпусу в системі отворів з періодичністю два - чотири, а турбулізатор розміщений на одній осі з корпусом насадки на відстані, що дорівнює Ул довжини корпусу насадки Необхідно ВІДМІТИТИ, що корпус, виготовлений з одним з'єднанням країв листа, надійніший з точ ю 2745 періоди (а) в системі два - чотири для стабілізації відриву полум'я від корпусу насадки вогневої в процесі горіння Діаметри змішувача d1 і турбулізатора d2 змінюються в залежності від потужності насадки вогневої. Насадка вогнева працює наступним чином Природний газ подається через сопло 8 (Фіг 3) в інжекторну частину (конічна частина, що звужується у напрямку руху газу) змішувача 4 (Фіг 1) За рахунок енергії струменю газу, що виходить з сопла 8 в інжекторну частину підсмоктується первинне повітря, де перемішуючись з струменем газу з зростаючою швидкістю переходить в конічну частину, що розширюється в напрямку руху газоповітряної суміші, змішувача 4, де швидкість газоповітряної суміші починає падати Після проходження через змішувач 4 потік газоповітряної суміші вдаряється в турбулізатор 5, частина суміші отримує турбулентний рух, де газоповітряна суміш ще більше перемішується і стабілізуючись проходить через систему отворів в корпусі 1 насадки вогневої і згорає над поверхнею корпуса Інша частина газоповітряної суміші проходячи через отвір 62 в турбулізаторі 5 вдаряється в донишко 3, після чого, отримавши турбулентний рух, суміш, проходячи через отвори корпуса 1, згорає над поверхнею корпуса. ки зору герметичності, ніж корпус, що має два з'єднання. На фіг 1 показана насадка вогнева (повздовжній розріз), на фіг 2 показаний фрагмент насадки з системою рядів з прямокутних та круглих отворів, на фіг.З показана схема роботи насадки в газовому пальнику Насадка вогнева (фіг.1) складається з корпусу 1, виконаного у вигляді круглого циліндра, виготовленого з одного листа і з'єднаного в фальцевий замок. До корпусу 1 з одного боку прикріплений приєднувальний фланець 2, з другого - донишко 3. До приєднувального фланця 2 герметично прикріплений змішувач 4 який складається з двох симетричних пластин, з'єднаних між собою так, що відформовані на них поверхні утворюють фасонний отвір, який забезпечує попереднє зміщування природного газу та повітря До змішувача 4 прикріплений турбулізатор 5, виконаний у вигляді плоского кільця з відбортовкою на внутрішньому діаметрі на відстані від фланця, яка дорівнює 2/3 довжини корпусу 1 Корпус 1 в верхній частині (фіг 2) містить системи рядів з прямокутних 6 та циліндричних 7 отворів, розташованих із певним кроком вздовж осі насадки Ряди отворів розташовані перпендикулярно осі насадки з періодичністю два - чотири, при чому ширина проміжку в періоді (а) становить приблизно чотири ширини прямокутного отвору Круглі отвори служать для передачі полум'я на всі пази при запалюванні пальникової системи, Джерела інформації 1 Патент України на винахід №47707, F23fl 14/00, пул 15 07 2002р., Бюл №7, 2002р ІІІІ W ї in \ i f Htl III! Ш Iff Ш Фіг. 2 Фіг. 1 Фіг.З Комп'ютерна верстка Т Сорока Підписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Глазунова, 1 м Київ-42, 01601
