Колімаційний пристрій
Номер патенту: 27637
Опубліковано: 12.11.2007
Автори: Чеграхчи Михайло Геннадійович, Боровий Валентин Олександрович, Бурачек Всеволод Германович
Формула / Реферат
Колімаційний пристрій, що містить довгофокусний об'єктив та вимірювальну шкалу, який відрізняється тим, що поблизу фокальної площини об'єктива на осі пристрою встановлений оптичний від'ємний компонент, за яким встановлений дисплей, причому всі перераховані блоки мають єдину основу, а дисплей, з’єднаний з комп'ютером за допомогою програмних засобів, містить вимірювальну картину на екрані дисплея, причому пристрій виводу інформації з'єднаний із входом комп'ютера, вихід комп'ютера з'єднаний з дисплеєм, вихід дисплея оптично з'єднаний з оптичним від'ємним компонентом, далі блок оптично, через об'єктив коліматора, з'єднаний із досліджуваною зоровою трубою.
Текст

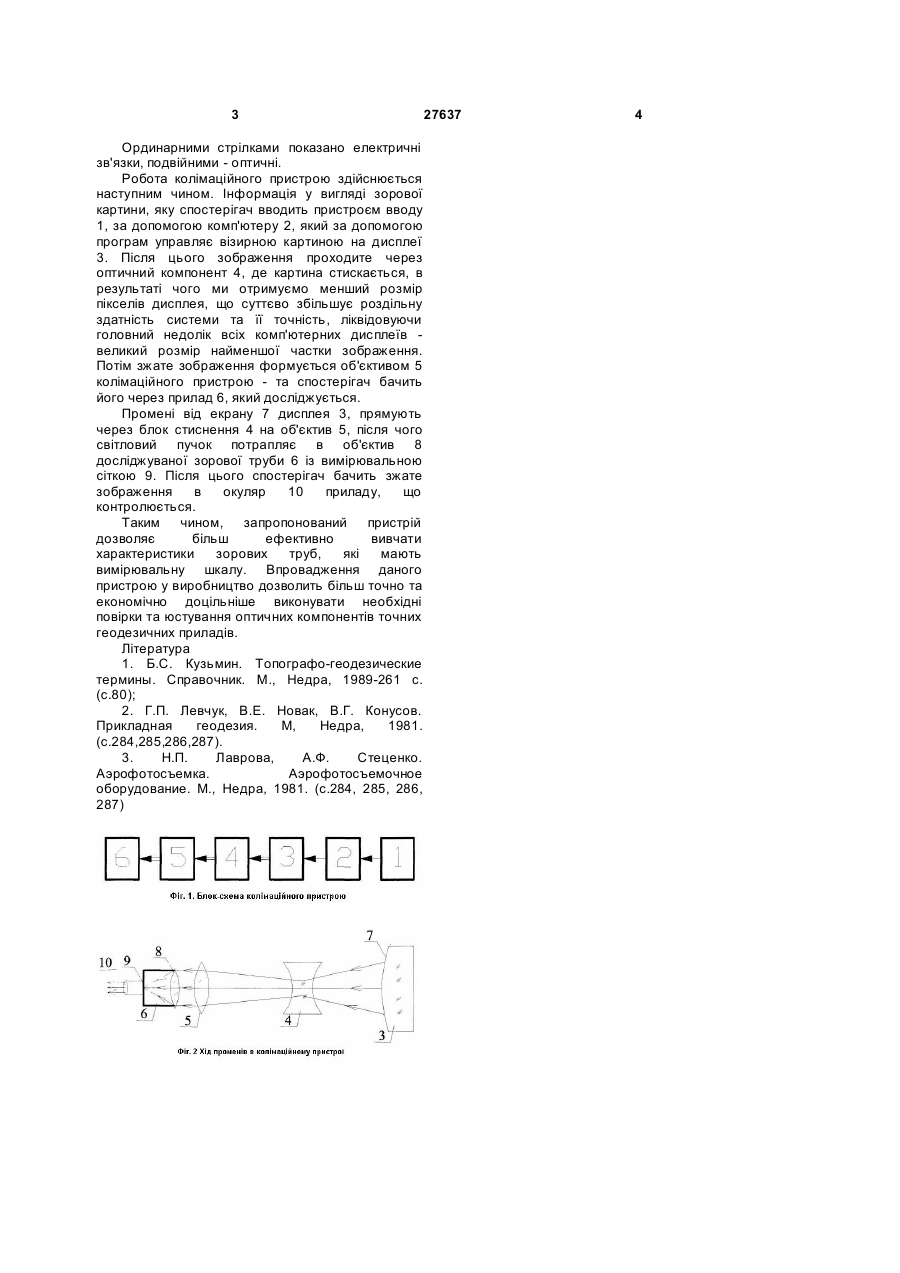

Колімаційний пристрій, що містить довгофокусний об'єктив та вимірювальну шкалу, який відрізняється тим, що поблизу фокальної 3 Ординарними стрілками показано електричні зв'язки, подвійними - оптичні. Робота колімаційного пристрою здійснюється наступним чином. Інформація у вигляді зорової картини, яку спостерігач вводить пристроєм вводу 1, за допомогою комп'ютеру 2, який за допомогою програм управляє візирною картиною на дисплеї 3. Після цього зображення проходите через оптичний компонент 4, де картина стискається, в результаті чого ми отримуємо менший розмір пікселів дисплея, що суттєво збільшує роздільну здатність системи та її точність, ліквідовуючи головний недолік всіх комп'ютерних дисплеїв великий розмір найменшої частки зображення. Потім зжате зображення формується об'єктивом 5 колімаційного пристрою - та спостерігач бачить його через прилад 6, який досліджується. Промені від екрану 7 дисплея 3, прямують через блок стиснення 4 на об'єктив 5, після чого світловий пучок потрапляє в об'єктив 8 досліджуваної зорової труби 6 із вимірювальною сіткою 9. Після цього спостерігач бачить зжате зображення в окуляр 10 приладу, що контролюється. Таким чином, запропонований пристрій дозволяє більш ефективно вивчати характеристики зорових труб, які мають вимірювальну шкалу. Впровадження даного пристрою у виробництво дозволить більш точно та економічно доцільніше виконувати необхідні повірки та юстування оптичних компонентів точних геодезичних приладів. Література 1. Б.С. Кузьмин. Топографо-геодезические термины. Справочник. M., Недра, 1989-261 с. (с.80); 2. Г.П. Левчук, В.Е. Новак, В.Г. Конусов. Прикладная геодезия. М, Недра, 1981. (с.284,285,286,287). 3. Н.П. Лаврова, А.Ф. Стеценко. Аэрофотосъемка. Аэрофотосъемочное оборудование. М., Недра, 1981. (с.284, 285, 286, 287) 27637 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCollimation device
Автори англійськоюBorovyi Valentyn Oleksandrovych, Burachek Vsevolod Hermanovych, Chehrakhchy Mykhailo Hennadiiovych
Назва патенту російськоюКоллимационное устройство
Автори російськоюБоровый Валентин Александрович, Бурачек Вселовод Германович, Чеграхчи Михаил Геннадьевич
МПК / Мітки
МПК: G02F 1/00
Мітки: колімаційний, пристрій
