Пробка периферійного каналу валка валкових машин

Номер патенту: 27697

Опубліковано: 12.11.2007

Автор: Мікульонок Ігор Олегович

Завантажити PDF файл.

Формула / Реферат

Пробка периферійного каналу валка валкових машин, що містить конічний корпус із зовнішньою нарізкою, щонайменше однією заглибиною під ключ на більшій основі та співвісним насадком на меншій основі, закріпленим в осьовому отворі корпуса, яка відрізняється тим, що насадок виконано у вигляді циліндра, діаметр якого відповідає діаметру периферійного каналу, із заглибиною на зовнішній торцевій поверхні та нарізним хвостовиком, виконаним на внутрішній торцевій поверхні, розміщеним в осьовому отворі корпуса і спорядженим гайкою, встановленою з можливістю взаємодії з більшою основою корпуса.

Текст

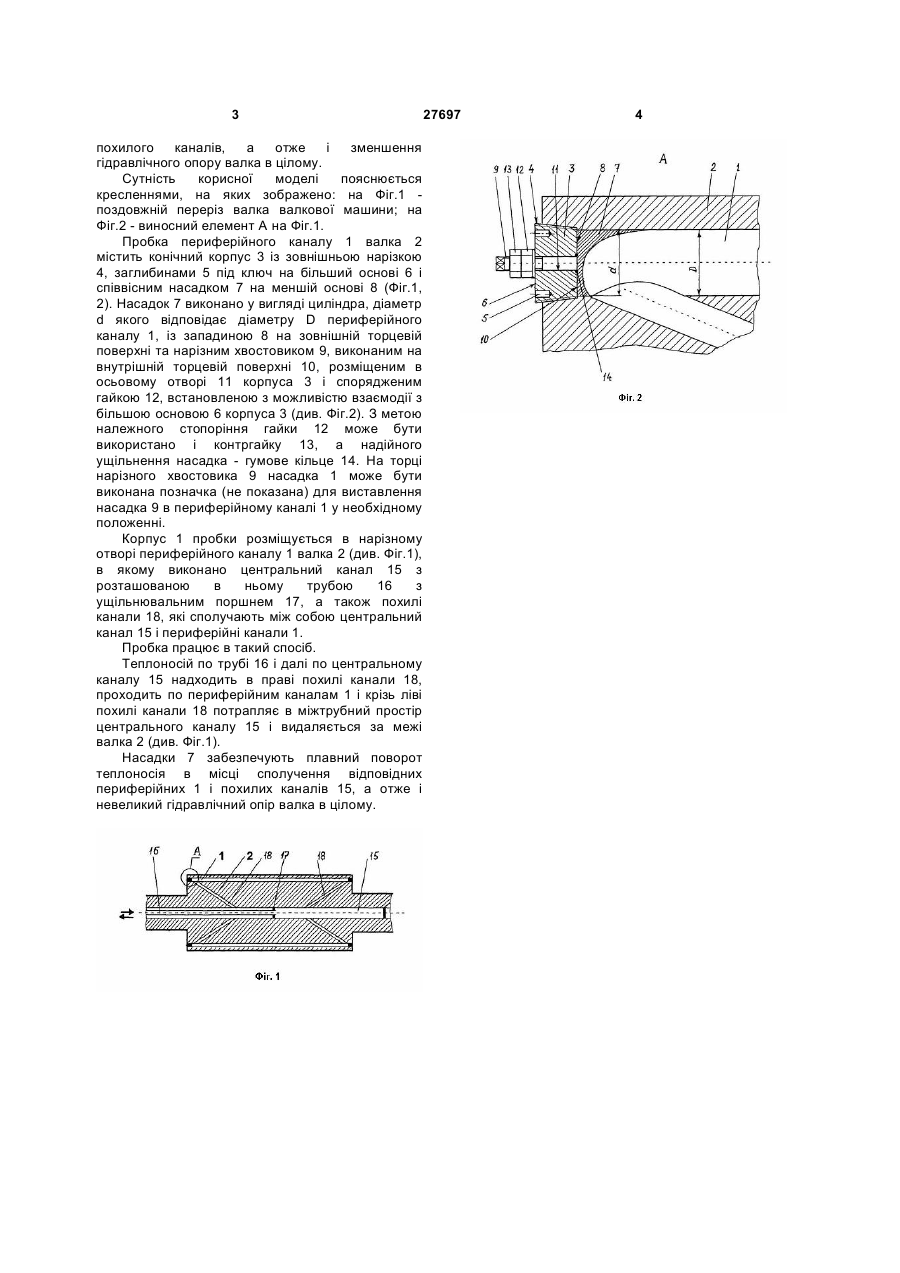

Пробка периферійного каналу валка валкових машин, що містить конічний корпус із зовнішньою нарізкою, щонайменше однією заглибиною під 3 похилого каналів, а отже і зменшення гідравлічного опору валка в цілому. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 поздовжній переріз валка валкової машини; на Фіг.2 - виносний елемент А на Фіг.1. Пробка периферійного каналу 1 валка 2 містить конічний корпус 3 із зовнішньою нарізкою 4, заглибинами 5 під ключ на більший основі 6 і співвісним насадком 7 на меншій основі 8 (Фіг.1, 2). Насадок 7 виконано у вигляді циліндра, діаметр d якого відповідає діаметру D периферійного каналу 1, із западиною 8 на зовнішній торцевій поверхні та нарізним хвостовиком 9, виконаним на внутрішній торцевій поверхні 10, розміщеним в осьовому отворі 11 корпуса 3 і спорядженим гайкою 12, встановленою з можливістю взаємодії з більшою основою 6 корпуса 3 (див. Фіг.2). З метою належного стопоріння гайки 12 може бути використано і контргайку 13, а надійного ущільнення насадка - гумове кільце 14. На торці нарізного хвостовика 9 насадка 1 може бути виконана позначка (не показана) для виставлення насадка 9 в периферійному каналі 1 у необхідному положенні. Корпус 1 пробки розміщується в нарізному отворі периферійного каналу 1 валка 2 (див. Фіг.1), в якому виконано центральний канал 15 з розташованою в ньому трубою 16 з ущільнювальним поршнем 17, а також похилі канали 18, які сполучають між собою центральний канал 15 і периферійні канали 1. Пробка працює в такий спосіб. Теплоносій по трубі 16 і далі по центральному каналу 15 надходить в праві похилі канали 18, проходить по периферійним каналам 1 і крізь ліві похилі канали 18 потрапляє в міжтрубний простір центрального каналу 15 і видаляється за межі валка 2 (див. Фіг.1). Насадки 7 забезпечують плавний поворот теплоносія в місці сполучення відповідних периферійних 1 і похилих каналів 15, а отже і невеликий гідравлічний опір валка в цілому. 27697 4

Дивитися

Додаткова інформація

Назва патенту англійською

Plug of peripheral channel of shaft of roller machines

Автори англійською

Mikulionok Ihor Olehovych, Vozna Anna Serhiivna

Назва патенту російською

Пробка периферийного канала валка валковых машин

Автори російською

Возная Анна Сергеевна, Микуленок Игорь Олегович

МПК / Мітки

МПК: B29B 7/00

Мітки: валкових, пробка, машин, валка, каналу, периферійного
