Стаціонарний кріохірургічний апарат

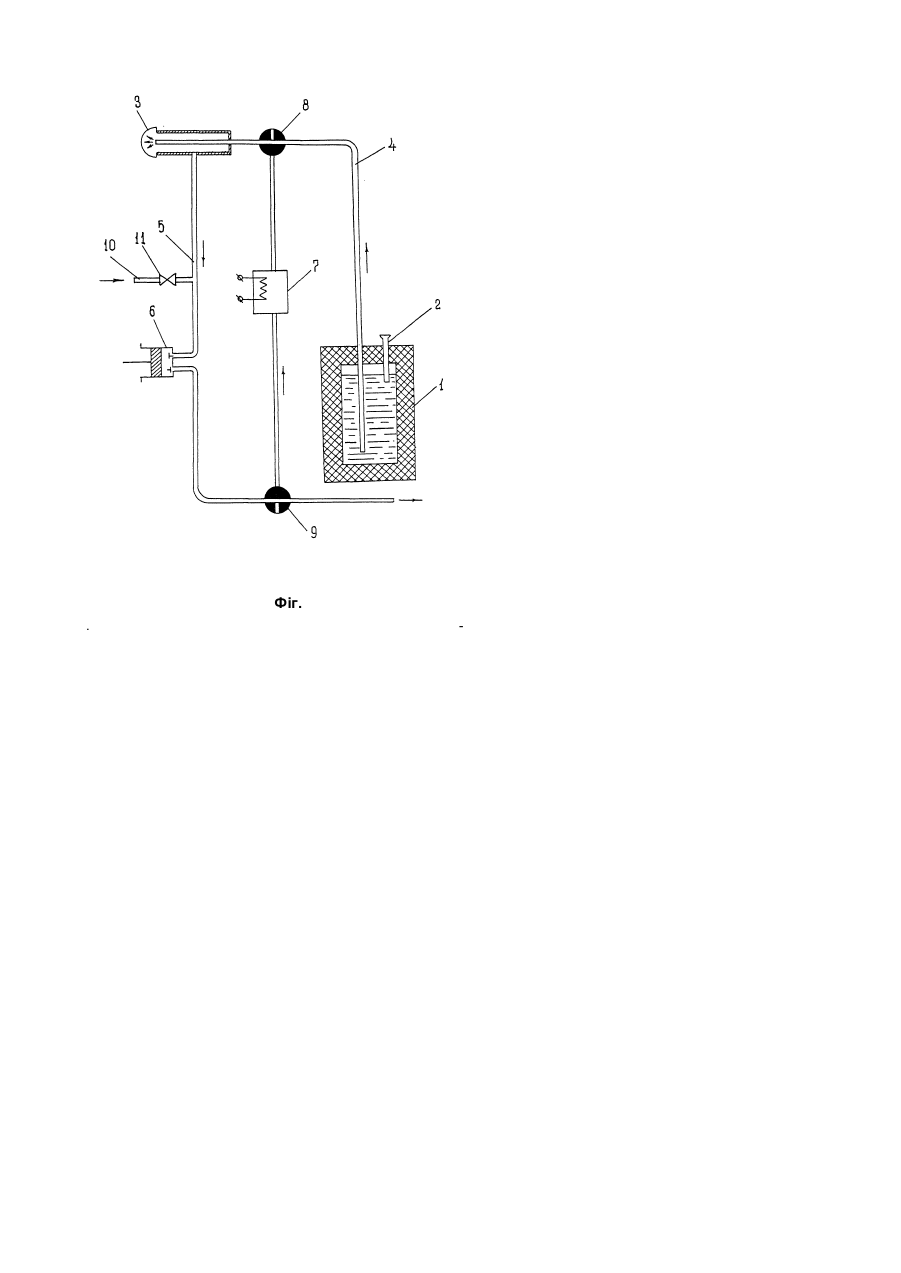

Винахід відноситься до медичної техніки і призначений для використання в онкології, гінекології, оториноларингології, дерматології, проктології і стоматології. Винахід дозволяє підвищити ефективність роботи кріохірургічного апарата за рахунок економного використання холодоагента і забезпечення безпечної експлуатації компресора. Відома велика кількість кріохірургічних апаратів для локального заморожування тканин, що містять теплоізольовану посудину, заправну горловину для рідкого холодоагента, наконечник, підвідний та відвідний канали холодоагента, теплообмінник обігріву наконечника /наприклад, А.С. 827052 СССР, МКИ А61В17/36. Криохирургический аппарат /В.А.Наер, А.В.Витюк, А.В.Тягульский, /СССР/ №2773941/28-13, Заявлено 01.06.79, Опубл. 07.05.81, Бюл. №17/. Для підвищення ефективності роботи кріохірургічного апарата, а саме для можливості отримання температур порядку -200...210°С до складу кріоапарату було уведено компресор /Патент Украины 25611А, МКИ А61В17/367 Криохирургический аппарат /А.А.Лобенко, В.И.Власов, Т.В.Морозюк, В.Я.Шпак /Україна/, приор. №98020698, Заявлено 10.02.98/. Цей апарат прийнято як прототип. Недоліком описаних апаратів, і в тому числі прототипу, є те, що холодопродуктивність наконечника визначається його геометрією /розмірами й конфігурацією/, а також є величиною змінною у процесі заморожування органа чи тканини, а витрати рідкого холодоносія через наконечник - величина постійна, яка визначається продуктивністю компресора. Це призводить до того, що у мipy заморожування тканини зменшується тепловий потік і холодопродуктивність наконечника падає. При цьому не весь рідкий холодоагент, який надходить до наконечника, кипить і перетворюється в пар. Частина його у вигляді рідкої фракції по відвідному каналу викидається в атмосферу або, як у даному конкретному випадку, може потрапити у компресор. Як відомо, потрапляння рідини до всмоктуючої порожнини компресора призводить до гідравлічного удару, в результаті чого руйнується компресор. Технічне завдання, на вирішення якого спрямований передбачуваний винахід, полягав в економії холодоагента, шляхом зменшення його циркуляції через робочий наконечник, а також запобігання виходу з ладу компресора. Це досягається тим, що відвідний канал холодоагента на лінії всмоктування компресора має патрубок із замикальним вентилем, що сполучається з оточуючим середовищем. Винахід дозволить підвищити ефективність роботи кріоапарата за рахунок використання у схемі патрубка з вентилем, що забезпечує регулювання ступеня розрядження в наконечнику, і тим самим змінити його холодопродуктивність. На фіг. представлено передбачуваний кріохірургічний апарат. Він містить: теплоізольовану посудину 1, заправну горловину для рідкого холодоагента 2, наконечник 3, підвідний канал холодоагента 4, відвідний канал холодоагента 5, компресор 6, теплообмінник 7 обігріву наконечника, трьохходові крани 8, 9 і патрубок 10 із замикальним вентилем 11. Ці елементи в апараті поєднані таким чином. У верхній частині теплоізольованої посудини 1 розташована заправна горловина для рідкого холодоагента 2. Підвідний канал холодоагента 4 з’єднує теплоізольований контейнер 1 з наконечником 3. Відвідний канал холодоагента 5 з’єднує наконечник 3 із всмоктуючою лінією компресора 6. Теплообмінник 7 обігріву наконечника приєднано до підвідного каналу холодоагента 4 через трьохходовий кран 8, а до нагнітальної лінії компресора 6 - трьохходовим краном 9. Відвідний канал холодоагента 5 має патрубок 10 із замикальним вентилем 11. Апарат працює таким чином. Через заправну горловину 2 у теплоізольовану посудину 1 заливають рідкий холодильний агент. Після пуску компресора 6 за рахунок кріоапарата розрядження, що утворюється у системі, рідкий холодоагент по підвідному каналу 4 надходить до наконечника 3, де кипить при зниженому тиску, здійснюючи холодильний ефект. Пари холодоагента, що утворилися в результаті кипіння, з наконечника 3 через відвідний канал 5 надходять у компресор, де стискаються до тиску, що дещо перевищує атмосферний і далі викидаються в атмосферу. При заміні наконечника на менший або у процесі заморожування тканини, коли падає теплове навантаження, привідкривають замикальний вентиль 11. У результаті цього відбувається підсмоктування повітря з атмосфери через патрубок 10 і відповідно зменшується кількість холодоагента, який проходить через наконечник кріоапарата. Зазначені відмінні ознаки впливають на вирішення поставленого завдання - підвищення ефективності роботи кріохірургічного апарата за рахунок економної витрати холодоагента і забезпечення безпечної експлуатації компресора. Джерела інформації, взяті до уваги: 1. Патент Украины 256ІІА, МКИ А61В17/36, Криохирургический аппарат /А.А.Лобенко, 3.И.Власов, Т.З.Морозюк, З.Я.Шпак/ (Украина), приор. №96020698, заявлено 10.02.98/. (Прототип) 2. А.С. №827052 СССР, МКИ А61В17/36. Криохирургический аппарат /В.А.Наер, А.В.Витюк, А.В. Тягульский/ № 277394/28-13, Заявлено 01.05.79. Опубл. 07.05.81. Бюл. №17 Фіг. .
