Самостопорна гайка
Номер патенту: 28382
Опубліковано: 10.12.2007
Автори: Машко Антон Олександрович, Тривайло Михайло Семенович, Соломка Костянтин Володимирович, Щербінін Андрій Павлович
Формула / Реферат
Самостопорна гайка, що містить корпус з центральним різьбовим отвором і похило розташованим до його осі робочим торцем, яка відрізняється тим, що інший торець корпусу розташований також похило до його осі і має протилежний робочому торцю напрямок нахилу.
Текст

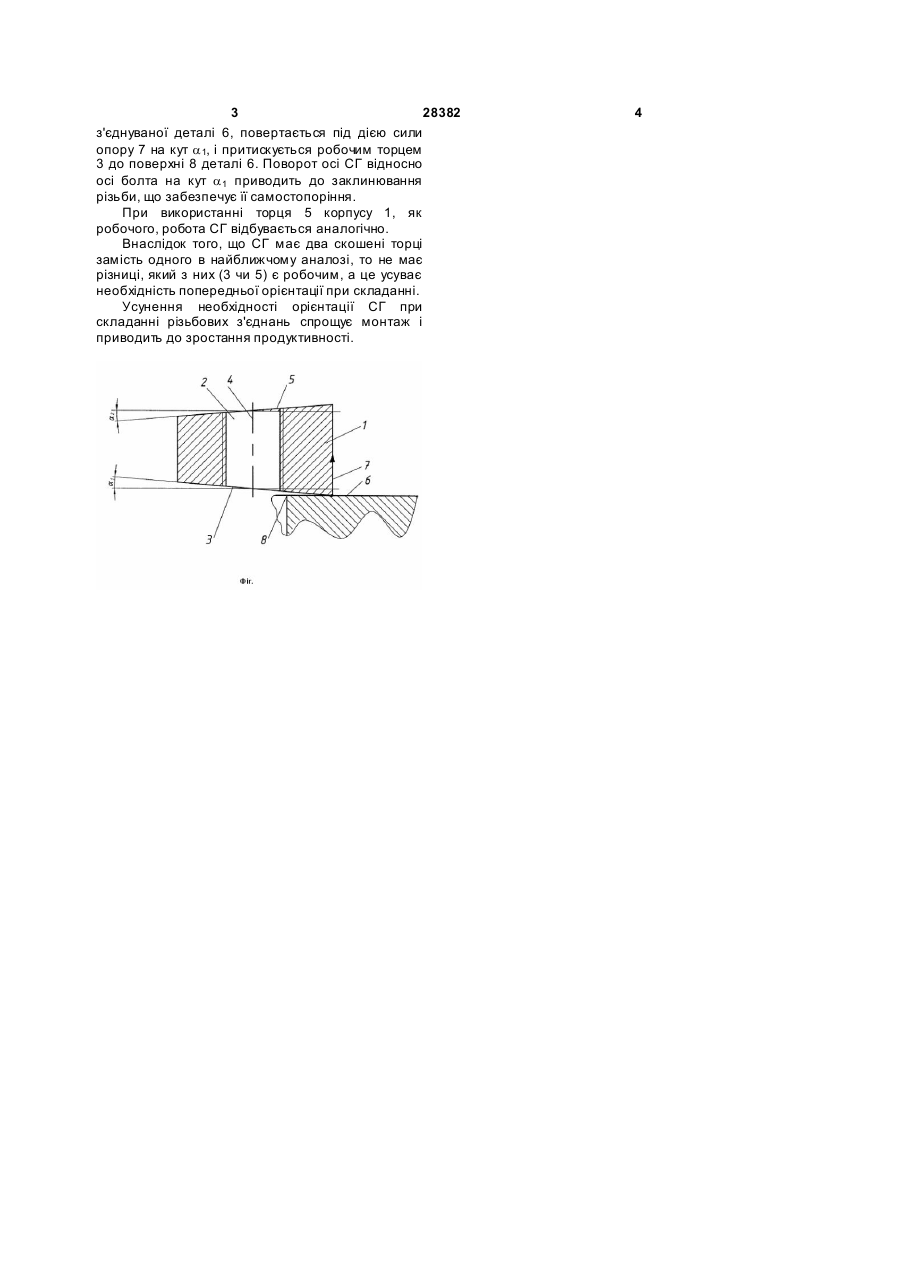

Самостопорна гайка, що містить корпус з центральним різьбовим отвором і похило розташованим до його осі робочим торцем, яка відрізняє ться тим, що інший торець корпусу розташований також похило до його осі і має протилежний робочому торцю напрямок нахилу. (19) (21) u200707505 (22) 04.07.2007 (24) 10.12.2007 (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, ЩЕРБІНІН АНДРІЙ ПАВЛОВИЧ, UA, СОЛОМКА КОСТЯНТИН ВОЛОДИМИРОВИЧ, UA, МАШКО АНТОН ОЛЕКСАНДРОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 28382 з'єднуваної деталі 6, повертається під дією сили опору 7 на кут a 1, і притискується робочим торцем 3 до поверхні 8 деталі 6. Поворот осі СГ відносно осі болта на кут a 1 приводить до заклинювання різьби, що забезпечує її самостопоріння. При використанні торця 5 корпусу 1, як робочого, робота СГ відбувається аналогічно. Внаслідок того, що СГ має два скошені торці замість одного в найближчому аналозі, то не має різниці, який з них (3 чи 5) є робочим, а це усуває необхідність попередньої орієнтації при складанні. Усунення необхідності орієнтації СГ при складанні різьбових з'єднань спрощує монтаж і приводить до зростання продуктивності. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-locking nut
Автори англійськоюTryvailo Mykhailo Semenovych, Scherbinin Andrii Pavlovych, Solomka Kostiantyn Volodymyrovych, Mashko Anton Oleksandrovych
Назва патенту російськоюСамостопорящаяся гайка
Автори російськоюТривайло Михаил Семенович, Щербинин Андрей Павлович, Соломка Константин Владимирович, Машко Антон Александрович
МПК / Мітки
МПК: F16B 39/28
Мітки: гайка, самостопорна
