Гайка з обмеженим моментом затягування

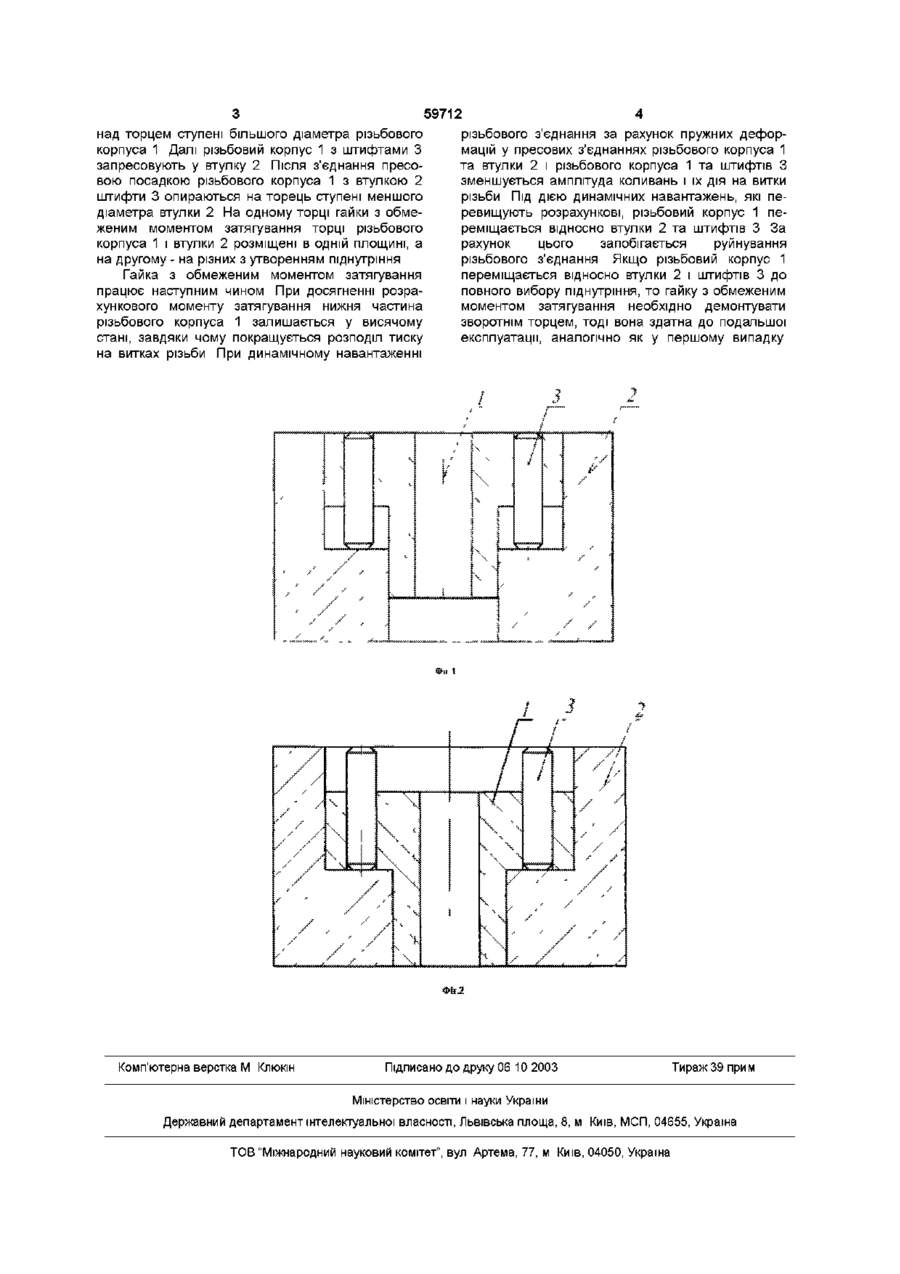

Гайка з обмеженим моментом затягування, яка складається з різьбового корпуса та охоплюю чої його втулки, з'єднаних між собою пресовою посадкою, втулка виконана довшою від різьбового корпуса, а взаємодіючі між собою зовнішня поверхня різьбового корпуса та внутрішня поверхня втулки виконані ступінчастими, яка відрізняється тим, що у різьбовому корпусі зі сторони ступеня більшого діаметра виконані вісесиметрично два і більше отворів, у які запресовані штифти, довжина яких більша за довжину ступеня більшого діаметра на величину різниці довжини втулки і різьбового корпуса Винахід відноситься до загального машинобудування і може бути використаний в різьбових з'єднаннях машин і механізмів, які працюють в умовах динамічного навантаження Відома гайка з обмеженим моментом затягування (див АС СССР №673769, МКИ F16 В 31/02, 1978) найбільш близька до запропонованого винаходу, яка складається з різьбового корпуса та охоплюючої його втулки, з'єднаних між собою пресовою посадкою, втулка виконана довшою за різьбовий корпус і на одному КІНЦІ їх торці розміщені в одній площині, а на другому КІНЦІ - в різних з утворенням піднутршня Взаємодіючі між собою зовнішня поверхня різьбового корпуса та внутрішня поверхня втулки виконані ступінчастими, вони утворюють камеру, в яку покладена в'язка речовина Основним недоліком такої гайки з обмеженим моментом затягування є те, що в умовах значного динамічного навантаження ця гайка має низьку несучу здатність - незначне осьове навантаження В основу винаходу поставлена задача за рахунок установки штифтів збільшити осьове навантаження - несучу здатність гайки з обмеженим моментом затягування Технічний результат досягається тим, що у гайки з обмеженим моментом затягування, яка складається з різьбового корпуса та охоплюючої його втулки, з'єднаних між собою пресовою посадкою, втулка виконана довшою за різьбовий корпус, а взаємодіючі між собою зовнішня поверхня різьбового корпуса та внутрішня поверхня втулки виконані ступінчастими, у різьбовому корпусі зі сторони ступені більшого діаметра виконані осесиметрично два і більше отвори, у які запресовані штифти, довжина яких більша за довжину ступені більшого діаметра на величину різниці довжини втулки і різьбового корпуса Така гайка з обмеженим моментом затягування з запресованими штифтами у різьбовий корпус здатна нести більше осьове навантаження, а також працювати з тим же ефектом в прямому та зворотному напрямках навантаження На фіг 1 зображена гайка з обмеженим моментом затягування, загальний вигляд з розрізом, положення деталей до навантаження, на фіг 2 -те, що на фіг 1, положення деталей після навантаження Гайка з обмеженим моментом затягування містить різьбовий корпус 1, втулку 2 та штифти З Різьбовий корпус 1 на ЗОВНІШНІЙ поверхні та втулка 2 на внутрішній поверхні виконані ступінчастими і з'єднані між собою по цих поверхнях пресовою посадкою Втулка 2 виконана довшою різьбового корпуса 1 У торці ступені більшого діаметра різьбового корпуса 1 осесиметрично виконані два і більше отвори, в які запресовані штифти 3, довжиною більшою довжини ступені більшого діаметра на величину різниці довжин між втулкою 2 та різьбовим корпусом 1 Гайку з обмеженим моментом затягування збирають так У різьбовий корпус 1 запресовують штифти 3 так,' що їх торці з зовні розміщені в одній площині, а з другої сторони штифти 3 виступають 1 ю 59712 над торцем ступені більшого діаметра різьбового корпуса 1 Далі різьбовий корпус 1 з штифтами З запресовують у втулку 2 Після з'єднання пресовою посадкою різьбового корпуса 1 з втулкою 2 штифти 3 опираються на торець ступені меншого діаметра втулки 2 На одному торці гайки з обмеженим моментом затягування торці різьбового корпуса 1 і втулки 2 розміщені в одній площині, а на другому - на різних з утворенням піднутріння Гайка з обмеженим моментом затягування працює наступним чином При досягненні розрахункового моменту затягування нижня частина різьбового корпуса 1 залишається у висячому стані, завдяки чому покращується розподіл тиску на витках різьби При динамічному навантаженні різьбового з'єднання за рахунок пружних деформацій у пресових з'єднаннях різьбового корпуса 1 та втулки 2 і різьбового корпуса 1 та штифтів З зменшується амплітуда коливань і їх дія на витки різьби Під ДІЄЮ динамічних навантажень, які перевищують розрахункові, різьбовий корпус 1 переміщається відносно втулки 2 та штифтів 3 За рахунок цього запобігається руйнування різьбового з'єднання Якщо різьбовий корпус 1 переміщається відносно втулки 2 і штифтів 3 до повного вибору піднутріння, то гайку з обмеженим моментом затягування необхідно демонтувати зворотнім торцем, тоді вона здатна до подальшої експлуатації, аналогічно як у першому випадку їм 1 Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
