Пристрій для реєстрації акустичного сигналу в гірничих виробках

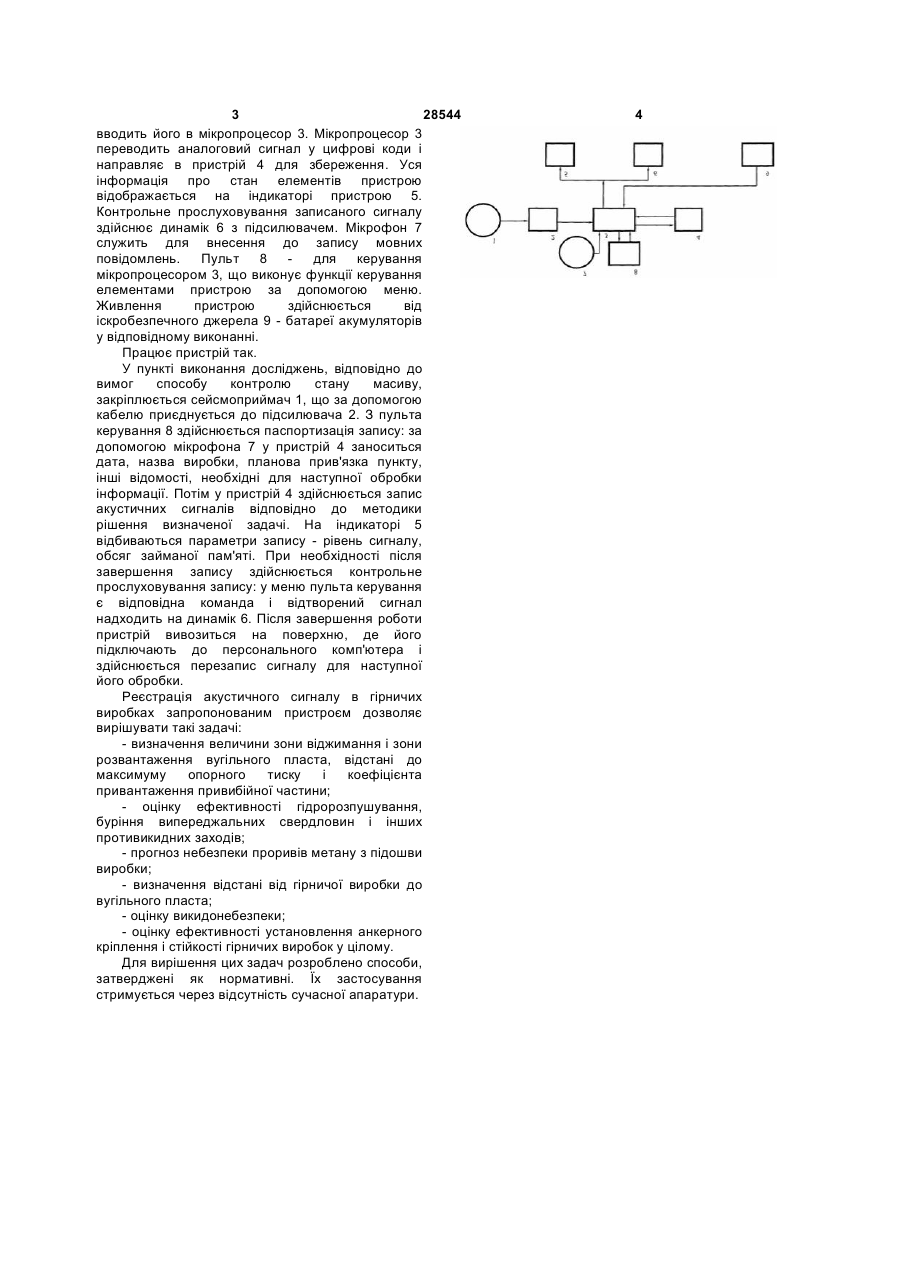

Пристрій для реєстрації акустичного сигналу в гірничих виробках, що містить сейсмоприймач, вихід якого з'єднаний зі входом підсилювача, пульт керування і джерело живлення, який відрізняється тим, що він оснащений мікропроцесором, пристроями оперативної пам'яті й індикації, при цьому вихід підсилювача з'єднаний з одним із входів мікропроцесора, другий вхід якого з'єднаний з виходом пульта керування, а вихід - із входом пристрою оперативної пам'яті і входом пристрою для індикації. (19) (21) u200709496 (22) 21.08.2007 (24) 10.12.2007 (72) МХАТВАРІ ТАМАЗ ЯСОНОВИЧ, UA, БУНЧИКОВ В'ЯЧЕСЛАВ МИКОЛАЙОВИЧ, UA, КОЛЧИН ГЕНАДІЙ ІВАНОВИЧ, UA, БОГОУДІНОВ РУСЛАН МУХАМЕТОВИЧ, UA, НИКИФОРОВ ОЛЕКСІЙ ВІКТОРОВИЧ, UA (73) ДЕРЖАВНИЙ МАКІЇВСЬКИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ З БЕЗПЕКИ РОБІТ У ГІРНИЧІЙ ПРОМИСЛОВОСТІ, UA (56) 3 28544 вводить його в мікропроцесор 3. Мікропроцесор 3 переводить аналоговий сигнал у цифрові коди і направляє в пристрій 4 для збереження. Уся інформація про стан елементів пристрою відображається на індикаторі пристрою 5. Контрольне прослуховування записаного сигналу здійснює динамік 6 з підсилювачем. Мікрофон 7 служить для внесення до запису мовних повідомлень. Пульт 8 для керування мікропроцесором 3, що виконує функції керування елементами пристрою за допомогою меню. Живлення пристрою здійснюється від іскробезпечного джерела 9 - батареї акумуляторів у відповідному виконанні. Працює пристрій так. У пункті виконання досліджень, відповідно до вимог способу контролю стану масиву, закріплюється сейсмоприймач 1, що за допомогою кабелю приєднується до підсилювача 2. З пульта керування 8 здійснюється паспортизація запису: за допомогою мікрофона 7 у пристрій 4 заноситься дата, назва виробки, планова прив'язка пункту, інші відомості, необхідні для наступної обробки інформації. Потім у пристрій 4 здійснюється запис акустичних сигналів відповідно до методики рішення визначеної задачі. На індикаторі 5 відбиваються параметри запису - рівень сигналу, обсяг займаної пам'яті. При необхідності після завершення запису здійснюється контрольне прослуховування запису: у меню пульта керування є відповідна команда і відтворений сигнал надходить на динамік 6. Після завершення роботи пристрій вивозиться на поверхню, де його підключають до персонального комп'ютера і здійснюється перезапис сигналу для наступної його обробки. Реєстрація акустичного сигналу в гірничих виробках запропонованим пристроєм дозволяє вирішувати такі задачі: - визначення величини зони віджимання і зони розвантаження вугільного пласта, відстані до максимуму опорного тиску і коефіцієнта привантаження привибійної частини; - оцінку ефективності гідророзпушування, буріння випереджальних свердловин і інших противикидних заходів; - прогноз небезпеки проривів метану з підошви виробки; - визначення відстані від гірничої виробки до вугільного пласта; - оцінку викидонебезпеки; - оцінку ефективності установлення анкерного кріплення і стійкості гірничих виробок у цілому. Для вирішення цих задач розроблено способи, затверджені як нормативні. Їх застосування стримується через відсутність сучасної апаратури. 4
