Пристрій для оптичної спектроскопії матеріалів

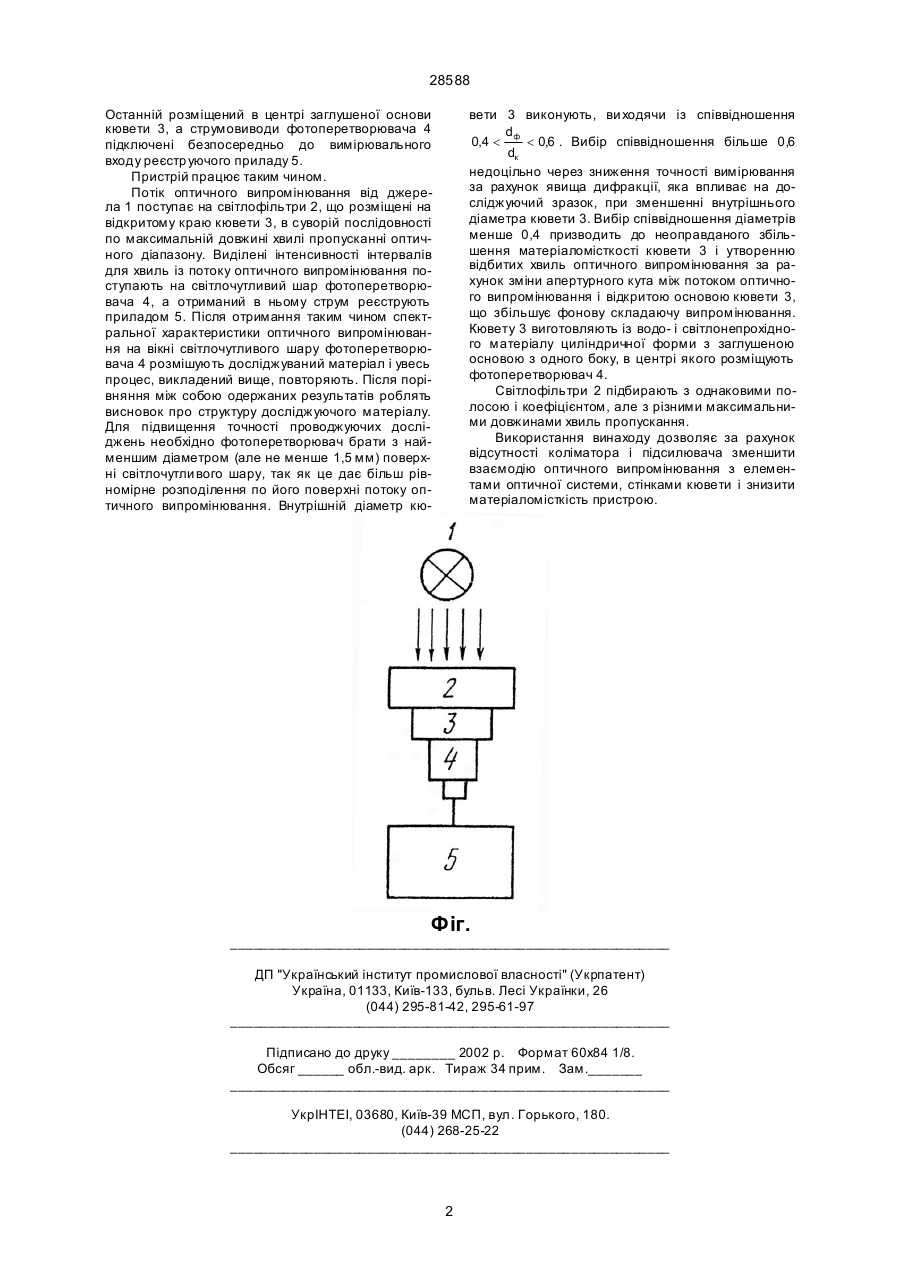

Пристрій для оптичної спектроскопії матеріалів, включаючий джерело оптичного випромінювання, монохроматор у вигляді набору світлофільтрів, кювети з розміщеним в ній досліджуючим ма 28588 Останній розміщений в центрі заглушеної основи кювети 3, а струмовиводи фотоперетворювача 4 підключені безпосередньо до вимірювального входу реєстр уючого приладу 5. Пристрій працює таким чином. Потік оптичного випромінювання від джерела 1 поступає на світлофільтри 2, що розміщені на відкритому краю кювети 3, в суворій послідовності по максимальній довжині хвилі пропусканні оптичного діапазону. Виділені інтенсивності інтервалів для хвиль із потоку оптичного випромінювання поступають на світлочутливий шар фотоперетворювача 4, а отриманий в ньому струм реєструють приладом 5. Після отримання таким чином спектральної характеристики оптичного випромінювання на вікні світлочутливого шару фотоперетворювача 4 розмішують досліджуваний матеріал і увесь процес, викладений вище, повторяють. Після порівняння між собою одержаних результатів роблять висновок про структуру досліджуючого матеріалу. Для підвищення точності проводжуючих досліджень необхідно фотоперетворювач брати з найменшим діаметром (але не менше 1,5 мм) поверхні світлочутли вого шару, так як це дає більш рівномірне розподілення по його поверхні потоку оптичного випромінювання. Внутрішній діаметр кю вети 3 виконують, ви ходячи із співвідношення dф 0,4 < < 0,6 . Вибір співвідношення більше 0,6 dк недоцільно через зниження точності вимірювання за рахунок явища дифракції, яка впливає на досліджуючий зразок, при зменшенні внутрішнього діаметра кювети 3. Вибір співвідношення діаметрів менше 0,4 призводить до неоправданого збільшення матеріаломісткості кювети 3 і утворенню відбитих хвиль оптичного випромінювання за рахунок зміни апертурного кута між потоком оптичного випромінювання і відкритою основою кювети 3, що збільшує фонову складаючу випромінювання. Кювету 3 виготовляють із водо- і світлонепрохідного матеріалу циліндричної форми з заглушеною основою з одного боку, в центрі якого розміщують фотоперетворювач 4. Світлофільтри 2 підбирають з однаковими полосою і коефіцієнтом, але з різними максимальними довжинами хвиль пропускання. Використання винаходу дозволяє за рахунок відсутності коліматора і підсилювача зменшити взаємодію оптичного випромінювання з елементами оптичної системи, стінками кювети і знизити матеріаломісткість пристрою. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
