Камера для пропарювання пиломатеріалів
Номер патенту: 28720
Опубліковано: 25.12.2007
Автори: Павлюст Володимир Миколайович, Безноско Юрій Леонідович, Білей Петро Васильович, Андрашек Йосип Володимирович
Формула / Реферат
Камера для пропарювання пиломатеріалів, що виготовлена з будівельних матеріалів у вигляді тепло- і гідроізольованого корпусу, яка відрізняється тим, що в підлозі камери знаходиться ємність з водою, де для нагрівання води прокладені труби, через які пропускаються топкові гази від спалювання деревинних відходів, накрита зверху решітчастим настилом із дерев'яних брусків, а над ємністю знаходиться робочий простір камери, де складено штабель пиломатеріалів, що пропарюються, також камеру оснащено запобіжним клапаном для зняття надлишкового тиску, витяжним каналом для випуску зайвої пари та системою автономного водопостачання для поповнення ємності водою.
Текст

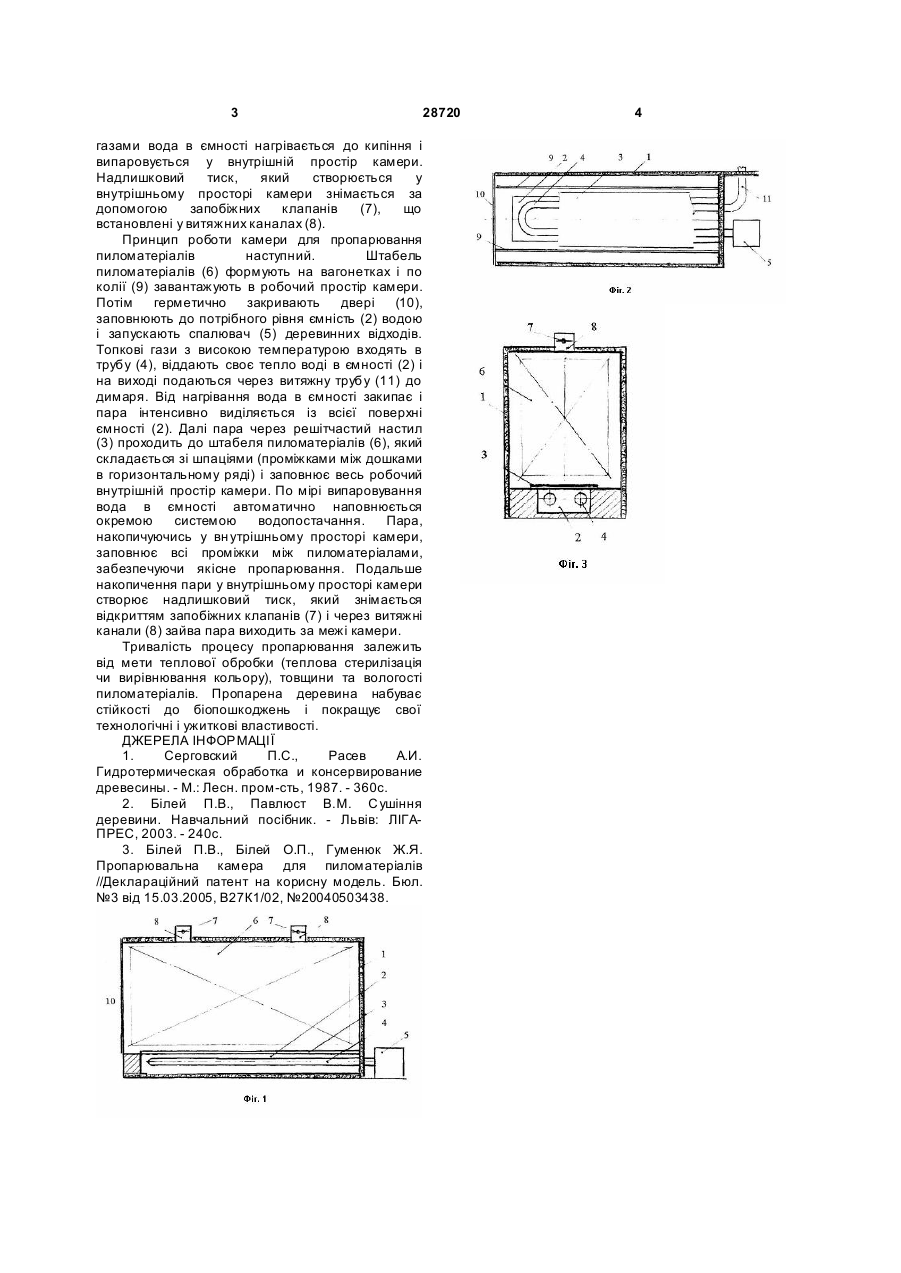

Камера для пропарювання пиломатеріалів, що виготовлена з будівельних матеріалів у вигляді теплоі гідроізольованого корпусу, яка 3 28720 газами вода в ємності нагрівається до кипіння і випаровується у внутрішній простір камери. Надлишковий тиск, який створюється у внутрішньому просторі камери знімається за допомогою запобіжних клапанів (7), що встановлені у витяжних каналах (8). Принцип роботи камери для пропарювання пиломатеріалів наступний. Штабель пиломатеріалів (6) формують на вагонетках і по колії (9) завантажують в робочий простір камери. Потім герметично закривають двері (10), заповнюють до потрібного рівня ємність (2) водою і запускають спалювач (5) деревинних відходів. Топкові гази з високою температурою входять в трубу (4), віддають своє тепло воді в ємності (2) і на виході подаються через витяжну трубу (11) до димаря. Від нагрівання вода в ємності закипає і пара інтенсивно виділяється із всієї поверхні ємності (2). Далі пара через решітчастий настил (3) проходить до штабеля пиломатеріалів (6), який складається зі шпаціями (проміжками між дошками в горизонтальному ряді) і заповнює весь робочий внутрішній простір камери. По мірі випаровування вода в ємності автоматично наповнюється окремою системою водопостачання. Пара, накопичуючись у вн утрішньому просторі камери, заповнює всі проміжки між пиломатеріалами, забезпечуючи якісне пропарювання. Подальше накопичення пари у внутрішньому просторі камери створює надлишковий тиск, який знімається відкриттям запобіжних клапанів (7) і через витяжні канали (8) зайва пара виходить за межі камери. Тривалість процесу пропарювання залежить від мети теплової обробки (теплова стерилізація чи вирівнювання кольору), товщини та вологості пиломатеріалів. Пропарена деревина набуває стійкості до біопошкоджень і покращує свої технологічні і ужиткові властивості. ДЖЕРЕЛА ІНФОРМАЦІЇ 1. Серговский П.С., Расев А.И. Гидротермическая обработка и консервирование древесины. - М.: Лесн. пром-сть, 1987. - 360с. 2. Білей П.В., Павлюст В.М. С ушіння деревини. Навчальний посібник. - Львів: ЛІГАПРЕС, 2003. - 240с. 3. Білей П.В., Білей О.П., Гуменюк Ж.Я. Пропарювальна камера для пиломатеріалів //Деклараційний патент на корисну модель. Бюл. №3 від 15.03.2005, В27К1/02, №20040503438. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюChamber for steaming of lumber
Автори англійськоюBilei Petro Vasyliovych, Andrashek Yosyp Volodymyrovych, Pavliust Volodymyr Mykolaiovych, Beznosko Yurii Leonidovych
Назва патенту російськоюКамера для пропаривания пиломатериалов
Автори російськоюБилей Петр Васильевич, Андрашек Иосиф Владимирович, Павлюст Владимир Николаевич, Безноско Юрий Леонидович
МПК / Мітки
МПК: B27K 1/00
Мітки: камера, пиломатеріалів, пропарювання
