Пластичне мастило

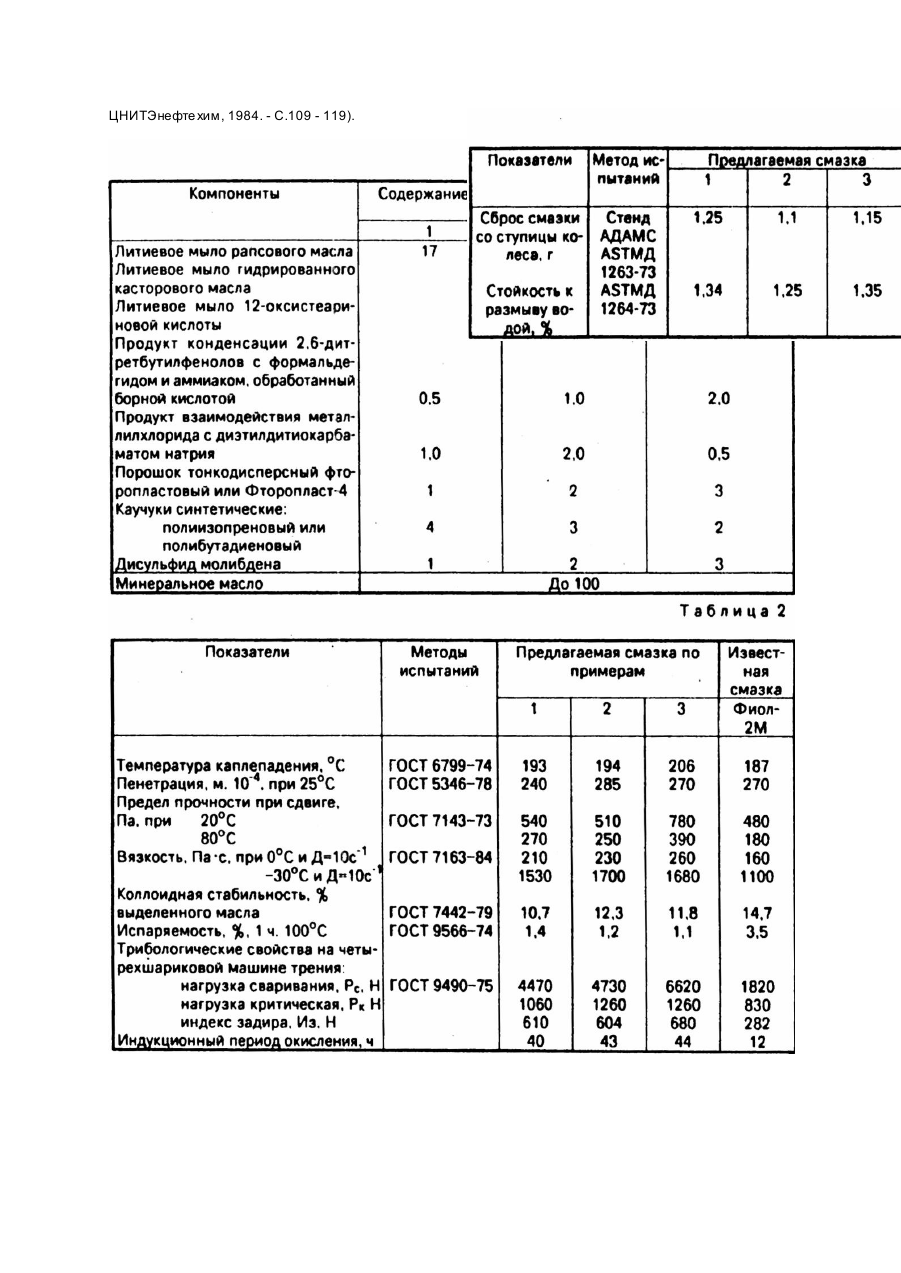

Изобретение относится к области пластичных смазок, предназначенных для открытых узлов трения горношахтного оборудования. Условия работы смазки в открытых подшипниках узлов трения подъемных установок вертикальных стволов, магистральных наклонных выработок, а также компрессорных и насосных установок, работающих под землей, предъявляют к смазке ряд специфических требований: смазка должна препятствовать попаданию в узел трения влаги, пыли и прочих инородных частиц (песка, угля и пр.) и не вытекать из узла трения при любом расположении его к горизонту. Наиболее близкой по составу к заявляемой является многоцелевая смазка Фиол-2М следующего состава, мас.%: Литиевое мыло гидрированного касторового масла 11,5 Дифениламин 0,4 Полиизобутилен П-20 3,5 Дисульфид молибдена 2 Минеральное масло До 100 Известная смазка имеет недостаточно высокие смазочные свойства, характеризуется недостаточной стойкостью к размыву водой, не защищает узел от попадания инородных частиц, вытекает из узла при его наклонном расположении. Авторы изобретения решают задачу создания пластичной смазки для работы в открытых подшипниках качения узлов трения горношахтного оборудования, работоспособной в широком интервале температур и нагрузок и отвечающей описанным выше специфическим требованиям условий эксплуатации. Поставленная задача решена заявляемым изобретением. Предлагаемая пластичная смазка на основе минерального масла, литиевого мыла и дисульфида молибдена, дополнительно содержит обработанный борной кислотой продукт конденсации 2,6-дитретбутилфенола и алкилфенолов с формальдегидом и аммиаком, продукт взаимодействия металлилхлорида с диэтилдитиокарбаматом натрия, политетрафторэтилен и каучук синтетический, а в качестве загусти теля содержит литиевое мыло растительного масла или 12-оксистеариновой кислоты, мас.%: Литиевое мыло растительного масла или гидрированного касторового масла, или 1210 - 17 оксистеариновой кислоты Обработанный борной кислотой продукт конденсации 2,6дитретбутилфенола и алкилфенола с формальдегидом и аммиаком 0,5 - 2,0 Политетрафторэтилен 1,0 - 3,0 Каучук синтетический 2,0 - 4,0 Продукт взаимодействия металлилхлорида с диэтилдитиокарбаматом натрия 0,5 - 2,0 Дисульфид молибдена 1,0 - 3,0 Минеральное масло Остальное Отличительные признаки заявляемой связки в сочетания с известными компонентами в найденном авторами количественном соотношении создают новую композицию пластичной смазки с высокими трибологическими характеристиками, работоспособную в интервале температур -30 +120°C кратковременно +130°C, а также обладающую новой особенностью: высокой адгезией к металлам трущейся пары и устойчивостью к размыву водой, что наряду с высокими показателями объемно-механических свойств обеспечивает пригодность смазки для работы в открытых узлах трения горношахтного оборудования. Приведенные данные (см. табл.2, 3) наглядно свидетельствуют, что предлагаемая смазка превосходит известные по показателям сброса из ступицы колеса на стенде АДАМС и устойчивости к размыву водой. Натурные испытания смазки показали, что она работоспособна в интервале температур -30 +120°C (кратковременно 130°C), не вытекает из открытых подшипников горношахтного оборудования, работающего под различными углами наклона к горизонту и надежно препятствуе т попаданию влаги и инородных частиц к трущимся поверхностям. Для приготовления предложенной смазки в качестве жирового сырья могут быть использованы растительные масла. Рапсовое масло по ГОСТ 8988 - 77, хлопковое масло по ГОСТ 1128 - 75 или 12-оксистеариновая кислота (производится промышленностью по ТУ 38 101721 - 78) или гидрированное касторовое масло (ТУ 38.30201 - 90). Обработанный борной кислотой продукт конденсации 2,6-дитретбутилфенола и алкилфенолов с формальдегидом и аммиаком, выпускается под товарным названием "Присадка "Борин" (ТУ 38 10110003 - 87). Продукт взаимодействия металлилахлорида с диэтилдитиокарбаматом натрия - присадка ИХП14М производится по ТУ 38.40245 - 80, дисульфид молибдена - по ТУ 48 - 19 - 133 - 75. В качестве политетрафторэтилена в составе смазки рекомендуется использовать порошок тонкодисперсный фторопластовый, выпускаемый по ТУ АУЩ.0.091.012 - 89, может быть использован также Фторопласт-4 по ГОСТ 10007 80. В качестве синтетического каучука могут быть использованы каучук марки ЛКИСМ, выпускаемый по ТУ 38.303 - 02 - 55 - 92 в виде масляного концентрата - раствора 1,4-полиизопропена в масле или каучук марки ЛКНСРнизкомолекулярный полибутадиен с содержанием винильных звеньев от 20 до 50, производимый по ТУ 38.303 - 02 - 50 - 91. Смазку готовят по обычной технологии получения пластичных смазок, включающей стадии опыления, обезвоживания, термообработки, структурообразования, стадии ввода присадок и наполнителей, гомогенизации. В табл.1 представлены примеры составов предлагаемой смазки в соответствии с формулой изобретения. В табл.2 приведены физико-химические и некоторые эксплуатационные свойства, в табл.3 показатели по сбросу из ступицы колеса и устойчивости к воздействию воды, наглядно доказывающие преимущества предлагаемой смазки перед известными. Следует отметить также превосходство заявляемой смазки по антиокислительным свойствам, которые оценивали по индукционному периоду окисления (Разработка технологии, освоение и совершенствование процессов производства присадок к смазочным материалам: Методика ВНИИПКнефтехим. М.: ЦНИТЭнефте хим, 1984. - С.109 - 119).
