Електрозапалювач

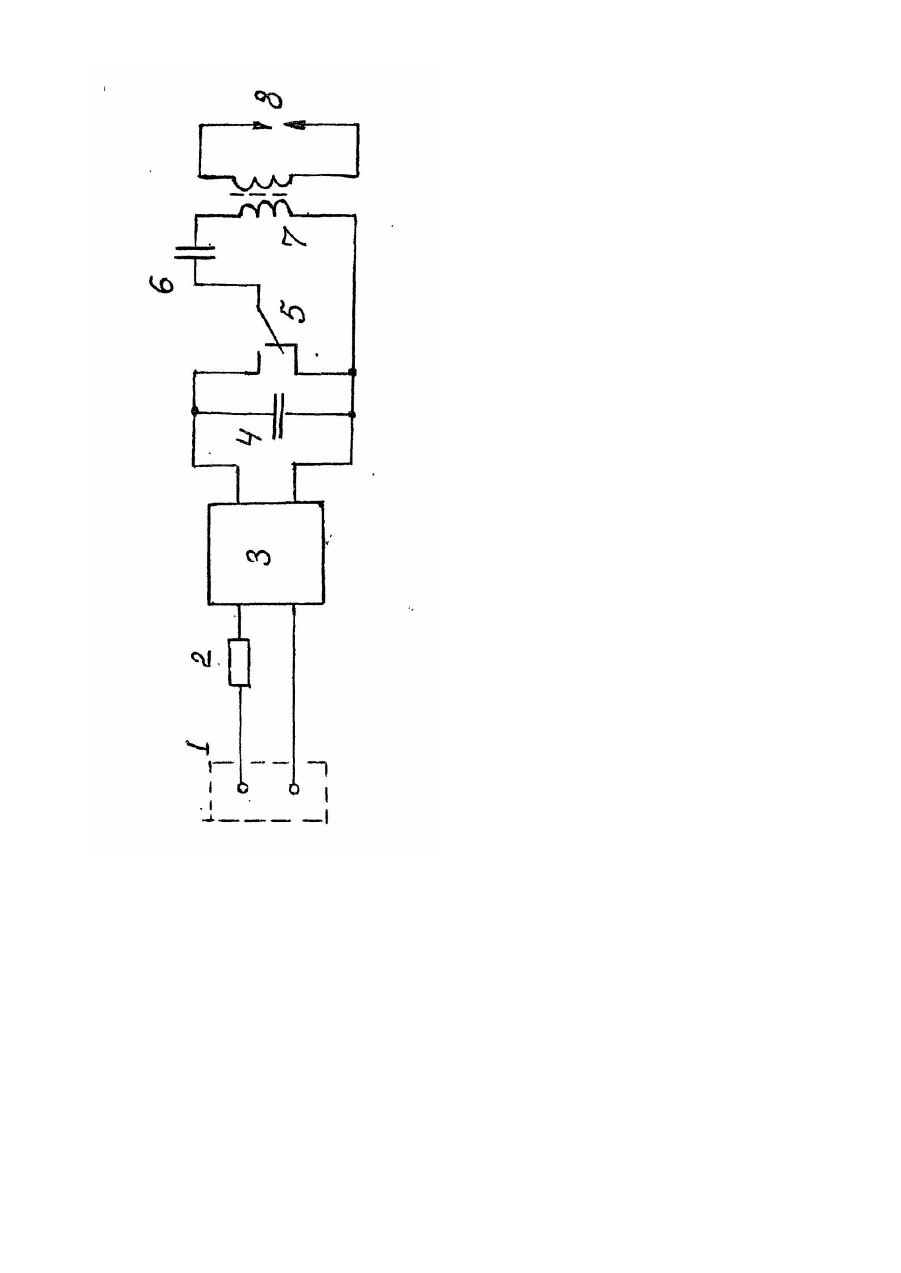

Изобретение относится к бытовым приборам и, в частности, к приборам воспламенения газовых плит, колонок. Известны пьезоэлектрические устройства аналогичного назначения, например, запальное устройство, содержащее блок преобразователей, соединенных с манипулятором и электродами [1]. Такие устройства требуют применения дефицитных пьезопреобразователей и изготовления высокоточных механических узлов, которые изнашиваются в процессе работы. Наиболее близким по технической сущности и достигаемому результату является электровоспламенитель (зажигалка для газовой плиты) [2]. Это устройство содержит источник питания, выполненный в виде батареи, накопительный конденсатор, импульсный высоковольтный трансформатор. клеммы вторичной обмотки которого соединены с разрядником. Кроме того, устройство содержит повышающий преобразователь напряжения источника питания и разрядный тиристор со схемой формирования отпирающих импульсов. Такое устройство обеспечивает удобство в работе, не связано с сетью питания электрическим шнуром, обеспечивает высокую электробезопасность, не содержит механически подвижных элементов, кроме кнопки выключателя. К числу недостатков известной зажигалки для газовой плиты следует отнести достаточн ую сложность электронной схемы, что увеличивает электрические потери, повышает стоимость изделия. Кроме того, необходимо менять батареи питания после их вы хода из строя. Недостатком такой схемы является и то, что электрический заряд, накопленный в конденсаторе, используется при формировании высоковольтного импульса поджога только один раз - в процессе разряда накопительного конденсатора. При этом формируется только один искровой импульс В процессе разряда накопительного конденсатора. В основу изобретения положена задача создать электровоспламенитель, в котором путем изменения режима коммутации и принципа аккумулирования энергии достигается формирование дополнительной искры в разряднике и упрощение конструкции. Поставленная задача решается тем, что в электровоспламенителе, содержащем источник питания, накопительный конденсатор, импульсный высоковольтный трансформатор, клеммы Вторичной обмотки которого соединены с разрядником поджи-гания, согласно изобретению введен, переключатель, первая и вторая входные клеммы которого соединены соответственно с первой и второй выходными клеммами источника питания, а выходная клемма переключателя через накопительный конденсатор, первичную обмотку импульсного высоковольтного трансформатора соединена со второй входной клеммой переключателя, причем источник питания выполнен в виде заряженного конденсатора. На чертеже показана блок-схема электровоспламенителя. Устройство содержит вилку подключения к питающей сети 1, балластный резистор 2, выпрямитель 3, заряжаемый конденсатор 4, переключатель 5, накопительный конденсатор 6, импульсный высоковольтный трансформатор 7 и разрядник поджигания 8. Вилка подключения к питающей сети 1. через балластный резистор 2 и выпрямитель 3 соединена с заряжаемым конденсатором 4. Два вывода этого конденсатора 4 соединены с двумя входными клеммами переключателя 5, а выходной переключаемый контакт через цепочку в виде последовательно включенных накопительного конденсатора 6 и первичной обмотки импульсного высоковольтного трансформатора 7 соединен с одним из выводов, например, нижним, заряженного конденсатора 4. Выходная обмотка импульсного высоковольтного трансформатора 7 изолирована от его управляющей обмотки и подключена к разряднику поджигания 8. Емкость накопительного конденсатора 6 выбирается значительно меньше величины емкости заряжаемого конденсатора 4. Работа электровоспламенителя осуществляется следующим образом. После подключения вилки 1 к питающей сети заряжаемый конденсатор 4 через балластный резистор 2 и выпрямитель 3 накапливает энергию и заряжается в течение небольшого интервала времени. При переключении переключателя 5 через накопительный конденсатор 6 и первичную обмотку трансформатора 7 проходит импульс тока заряда накопительного конденсатора 6, который, заряжаясь, формирует первый высоковольтный импульс на выходной обмотке импульсного высоковольтного трансформатора 7 и разряднике поджигания 8. При переключении переключателя 5 в исходное положение происходит закорачивание цепи накопительного конденсатора 6 через переключатель 5 и первичную обмотку импульсного высоковольтного трансформатора 7, и накопительный конденсатор 6 разряжается, формируя второй высоковольтный импульс на разряднике поджигания 8. Таким образом, электрический заряд накопительного конденсатора 6 используется дважды при формировании поджигающих искр на выходе устройства: первый раз при заряде накопительного конденсатора 6. а второй - при его разряде. Энергия искры определяется энергией, запасаемой накопительным конденсатором 6. Работа электровоспламенителя возможна в двух режимах: непрерывного подключения к питающей сети и за счет энергии, запасенной в заряжаемом конденсаторе 4 в течение определенного интервала . времени после отключения от питающей сети. Второй режим представляет наибольший интерес для реализации переносных, многоискровых, безопасных бытовых электровоспламенителей. Реализация предлагаемого устройства позволяет получить простой электровоспламенитель бытовых газовых приборов, не требующий питающих батарей и шнура подключения к сети, простой по конструкции и надежный в работе.
