Кутовий редуктор
Номер патенту: 63028
Опубліковано: 15.01.2004
Автори: Іщенко Олександр Анатольович, Тардов Герман Арсентьович, Бєляєв Федір Федорович
Формула / Реферат

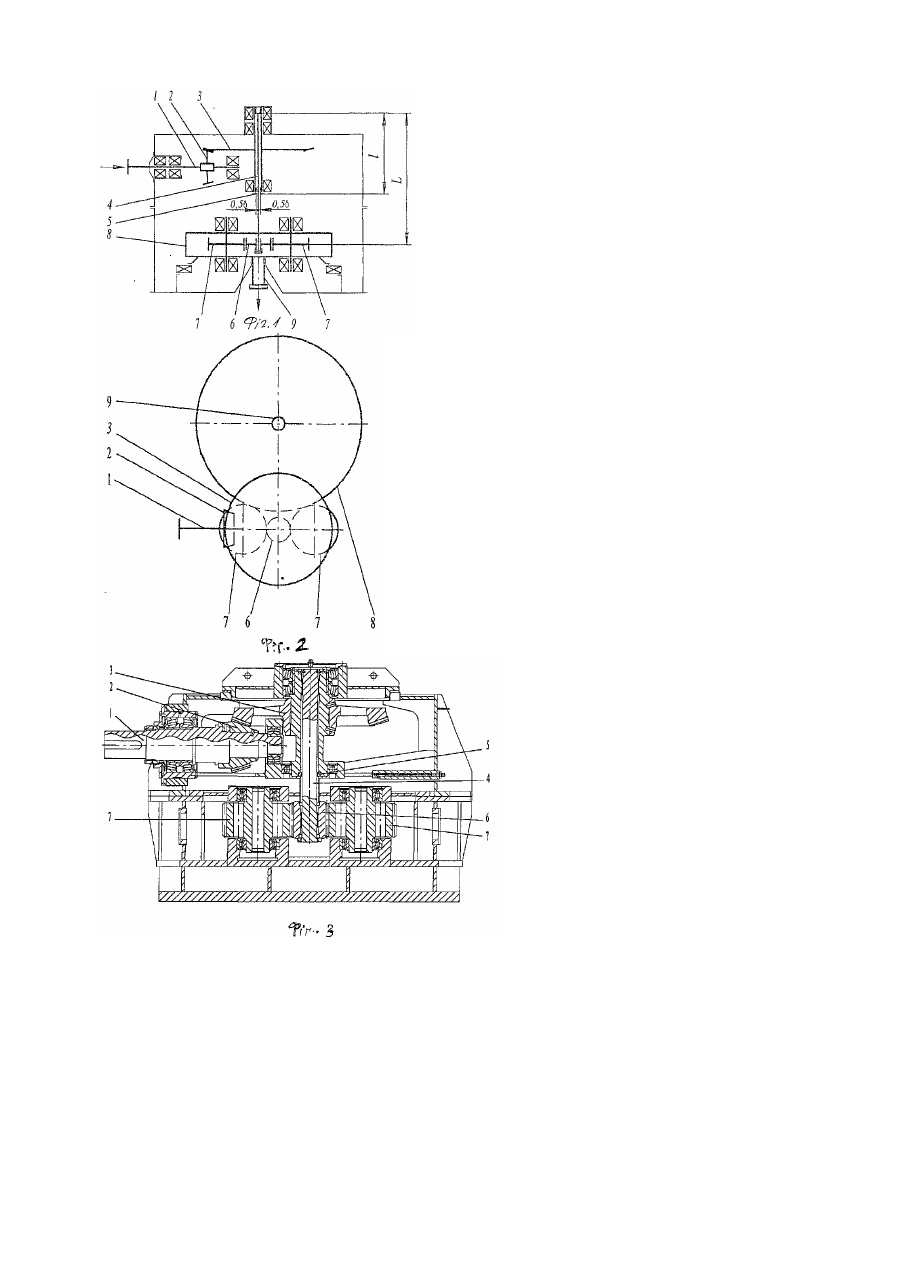

Кутовий редуктор, який містить швидкохідний конічний ступінь, що складається із вхідного швидкохідного вала редуктора із закріпленою на ньому ведучою конічною шестірнею та веденого конічного колеса, тихохідний циліндричний ступінь, що складається із ведучої циліндричної шестірні та веденого циліндричного колеса, закріпленого на вихідному тихохідному валу редуктора, який відрізняється тим, що вісь вихідного тихохідного вала редуктора розміщена в вертикальній площині по відношенню до осі вхідного швидкохідного вала, тихохідний циліндричний ступінь з'єднаний з швидкохідним конічним ступенем вертикальним торсіонним валом, який розміщено всередині вала веденого конічного колеса, причому один його кінець закріплений на валу цього колеса, а другий проходить крізь обмежувальне кільце, установлене на валу веденого конічного колеса на виході з нього торсіонного вала, при цьому на консольному кінці торсіонного вала закріплена ведуча циліндрична шестірня, яка через дві проміжні шестерні, розміщені по обидві її сторони так, що їх осі знаходяться в одній площині з віссю ведучої циліндричної шестірні, сполучена з веденим циліндричним колесом, крім того, переміщення консольного кінця торсіонного вала із закріпленою на ньому ведучою циліндричною шестірнею визначається величиною зазору між внутрішнім діаметром обмежувального кільця та зовнішнім діаметром торсіонного вала, яка дорівнює:
,

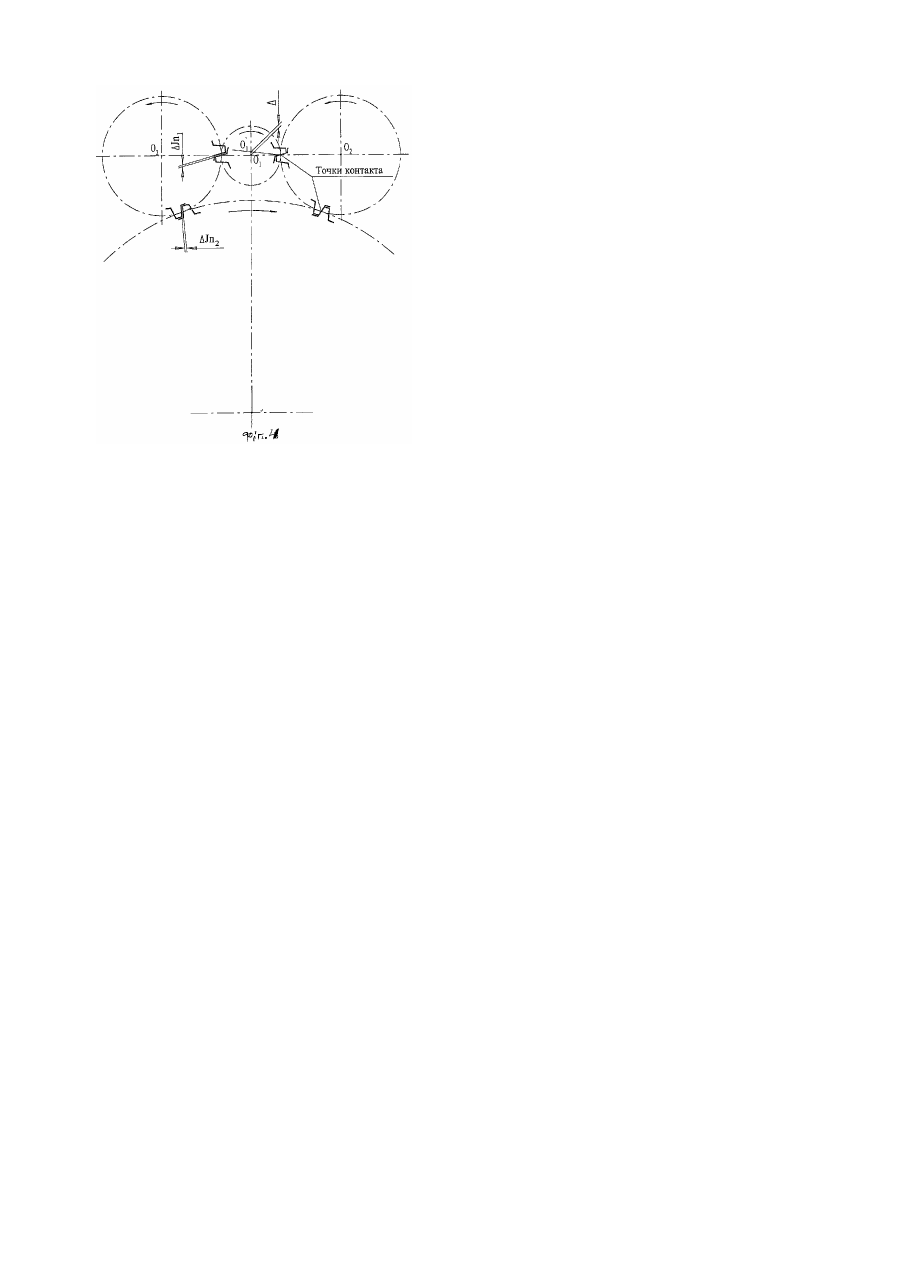

де
- величина обмежуючого зазору;
- різниця зазорів в зачепленні ведучої циліндричної шестірні з проміжними шестернями ступеня;
- різниця зазорів в зачепленні проміжних шестерень циліндричного ступеня з веденим зубчатим колесом;
l - відстань розміщення обмежувального кільця від місця закріплення торсіонного вала на веденому конічному колесі;
L - відстань від місця закріплення ведучої циліндричної шестірні на консольному кінці торсіонного вала до місця його закріплення на веденому конічному колесі.
Додаткова інформація
Назва патенту англійськоюAngular reducer
Автори англійськоюTardov Herman Arsentiovych, Beliaiev Fedir Fedorovych
Назва патенту російськоюУгловой редуктор
Автори російськоюТардов Герман Арсентьевич, Беляев Федор Федорович
МПК / Мітки
МПК: F16H 3/02
