Засіб термічної обробки порошків
Номер патенту: 2977
Опубліковано: 26.12.1994
Автори: Кадиров Валерій Хабібович, Дубров Олександр Миколайович, Чуприна Валентина Григор'ївна, Стеценко Володимир Петрович, Буланов Вадим Микитович
Формула / Реферат

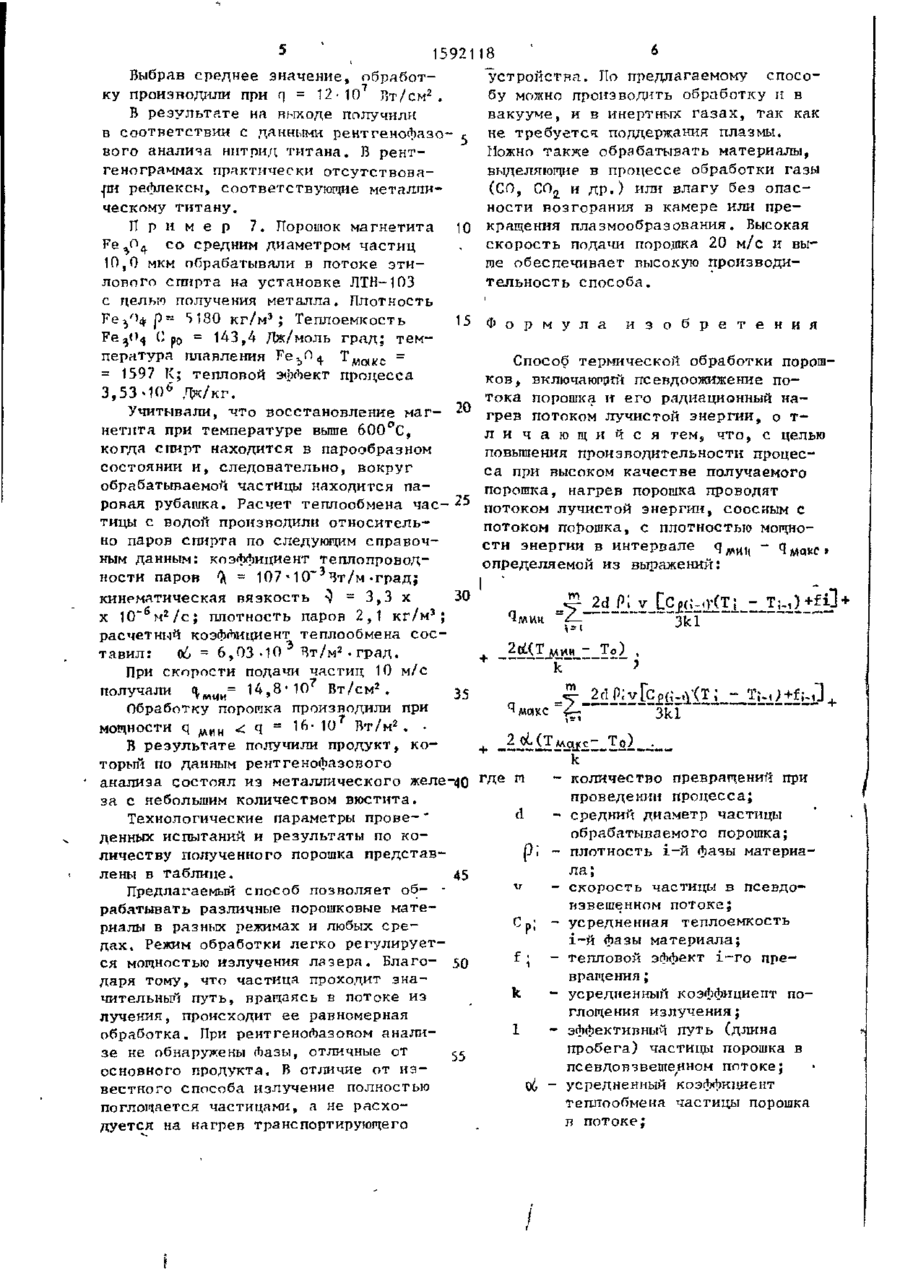

Способ термической обработки порошков, включающий псевдоожижение потока порошка и его радиационный нагрев потоком лучистой энергии, отличающийся тем, что, с целью повышения производительности процесса при высоком качестве получаемого порошка, нагрев порошка проводят потоком лучистой энергии, соосным с потоком порошка, с плотностью мощности энергии в интервале qмин — qмакс определяемой из выражений:

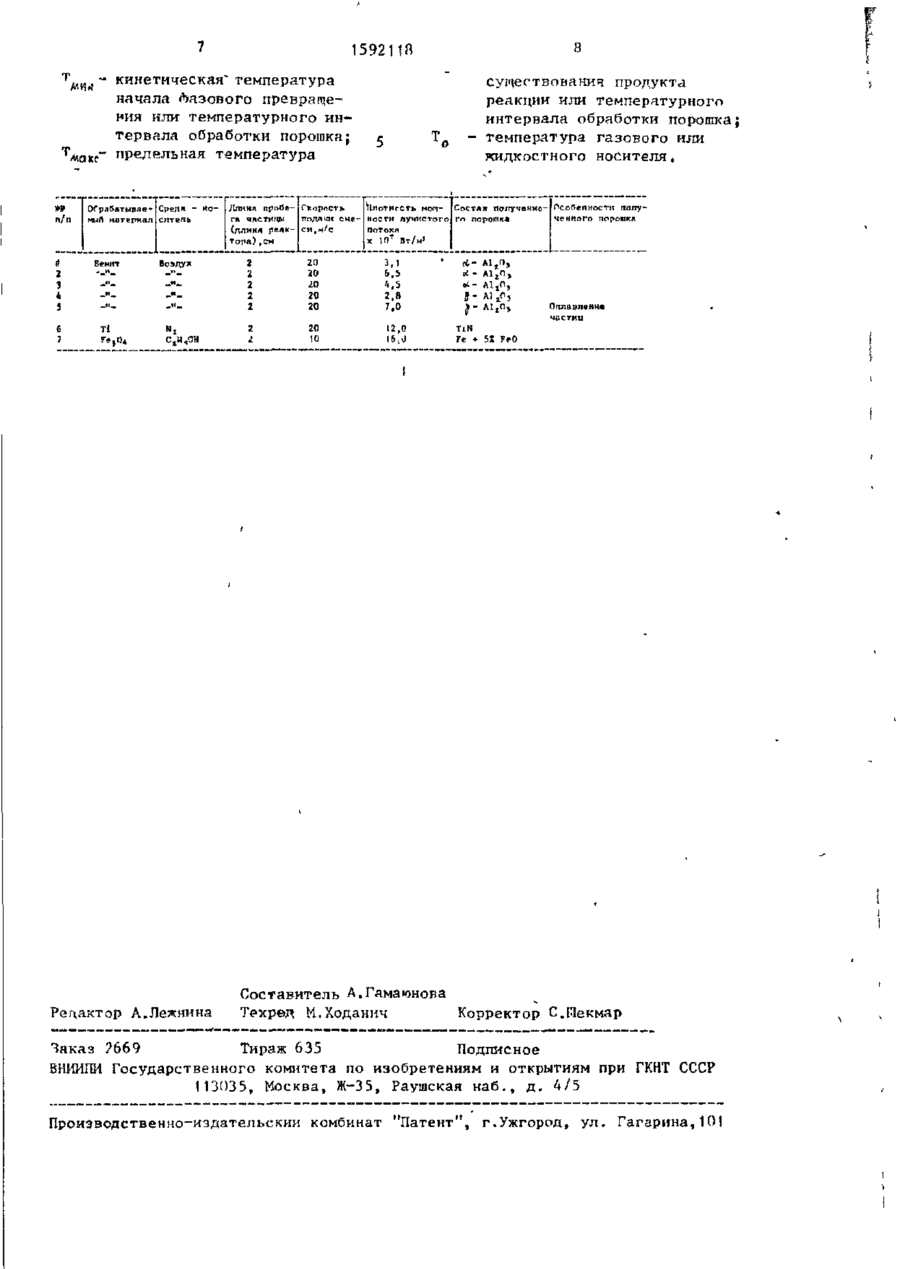

где m — количество превращений при проведении процесса; d — средний диаметр частицы обрабатываемого порошка; р — плотность і-й фазы материала; v — скорость частицы в псевдовзвешенном потоке; Ср — усредненная теплоемкость і-й фазы материала; f — тепловой эффект і-го превращения; k — усредненный коэффициент поглощения излучения; l— эффективный путь (длина пробега) частицы порошка в псевдовзвешенном потоке; а — усредненный коэффициент теплообмена частицы порошка в потоке; Тмин — кинетическая температура начала фазового превращения или температурного интервала обработки порошка; Тмакс — предельная температура существования продукта реакции или температурного интервала обработки порошка; T0 — температура газового или жидкостного носителя.
Текст
СОЮЗ СОЗЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 В 22 F 1/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОП тишьаишиш (21) 4610219/31-02 1 (22) 2 9 . 1 1 . 8 8 (46) 1 5 . 0 9 . 9 0 . Бюл. № 34 (71) Институт проблем материаловедения АН УССР (72) В.П.Стеценко, А.Н.Дубов, В.Н.Буланов, В.Х.Кадыров и В.Г.Чупрына (53) 6 2 1 . 7 6 2 . 3 2 ( 0 8 8 . 8 ) (56) Авторское свидетельство СССР № 558758, к л . В 22 F 1/00, 1977. Авторское свидетельство СССР № 452429, к л . В 22 F 1/00, 1974. И з о б р е т е н и е о т н о с и т с я к порошковой м е т а л л у р г и и , в ч а с т н о с т и к с п о с о бам т е р м и ч е с к о й о б р а б о т к и порошков в псевдовэвешенном с о с т о я н и и . Целью и з о б р е т е н и я я в л я е т с я повыше ние п р о и з в о д и т е л ь н о с т и п р о ц е с с а при, высоком к а ч е с т в е п о л у ч а е м о г о порошка Способ осуществляют следующим спо собом. П р и м е р . Порошок бемита А12Оз'Н20 подвергали термообработке концентрированным потоком и з л у ч е н и я СО £ л а з е р а т и п а ЛГ-43 с целью получе ния к о р у н д а Ы.' А 1 г 0 а . Средний д и а м е т р частиц порошка с о с т а в л я л S мкм. Длина р е а к т о р а , соответствующая д л и не п р о б е г а частицы порошка в п о т о к е и з л у ч е н и я , 1 - 2 см = 2-10~ м. Обработку проводили в воздушном пото к е . С к о р о с т ь ч а с т и ц порошка с о с т а в л я (54) СПОСОБ ТЕРШЧЕСКОЙ ОБРАБОТКИ ПОРОШКОВ ( 5 7 ) И з о б р е т е н и е о т н о с и т с я к порошковой металлургии, в ч а с т н о с т и к с п о с о б а м т е р м и ч е с к о й о б р а б о т к и порошков в п с е в д о в з в е ш е н н о м с о с т о я н и и . Цель и з о б р е т е н и я 1 - повышение п р о и з в о д и т е л ь н о с т и п р о ц е с с а при высоком к а ч е с т в е п о л у ч а е м о г о порошка. Поток п с е в д о в з в е ш е н н о г о порошка н а г р е в а ю т п о т о ком л у ч и с т о й э н е р г и и , соосным г п о т о ком п о р о ш к а , с п л о т н о с т ь ю мощности п интервале q м и н - qM0,KC, определяемом и з выражений, приведенных в описании и з о б р е т е н и я , 1 т а б л . л а 20 м / с . Остальные справочкыр д а н ные следующие: т е м п е р а т у р а п е р е х о д а А1 г О 3 -Н г О-*]С А 1 ^ О 3 Т , = 3 0 0 ° С ; т е м п е р а т у р а п е р е х о д я у. А 1 2 0 з - + ^ ' А 1 2 0 з т = = 1000°С; т е п л о е м к о с т ь А1 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of thermal working of powders
Автори англійськоюDubrov Oleksandr Mykolaiovych, Stetsenko Volodymyr Petrovych, Bulanov Vadym Mykytovych, Kadyrov Valerii Khabibovych, Chupryna Valentyna Hryhoriivna
Назва патенту російськоюСпособ термической обработки порошков
Автори російськоюДубров Александр Николаевич, Стеценко Владимир Петрович, Буланов Вадим Никитович, Кадыров Валерий Хабибович, Чуприна Валентина Григорьевна
МПК / Мітки
МПК: B22F 1/00
Мітки: обробки, порошків, термічної, засіб
Код посилання
<a href="https://ua.patents.su/4-2977-zasib-termichno-obrobki-poroshkiv.html" target="_blank" rel="follow" title="База патентів України">Засіб термічної обробки порошків</a>
Засіб обробки деталей
Номер патенту: 1949
Опубліковано: 20.12.1994
Автори: Гришин Володимир Сергійович, Морозенко Вадим Никифорович, Лапшин Сергій Павлович, Лиходєй Олександр Кирилович, Бондаренко Леонід Іванович, Проволоцький Олександр Євдокимович, Литвиненко Вячеслав Тимофійович
Мітки: обробки, засіб, деталей
Формула / Реферат:
Способ обработки деталей, включающий электроэрозионное легирование поверхностей и визуальный контроль сплошности покрытия, отличающийся тем, что, с целью повышения износостойкости деталей, перед визуальным контролем производят гидроабразивную обработку детали с внедрением абразивных частиц на величину 0,05—0,1 от максимальной толщины слоя, полученного при легировании, а затем выявляют участки без легируемого слоя и по ним повторно проводят...
Спосіб термічної обробки сталевого дробу
Номер патенту: 723
Опубліковано: 15.12.1993
Автори: Кир'якова Наталія Васильовна, Затуловський Сергій Семенович, Мудрук Леонід Олександрович
Мітки: дробу, спосіб, сталевого, термічної, обробки
Формула / Реферат:
Формула изобретения1. Способ термической обработки стальной дроби, включающий нагрев ее в засыпке вещества, разлагающегося с образованием окислительной атмосферы, отличающийся тем, что, с целью повышения качества дроби, в качестве вещества используют глинистокарбонатную засыпку, а нагрев ведут при послойном размещении дроби и засыпки при толщине слоев дроби 50-100мм и количестве засыпки 1,5-2,5% от массы дроби.2. Способ по п.1,...
Спосіб термічної обробки двофазних титанових сплавів мартенситного класу
Номер патенту: 1305
Опубліковано: 25.03.1994
Автори: Єлагина Людмила Олександрівна, Марковський Павло Євгенович, Брун Морис Якович, Гріднев Віталій Никифорович, Свечников Василь Львович, Варфоломієва Людмила Василівна, Смирнов Олексій Михайлович, Івасишин Орест Михайлович, Годін Наум Львович, Ошкадьоров Станіслав Петрович
МПК: C22F 1/18
Мітки: обробки, спосіб, мартенситного, класу, двофазних, термічної, сплавів, титанових
Формула / Реферат:
Способ термической обработки двухфазных титановых сплавов мартснситного класса, включающий нагрев под закалку до температуры на 10— 30 °C выше температуры полиморфного превращения, охлаждение до комнатной температуры и отжиг, отличающийся тем, что, с целью повышения уровня механических свойств путем преобразования пластинчатой структуры в глобулярную, нагрев под закалку проводят со скоростью ...
Піч для термічної обробки
Номер патенту: 1474
Опубліковано: 25.07.1994
Автори: Огінський Володимир Володимирович, Гагарін Віктор Миколайович, Самбуров Анатолій Яковлевич
МПК: F27B 9/00
Мітки: піч, термічної, обробки
Формула / Реферат:
Печь для термической обработки, содержащая корпус с последовательно расположенными камерами нагрева с нагревателями и охлаждения с заслонками, механизм подъема и опускания заслонок, направляющие для перемещения обрабатываемых деталей, трубопроводы для подвода газа и отвода продуктов испарения, отличающаяся тем, что корпус выполнен с возможностью вертикального поворота, механизм подъема и опускания заслонок выполнен в виде приводной планки с...
Пристрій для транспортування завантажувальних решіток в печі для термічної обробки
Номер патенту: 1076
Опубліковано: 30.12.1993
Автор: Рольф Шустер
МПК: F27D 3/06
Мітки: решіток, пристрій, термічної, завантажувальних, транспортування, печі, обробки
Формула / Реферат:
1. Устройство для транспортирования загрузочных решеток в печи для термической обработки, содержащее одну или несколько несущих загрузочные решетки цепных линий, образованных из отдельных звеньев цепи с ходовыми роликами и имеющих возможность перемещения посредством цепных звездочек от загрузочной вагонетки по направляющим рельсам, расположенным в печи, о т л и ч а ю щ е е с я тем, что, с целью увеличения срока службы, устройство снабжено...
Попередній патент: Термостійкий електропровідний керамічний матеріал
Наступний патент: Знаряддя для безотвального розпушування грунту
Випадковий патент: Спосіб комплексного дослідження структур ділянки кульшового суглоба в пренатальному періоді онтогенезу людини
