Агрегатна фрезерна головка

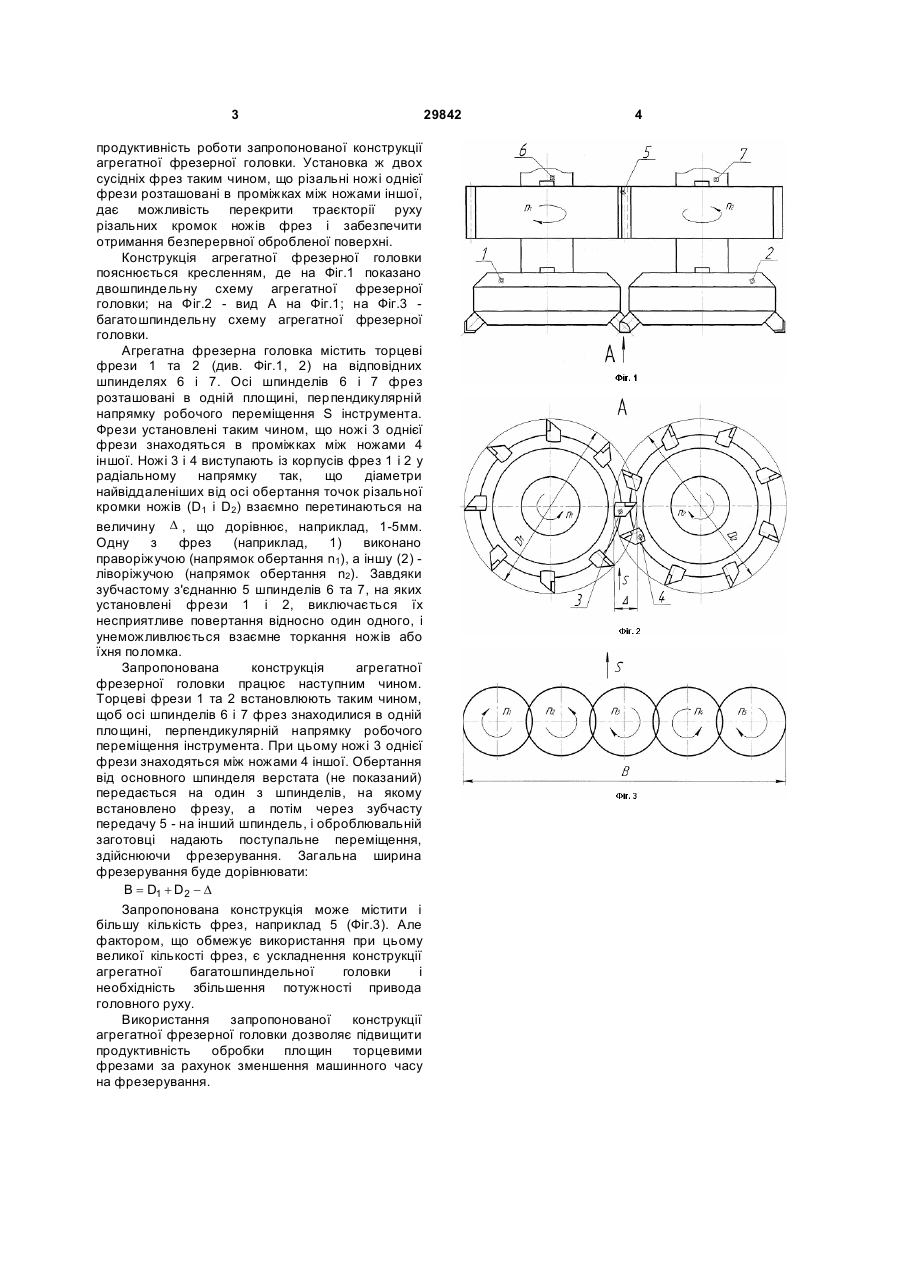

Агрегатна фрезерна головка, що містить щонайменше дві фрези, встановлені на шпинделях з паралельними осями, яка відрізняється тим, що осі шпинделів розташовані в одній площині, перпендикулярній напрямку робочого переміщення інструмента, причому фрези установлені одна відносно одної таким чином, що різальні ножі однієї фрези розташовані в проміжках між ножами іншої. (19) (21) u200711636 (22) 22.10.2007 (24) 25.01.2008 (72) КУШНІРОВ ПАВЛО ВАСИЛЬОВИЧ, UA, СЕРГІЄНКО ОЛЕНА ОЛЕКСАНДРІВНА, UA (73) СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ (СУМДУ), UA (56) 3 продуктивність роботи запропонованої конструкції агрегатної фрезерної головки. Установка ж двох сусідніх фрез таким чином, що різальні ножі однієї фрези розташовані в проміжках між ножами іншої, дає можливість перекрити траєкторії руху різальних кромок ножів фрез і забезпечити отримання безперервної обробленої поверхні. Конструкція агрегатної фрезерної головки пояснюється кресленням, де на Фіг.1 показано двошпиндельну схему агрегатної фрезерної головки; на Фіг.2 - вид А на Фіг.1; на Фіг.3 багатошпиндельну схему агрегатної фрезерної головки. Агрегатна фрезерна головка містить торцеві фрези 1 та 2 (див. Фіг.1, 2) на відповідних шпинделях 6 і 7. Осі шпинделів 6 і 7 фрез розташовані в одній площині, перпендикулярній напрямку робочого переміщення S інструмента. Фрези установлені таким чином, що ножі 3 однієї фрези знаходяться в проміжках між ножами 4 іншої. Ножі 3 і 4 виступають із корпусів фрез 1 і 2 у радіальному напрямку так, що діаметри найвіддаленіших від осі обертання точок різальної кромки ножів (D1 і D2) взаємно перетинаються на величину D , що дорівнює, наприклад, 1-5мм. Одну з фрез (наприклад, 1) виконано праворіжучою (напрямок обертання n1), а іншу (2) ліворіжучою (напрямок обертання n2). Завдяки зубчастому з'єднанню 5 шпинделів 6 та 7, на яких установлені фрези 1 і 2, виключається їх несприятливе повертання відносно один одного, і унеможливлюється взаємне торкання ножів або їхня поломка. Запропонована конструкція агрегатної фрезерної головки працює наступним чином. Торцеві фрези 1 та 2 встановлюють таким чином, щоб осі шпинделів 6 і 7 фрез знаходилися в одній площині, перпендикулярній напрямку робочого переміщення інструмента. При цьому ножі 3 однієї фрези знаходяться між ножами 4 іншої. Обертання від основного шпинделя верстата (не показаний) передається на один з шпинделів, на якому встановлено фрезу, а потім через зубчасту передачу 5 - на інший шпиндель, і оброблювальній заготовці надають поступальне переміщення, здійснюючи фрезерування. Загальна ширина фрезерування буде дорівнювати: B = D1 + D 2 - D Запропонована конструкція може містити і більшу кількість фрез, наприклад 5 (Фіг.3). Але фактором, що обмежує використання при цьому великої кількості фрез, є ускладнення конструкції агрегатної багатошпиндельної головки і необхідність збільшення потужності привода головного руху. Використання запропонованої конструкції агрегатної фрезерної головки дозволяє підвищити продуктивність обробки площин торцевими фрезами за рахунок зменшення машинного часу на фрезерування. 29842 4
