Блок керування для високочастотного джерела зварювального струму

Завантажити PDF файл.

Формула / Реферат

Блок керування для високочастотного джерела зварювального струму, що містить послідовно з'єднані датчик струму, контролер, драйвер і силовий електронний ключ - транзистор, які виконані на печатній платі, який відрізняється тим, що він додатково містить вузол в складі компаратора та таймера, який підключений паралельно до датчика струму та контролера.

Текст

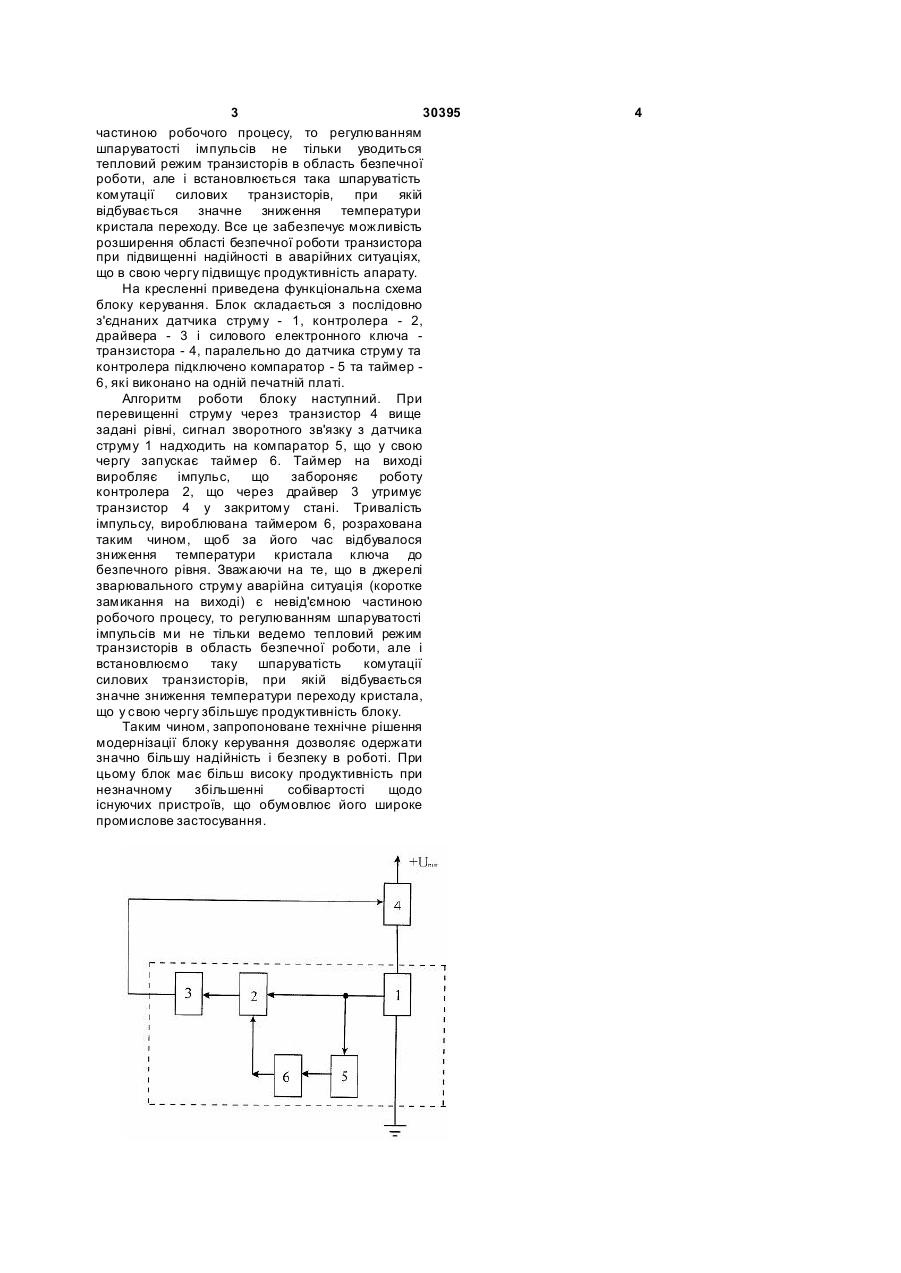

Блок керування для високочастотного джерела зварювального струму, що містить послідовно з'єднані датчик струму, контролер, драйвер і силовий електронний ключ - транзистор, які виконані на печатній платі, який відрізняється тим, що він додатково містить вузол в складі компаратора та таймера, який підключений паралельно до датчика струму та контролера. (19) (21) u200711961 (22) 29.10.2007 (24) 25.02.2008 (72) ГРИШКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, ШУТОВ СТАНІСЛАВ ВІКТОРОВИЧ, UA, ХЛОПЕНОВА ІРИНА АН АТОЛІЇВН А, U A (73) ХЕРСОНСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A (56) 3 30395 частиною робочого процесу, то регулюванням шпаруватості імпульсів не тільки уводиться тепловий режим транзисторів в область безпечної роботи, але і встановлюється така шпаруватість комутації силових транзисторів, при якій відбувається значне зниження температури кристала переходу. Все це забезпечує можливість розширення області безпечної роботи транзистора при підвищенні надійності в аварійних ситуаціях, що в свою чергу підвищує продуктивність апарату. На кресленні приведена функціональна схема блоку керування. Блок складається з послідовно з'єднаних датчика струму - 1, контролера - 2, драйвера - 3 і силового електронного ключа транзистора - 4, паралельно до датчика струму та контролера підключено компаратор - 5 та таймер 6, які виконано на одній печатній платі. Алгоритм роботи блоку наступний. При перевищенні струму через транзистор 4 вище задані рівні, сигнал зворотного зв'язку з датчика струму 1 надходить на компаратор 5, що у свою чергу запускає таймер 6. Таймер на виході виробляє імпульс, що забороняє роботу контролера 2, що через драйвер 3 утримує транзистор 4 у закритому стані. Тривалість імпульсу, вироблювана таймером 6, розрахована таким чином, щоб за його час відбувалося зниження температури кристала ключа до безпечного рівня. Зважаючи на те, що в джерелі зварювального струму аварійна ситуація (коротке замикання на виході) є невід'ємною частиною робочого процесу, то регулюванням шпаруватості імпульсів ми не тільки ведемо тепловий режим транзисторів в область безпечної роботи, але і встановлюємо таку шпаруватість комутації силових транзисторів, при якій відбувається значне зниження температури переходу кристала, що у свою чергу збільшує продуктивність блоку. Таким чином, запропоноване технічне рішення модернізації блоку керування дозволяє одержати значно більшу надійність і безпеку в роботі. При цьому блок має більш високу продуктивність при незначному збільшенні собівартості щодо існуючих пристроїв, що обумовлює його широке промислове застосування. 4
