Переносний термоелектричний холодильник

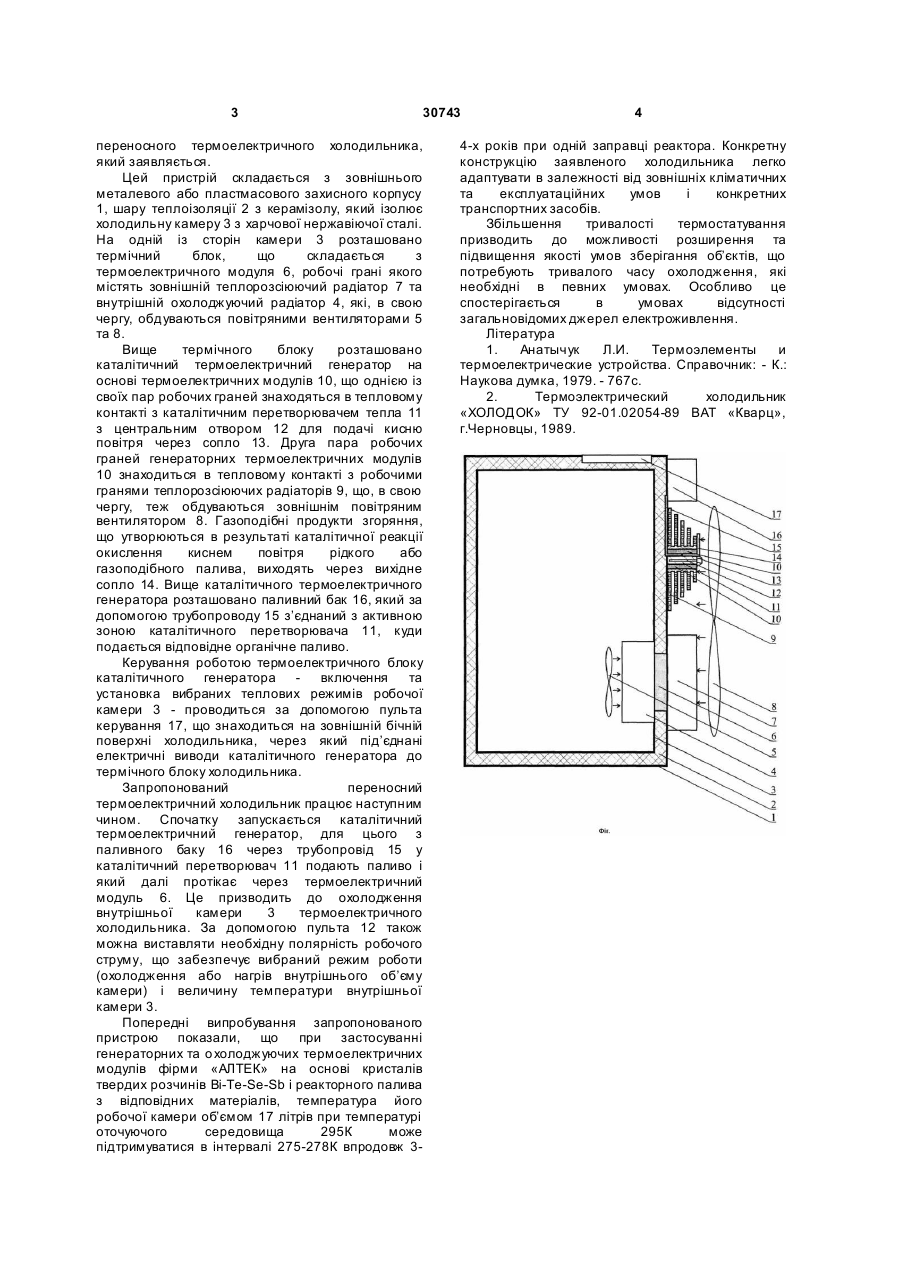

Термоелектричний холодильник на основі зовнішнього корпусу з шаром теплоізоляції та внутрішньої термостатованої камери з охолоджуючим блоком з двох радіаторів і термоелектричних модулів, який відрізняється тим, що він містить реакторний термоелектричний генератор. (19) (21) u200712489 (22) 12.11.2007 (24) 11.03.2008 (72) АЩЕУЛОВ АНАТОЛІЙ АН АТОЛІЙОВИЧ, UA, РОМАНЮК ІГОР СТЕП АНОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КВАРЦ", U A (56) 3 30743 переносного термоелектричного холодильника, який заявляється. Цей пристрій складається з зовнішнього металевого або пластмасового захисного корпусу 1, шару теплоізоляції 2 з керамізолу, який ізолює холодильну камеру 3 з харчової нержавіючої сталі. На одній із сторін камери 3 розташовано термічний блок, що складається з термоелектричного модуля 6, робочі грані якого містять зовнішній теплорозсіюючий радіатор 7 та внутрішній охолоджуючий радіатор 4, які, в свою чергу, обдуваються повітряними вентиляторами 5 та 8. Вище термічного блоку розташовано каталітичний термоелектричний генератор на основі термоелектричних модулів 10, що однією із своїх пар робочих граней знаходяться в тепловому контакті з каталітичним перетворювачем тепла 11 з центральним отвором 12 для подачі кисню повітря через сопло 13. Друга пара робочих граней генераторних термоелектричних модулів 10 знаходиться в тепловому контакті з робочими гранями теплорозсіюючих радіаторів 9, що, в свою чергу, теж обдуваються зовнішнім повітряним вентилятором 8. Газоподібні продукти згоряння, що утворюються в результаті каталітичної реакції окислення киснем повітря рідкого або газоподібного палива, виходять через вихідне сопло 14. Вище каталітичного термоелектричного генератора розташовано паливний бак 16, який за допомогою трубопроводу 15 з’єднаний з активною зоною каталітичного перетворювача 11, куди подається відповідне органічне паливо. Керування роботою термоелектричного блоку каталітичного генератора включення та установка вибраних теплових режимів робочої камери 3 - проводиться за допомогою пульта керування 17, що знаходиться на зовнішній бічній поверхні холодильника, через який під’єднані електричні виводи каталітичного генератора до термічного блоку холодильника. Запропонований переносний термоелектричний холодильник працює наступним чином. Спочатку запускається каталітичний термоелектричний генератор, для цього з паливного баку 16 через трубопровід 15 у каталітичний перетворювач 11 подають паливо і який далі протікає через термоелектричний модуль 6. Це призводить до охолодження внутрішньої камери 3 термоелектричного холодильника. За допомогою пульта 12 також можна виставляти необхідну полярність робочого струму, що забезпечує вибраний режим роботи (охолодження або нагрів внутрішнього об’єму камери) і величину температури внутрішньої камери 3. Попередні випробування запропонованого пристрою показали, що при застосуванні генераторних та о холоджуючих термоелектричних модулів фірми «АЛТЕК» на основі кристалів твердих розчинів Bi-Te-Se-Sb і реакторного палива з відповідних матеріалів, температура його робочої камери об’ємом 17 літрів при температурі оточуючого середовища 295К може підтримуватися в інтервалі 275-278К впродовж 3 4 4-х років при одній заправці реактора. Конкретну конструкцію заявленого холодильника легко адаптувати в залежності від зовнішніх кліматичних та експлуатаційних умов і конкретних транспортних засобів. Збільшення тривалості термостатування призводить до можливості розширення та підвищення якості умов зберігання об’єктів, що потребують тривалого часу охолодження, які необхідні в певних умовах. Особливо це спостерігається в умовах відсутності загальновідомих джерел електроживлення. Література 1. Анатычук Л.И. Термоэлементы и термоелектрические устройства. Справочник: - К.: Наукова думка, 1979. - 767с. 2. Термоэлектрический холодильник «ХОЛОДОК» ТУ 92-01.02054-89 ВАТ «Кварц», г.Черновцы, 1989.
