Вакуум-сонячний колектор

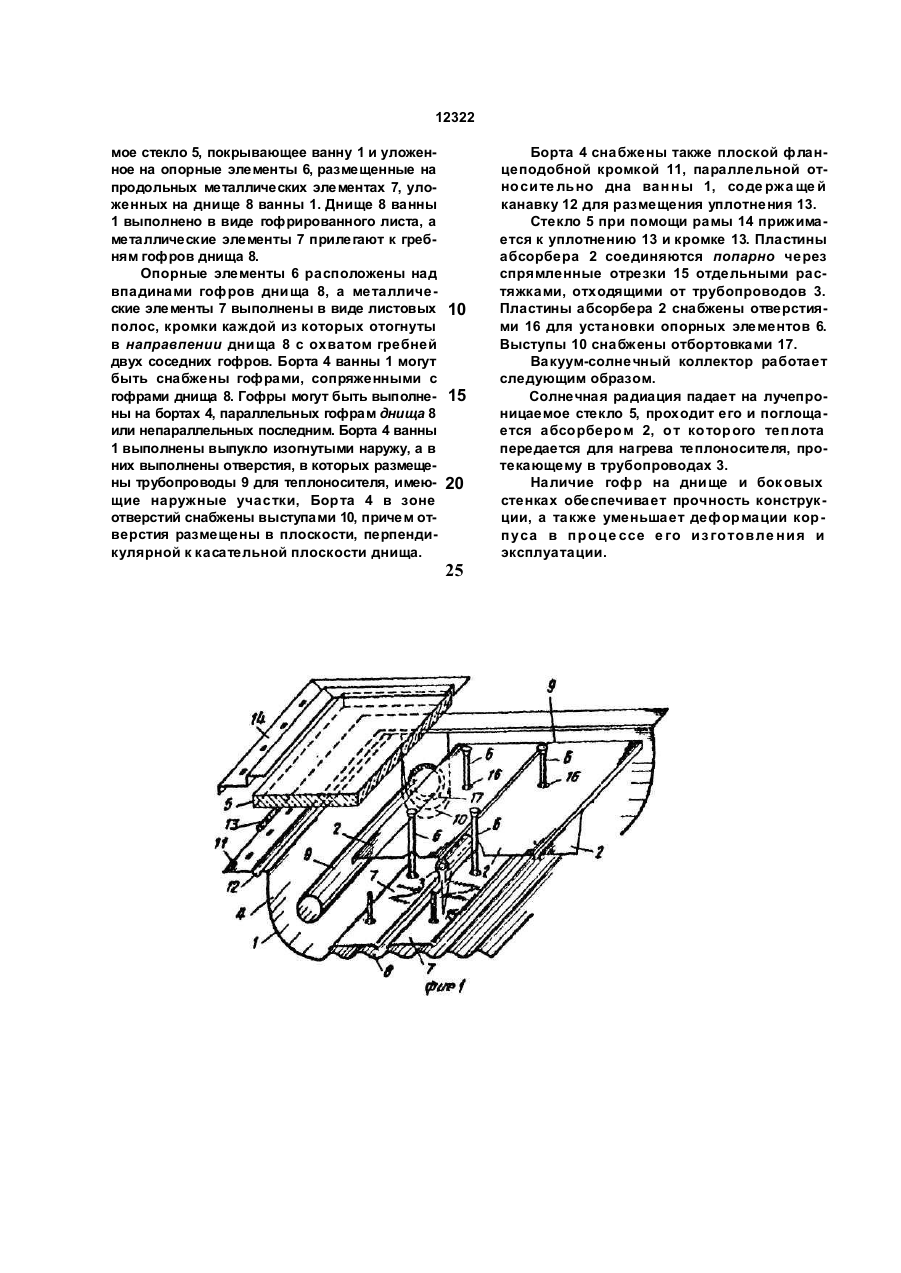

1. Вакуум-солнечный коллектор, с одер жащ ий бес ш овну ю ванну, изготовленну ю методом глубокой вытяжки из металлическо го лис та, размещенные в ванне абс орбер и тру бопровод ы для теплоносителя, прилега ющ ее к борта м ванны лу чепр они цаем ое стекло, покрывающее ванну и уложенное на опорные э лементы, размещенны е на про дольных металлических э лементах, уложен ных на днище ванны, о т л и ч а ю щ и й с я тем, ч то д нищ е ванны выполнено в вид е гофри рованног о лис та, а металличес кие э ле ме н ты пр и л егаю т к г ре б ням г о фр ов днищ а. 2. Коллектор по п. 1,о т л и ч а ю щ и й с я тем, что опорные э лементы рас положены над впад инами гофров д нищ а. 3. Коллектор по пп. 1 и 2, о т л и ч а ю - щ и й с я тем, что металлическ ие э лементы выполнены в виде лис товых полос, кромки кажд ой из которых отогну ты в направлении днища с охватом гребней двух соседних гофров. 4 Коллектор по п. 1, от л и ч а ю щ и й с я тем, что борта ванны снабжены го фрами, сопряженными с го фрами днища. 5. Коллектор по п. 4, о т л и ч а ю щ и й с я тем, что гофры выполнены на бортах, парал лельных гофрам д нища. 6. Коллектор по п.4, о т л и ч а ю щ и й с я тем, что гофры выполнены на бортах, непа раллельных гофрам днища, 7. Коллектор по п. 1,о т л и ч а ю щ и й с я тем, что борта ванны выполнены выпу кло изогну тыми наружу. 8. Коллектор по п.7, о т л и ч а ю щ и й с я тем, что в бортах ванны выполнены отверс тия, трубопроводы для теплоносителя размещены в отверс тиях и имеют наружные участки, а борта в зоне отверстий снабжены выступами, причем отверстия размещены в плоскости, перпенди кулярной к касательной плоскости днищ а. С > со ю О Изобретение относ итс я к гелиотехнике, в час тнос ти, к к онс трук циям солнечных коллекторов плоского типа. Цель изобретения - повыш ение прочности с олнечного коллектора. На фиг. 1 предс тавлен общий вид час ти вакуум-солнечного коллектора, на фиг. 2 устройс тво вывод а сборных тру бопроводов через боковую с тенку коллектора; на фиг.З расположение металлических колес на д не ванны коллектора. Вакуум-солнечный коллектор содержит бесш овну ю ванну 1, изготовленную методом глубокой вытяжки из металлического листа, размещенные в ванне 1 абс орбер 2 и трубопровод ы 3 д ля теплоносителя, прилегающие к бортам 4 ванны 1, лучепроницае 12322 мое стекло 5, покрывающее ванну 1 и уложенное на опорные элементы 6, размещенные на продольных металлических элементах 7, уложенных на днище 8 ванны 1. Днище 8 ванны 1 выполнено в виде гофрированного листа, а металлические элементы 7 прилегают к гребням гофров днища 8. Опорные элементы 6 расположены над впадинами гофров днища 8, а металлические элементы 7 выполнены в виде листовых 10 полос, кромки каждой из которых отогнуты в направпении днища 8 с охватом гребней двух соседних гофров. Борта 4 ванны 1 могут быть снабжены гофрами, сопряженными с гофрами днища 8. Гофры могут быть выполне- 15 ны на бортах 4, параллельных гофрам днища 8 или непараллельных последним. Борта 4 ванны 1 выполнены выпукло изогнутыми наружу, а в них выполнены отверстия, в которых размещены трубопроводы 9 для теплоносителя, имею- 20 щие наружные участки, Борта 4 в зоне отверстий снабжены выступами 10, причем отверстия размещены в плоскости, перпендикулярной к касательной плоскости днища. 25 Борта 4 снабжены также плоской фланцеподобной кромкой 11, параллельной относите льно дна ванны 1, соде ржа ще й канавку 12 для размещения уплотнения 13. Стекло 5 при помощи рамы 14 прижимается к уплотнению 13 и кромке 13. Пластины абсорбера 2 соединяются попарно через спрямленные отрезки 15 отдельными растяжками, отходящими от трубопроводов 3. Пластины абсорбера 2 снабжены отверстиями 16 для установки опорных элементов 6. Выступы 10 снабжены отбортовками 17. Вакуум-солнечный коллектор работает следующим образом. Солнечная радиация падает на лучепроницаемое стекло 5, проходит его и поглощается абсорбером 2, от которого теплота передается для нагрева теплоносителя, протекающему в трубопроводах 3. Наличие гофр на днище и бок овых стенках обеспечивает прочность конструкции, а также уменьшает деформации корпуса в проце ссе е го из готовле ния и эксплуатации. 12322 Упорядник Замовлення 4058 Техред М.Моргентал Коректор А - Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
