Вузол з’єднання вінцевої шестірні з корпусом барабана печі
Номер патенту: 31197
Опубліковано: 25.03.2008
Автори: Сівецький Володимир Іванович, Гондлях Олександр Володимирович, Репетовський Тарас Володимирович, Чемерис Андрій Олегович, Щербина Валерій Юрійович, Чжан Юлінь
Формула / Реферат
1. Вузол з'єднання зубчатого вінця з корпусом барабана, що містить плоскі пружини, одним кінцем з'єднані з корпусом барабана, а другим кінцем - з вінцевою шестірнею, який відрізняється тим, що плоскі пружини виконані у вигляді складеного по товщині пакета пружних елементів.
2. Вузол за п. 1, який відрізняється тим, що один з кінців пакета пружних елементів закріплений шарнірно, а другий - з можливістю поздовжнього переміщення пружних елементів один відносно одного та корпусу барабана печі або вінцевої шестірні.
3. Вузол за п. 2, який відрізняється тим, що можливість поздовжнього переміщення пружних елементів один відносно одного та корпусу барабана печі або вінцевої шестірні забезпечено притискним пристроєм, встановленим з можливістю регулювання величини зусилля опору переміщенню пружних елементів.
4. Вузол за п. 3, який відрізняється тим, що притискний пристрій виконано у вигляді хомута, який розміщено ззовні пакета плоских пружних елементів, що спричиняє контактний тиск між ними за допомогою гвинтового з'єднання.
Текст

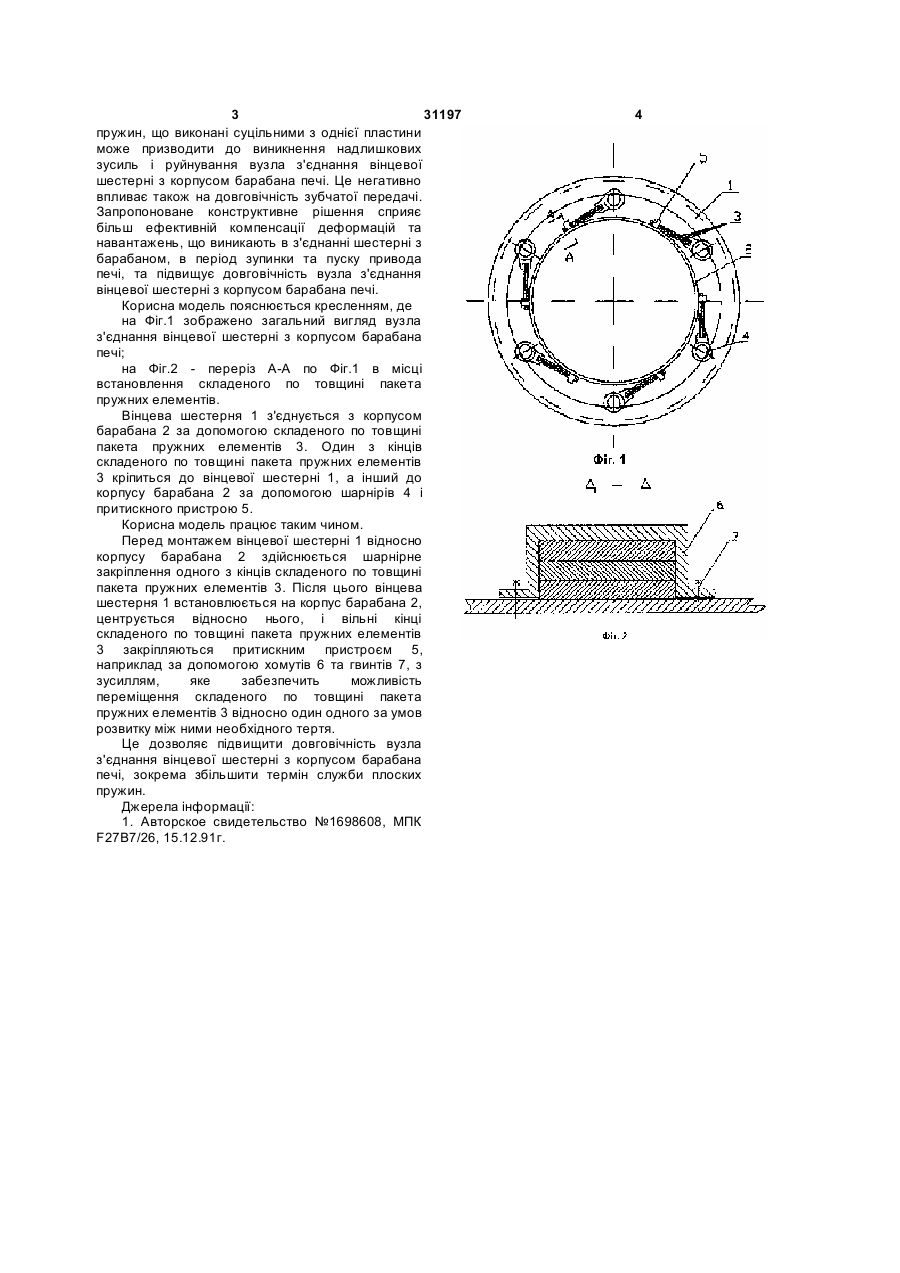

1. Вузол з'єднання зубчатого вінця з корпусом барабана, що містить плоскі пружини, одним кінцем з'єднані з корпусом барабана, а другим кінцем з вінцевою шестірнею, який відрізняється тим, що плоскі пружини виконані у 3 31197 пружин, що виконані суцільними з однієї пластини може призводити до виникнення надлишкових зусиль і руйнування вузла з'єднання вінцевої шестерні з корпусом барабана печі. Це негативно впливає також на довговічність зубчатої передачі. Запропоноване конструктивне рішення сприяє більш ефективній компенсації деформацій та навантажень, що виникають в з'єднанні шестерні з барабаном, в період зупинки та пуску привода печі, та підвищує довговічність вузла з'єднання вінцевої шестерні з корпусом барабана печі. Корисна модель пояснюється кресленням, де на Фіг.1 зображено загальний вигляд вузла з'єднання вінцевої шестерні з корпусом барабана печі; на Фіг.2 - переріз А-А по Фіг.1 в місці встановлення складеного по товщині пакета пружних елементів. Вінцева шестерня 1 з'єднується з корпусом барабана 2 за допомогою складеного по товщині пакета пружних елементів 3. Один з кінців складеного по товщині пакета пружних елементів 3 кріпиться до вінцевої шестерні 1, а інший до корпусу барабана 2 за допомогою шарнірів 4 і притискного пристрою 5. Корисна модель працює таким чином. Перед монтажем вінцевої шестерні 1 відносно корпусу барабана 2 здійснюється шарнірне закріплення одного з кінців складеного по товщині пакета пружних елементів 3. Після цього вінцева шестерня 1 встановлюється на корпус барабана 2, центрується відносно нього, і вільні кінці складеного по товщині пакета пружних елементів 3 закріпляються притискним пристроєм 5, наприклад за допомогою хомутів 6 та гвинтів 7, з зусиллям, яке забезпечить можливість переміщення складеного по товщині пакета пружних елементів 3 відносно один одного за умов розвитку між ними необхідного тертя. Це дозволяє підвищити довговічність вузла з'єднання вінцевої шестерні з корпусом барабана печі, зокрема збільшити термін служби плоских пружин. Джерела інформації: 1. Авторское свидетельство №1698608, МПК F27B7/26, 15.12.91г. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for connection of crown pinion with body of furnace drum
Автори англійськоюScherbyna Valerii Yuriiovych, Sivetskyi Volodymyr Ivanovych, Hondliakh Oleksandr Volodymyrovych, Chemerys Andrii Olehovych, Zhang Yulin, Repetovskyi Taras Volodymyrovych
Назва патенту російськоюУзел соединения венцовой шестерни с корпусом барабана печи
Автори російськоюЩербина Валерий Юрьевич, Сивецкий Владимир Иванович, Гондлях Александр Владимирович, Чемерис Андрей Олегович, Чжан Юлинь, Репетовский Тарас Владимирович
МПК / Мітки
МПК: F27B 7/20
Мітки: вінцевої, корпусом, вузол, барабана, шестірні, з'єднання, печі
