Контактний тепломасообмінник

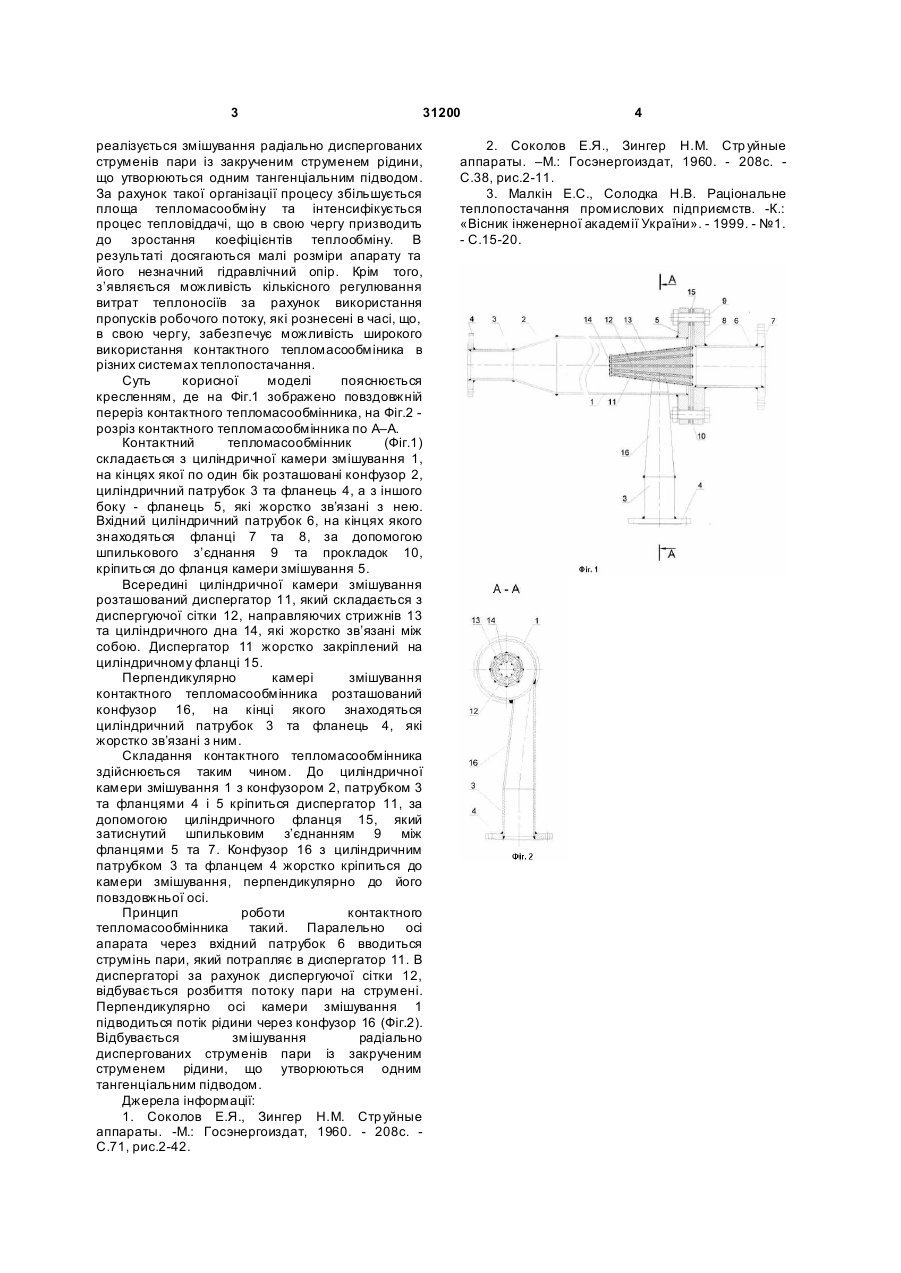

Контактний тепломасообмінник, що складається з вхідного і вихідного циліндричних патрубків, камери змішування циліндричної форми з конфузором, які розміщені по один бік вхідного патрубка і жорстко зв'язані з ним, та конфузора, який розташований перпендикулярно до камери змішування, з циліндричним патрубком на кінці, який відрізняється тим, що всередині камери змішування встановлений диспергатор, який складається з диспергуючої сітки, направляючих стрижнів та циліндричного дна. (19) (21) u200714421 (22) 20.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) МАЛКІН ЕДУАРД СЕМЕНОВИЧ, U A, ФУРТАТ ІРИНА ЕДУАРДІВНА, UA, ПРИЙМАК ОЛЕКС АНДР ВІКТОРОВИЧ, UA, ЗАЯЦЬ ОЛЕГ СЕРГІЙОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A (56) 3 31200 реалізується змішування радіально диспергованих струменів пари із закрученим струменем рідини, що утворюються одним тангенціальним підводом. За рахунок такої організації процесу збільшується площа тепломасообміну та інтенсифікується процес тепловіддачі, що в свою чергу призводить до зростання коефіцієнтів теплообміну. В результаті досягаються малі розміри апарату та його незначний гідравлічний опір. Крім того, з’являється можливість кількісного регулювання витрат теплоносіїв за рахунок використання пропусків робочого потоку, які рознесені в часі, що, в свою чергу, забезпечує можливість широкого використання контактного тепломасообміника в різних системах теплопостачання. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображено повздовжній переріз контактного тепломасообмінника, на Фіг.2 розріз контактного тепломасообмінника по А–А. Контактний тепломасообмінник (Фіг.1) складається з циліндричної камери змішування 1, на кінцях якої по один бік розташовані конфузор 2, циліндричний патрубок 3 та фланець 4, а з іншого боку - фланець 5, які жорстко зв’язані з нею. Вхідний циліндричний патрубок 6, на кінцях якого знаходяться фланці 7 та 8, за допомогою шпилькового з’єднання 9 та прокладок 10, кріпиться до фланця камери змішування 5. Всередині циліндричної камери змішування розташований диспергатор 11, який складається з диспергуючої сітки 12, направляючих стрижнів 13 та циліндричного дна 14, які жорстко зв’язані між собою. Диспергатор 11 жорстко закріплений на циліндричному фланці 15. Перпендикулярно камері змішування контактного тепломасообмінника розташований конфузор 16, на кінці якого знаходяться циліндричний патрубок 3 та фланець 4, які жорстко зв’язані з ним. Складання контактного тепломасообмінника здійснюється таким чином. До циліндричної камери змішування 1 з конфузором 2, патрубком 3 та фланцями 4 і 5 кріпиться диспергатор 11, за допомогою циліндричного фланця 15, який затиснутий шпильковим з’єднанням 9 між фланцями 5 та 7. Конфузор 16 з циліндричним патрубком 3 та фланцем 4 жорстко кріпиться до камери змішування, перпендикулярно до його повздовжньої осі. Принцип роботи контактного тепломасообмінника такий. Паралельно осі апарата через вхідний патрубок 6 вводиться струмінь пари, який потрапляє в диспергатор 11. В диспергаторі за рахунок диспергуючої сітки 12, відбувається розбиття потоку пари на струмені. Перпендикулярно осі камери змішування 1 підводиться потік рідини через конфузор 16 (Фіг.2). Відбувається змішування радіально диспергованих струменів пари із закрученим струменем рідини, що утворюються одним тангенціальним підводом. Джерела інформації: 1. Соколов Е.Я., Зингер Н.М. Стр уйные аппараты. -М.: Госэнергоиздат, 1960. - 208с. С.71, рис.2-42. 4 2. Соколов Е.Я., Зингер Н.М. Стр уйные аппараты. –M.: Госэнергоиздат, 1960. - 208с. С.38, рис.2-11. 3. Малкін Е.С., Солодка Н.В. Раціональне теплопостачання промислових підприємств. -К.: «Вісник інженерної академії України». - 1999. - №1. - С.15-20.
