Спосіб відновлення рами спікального візка

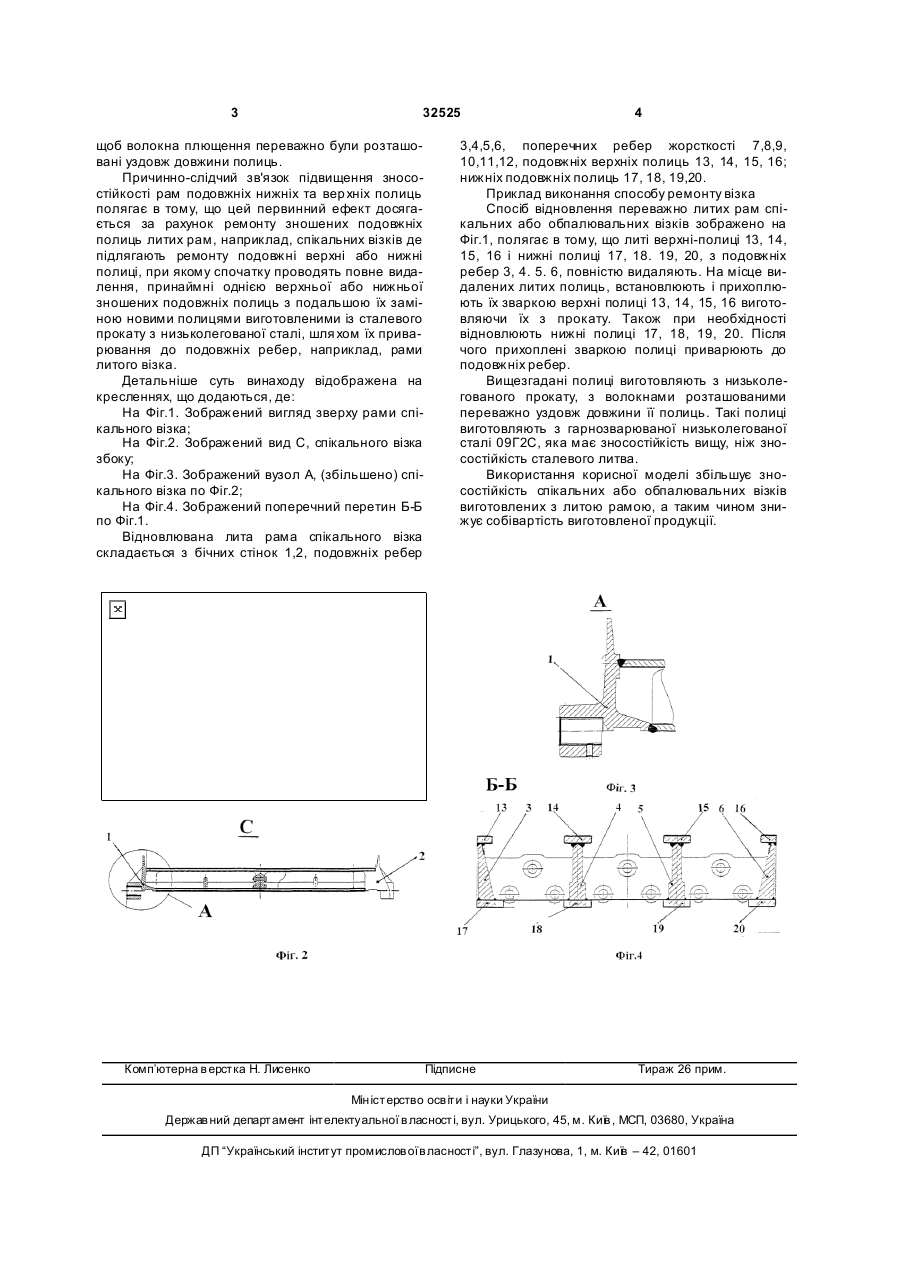

1. Спосіб відновлення литої рами спікального візка, що включає ремонт подовжніх зношених полиць литих рам, наприклад, спікального візка, який відрізняється тим, що піддають ремонту подовжню верхню або нижню полиці рами візка, 3 32525 щоб волокна плющення переважно були розташовані уздовж довжини полиць. Причинно-слідчий зв'язок підвищення зносостійкості рам подовжніх нижніх та вер хніх полиць полягає в тому, що цей первинний ефект досягається за рахунок ремонту зношених подовжніх полиць литих рам, наприклад, спікальних візків де підлягають ремонту подовжні верхні або нижні полиці, при якому спочатку проводять повне видалення, принаймні однією верхньої або нижньої зношених подовжніх полиць з подальшою їх заміною новими полицями виготовленими із сталевого прокату з низьколегованої сталі, шля хом їх приварювання до подовжніх ребер, наприклад, рами литого візка. Детальніше суть винаходу відображена на кресленнях, що додаються, де: На Фіг.1. Зображений вигляд зверху рами спікального візка; На Фіг.2. Зображений вид С, спікального візка збоку; На Фіг.3. Зображений вузол А, (збільшено) спікального візка по Фіг.2; На Фіг.4. Зображений поперечний перетин Б-Б по Фіг.1. Відновлювана лита рама спікального візка складається з бічних стінок 1,2, подовжніх ребер Комп’ютерна в ерстка Н. Лисенко 4 3,4,5,6, поперечних ребер жорсткості 7,8,9, 10,11,12, подовжніх верхніх полиць 13, 14, 15, 16; нижніх подовжніх полиць 17, 18, 19,20. Приклад виконання способу ремонту візка Спосіб відновлення переважно литих рам спікальних або обпалювальних візків зображено на Фіг.1, полягає в тому, що литі верхні-полиці 13, 14, 15, 16 і нижні полиці 17, 18. 19, 20, з подовжніх ребер 3, 4. 5. 6, повністю видаляють. На місце видалених литих полиць, встановлюють і прихоплюють їх зваркою верхні полиці 13, 14, 15, 16 виготовляючи їх з прокату. Також при необхідності відновлюють нижні полиці 17, 18, 19, 20. Після чого прихоплені зваркою полиці приварюють до подовжніх ребер. Вищезгадані полиці виготовляють з низьколегованого прокату, з волокнами розташованими переважно уздовж довжини її полиць. Такі полиці виготовляють з гарнозварюваної низьколегованої сталі 09Г2С, яка має зносостійкість вищу, ніж зносостійкість сталевого литва. Використання корисної моделі збільшує зносостійкість спікальних або обпалювальних візків виготовлених з литою рамою, а таким чином знижує собівартість виготовленої продукції. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
