Вогнегасний порошковий пристрій “шанс впп-0,2″

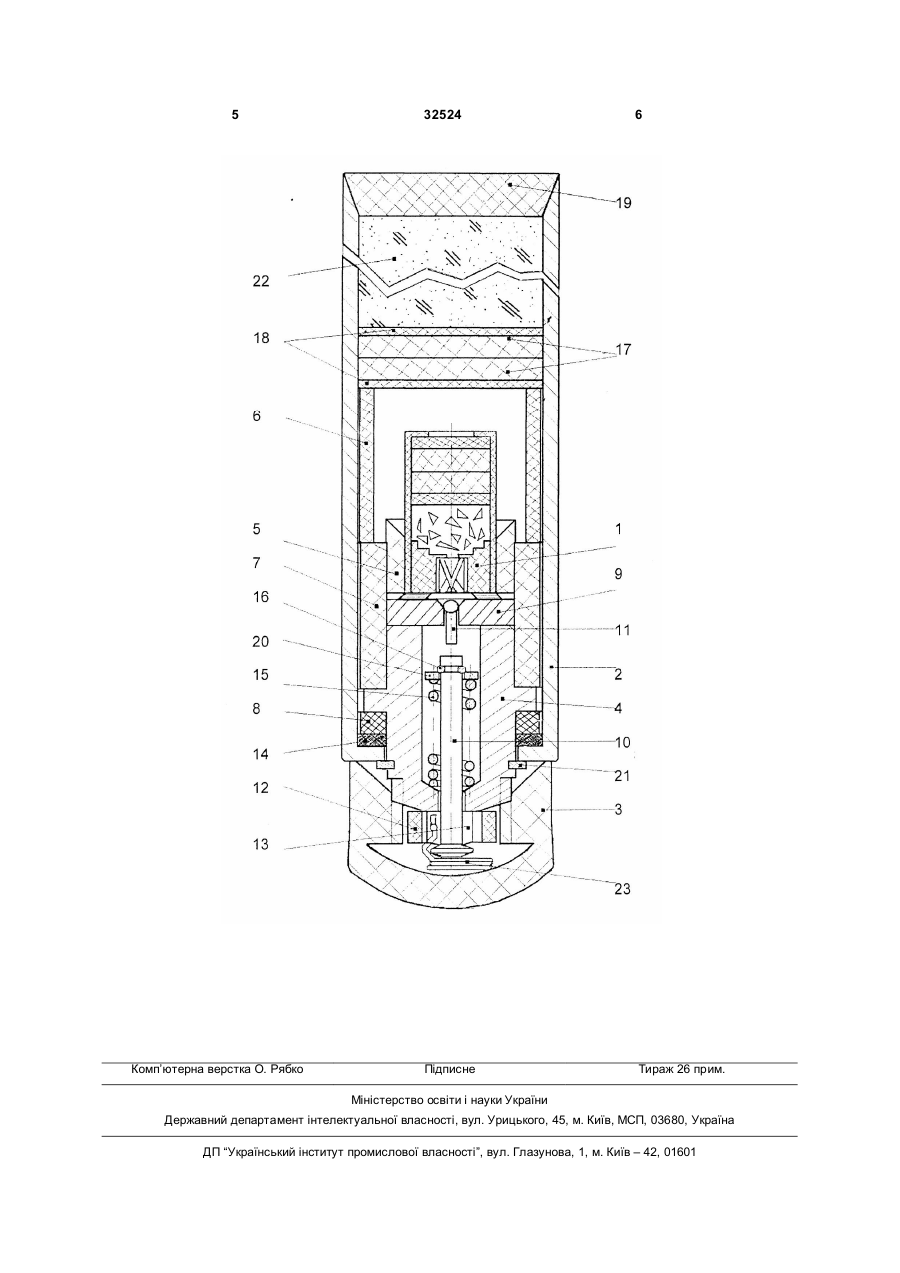

1. Вогнегасний порошковий пристрій , що містить в собі корпус, піротехнічний заряд, який відрізняється тим, що у корпус, з завальцьованої сторони, встановлена головка з гумовою прокладкою, що містить всередині підпружинений бойок з упорною шайбою, закріпленою за допомогою дротяного кільця, і фіксатор з капроновою ниткою, зв'язаною з кільцем пуску, що обрамляє фіксатор своїм внутрішнім діаметром, і 3 дає надійності для випадку можливого спрацьовування при закрученні кришки. У основу корисної моделі поставлене завдання підвищення ефективності пожежогасіння і безпеки спрацьовування при достатній інерційності. Поставлену задачу вирішують тим, що вогнегасний порошковий пристрій містить в собі корпус, піротехнічний заряд, відповідно до корисної моделі, у корпус, з завальцованої сторони, встановлена головка з гумовою прокладкою, що містить всередині підпружинений бойок з упорною шайбою, закріпленою за допомогою дротяного кільця і фіксатор з капроновою ниткою зв'язаної з кільцем пуску, що обрамляє фіксатор своїм внутрішнім діаметром, і закритими за допомогою різьбового з'єднання ковпачком, одягненим на верхню різьбову частину головки, де установка головки здійснена за допомогою стопорного кільця, а з нижньої частини головки зафіксований піротехнічний газогенератор за допомогою сопла і гільзи корпусу, в якому розміщено утримуюче кільце з штифтом бойка, що призначений для запалювання порохового заряду при вдарянні його по капсулю підпружиненого бойка, а у нижній частині корпусу через гільзу камери встановлені прокладки і пижі, що забезпечують імпульс та постріл вогнегасного порошку. Фіксатор на бойку утримується внутрішнім діаметром кільця модельсполученого з Передбачувана корисна пуску, вогнегасного порошкового пристрою ним капроновим шнуром. «Шанс» ВПП - 0,2 порівняно з прототипом більш безпечна в роботі і ефективніша у дії при гасінні вогнищ на початкових стадіях пожеж . Вся сукупність істотних ознак забезпечує безпечне, швидке і ефективне гасіння вогнищ у початковий період їх возгаряння, а також забезпечена вологостійкість конструкції при малій вазі і невеликих габаритах, що найбільш важливо для локалізації вогнищ в початковий період. Суть корисної моделі пояснюється кресленням де зображено подовжній розріз вогнегасника. 32524 4 Вогнегасний порошковий пристрій "Шанс" ВПП - 0,2" складається з корпусу 2 з завальцьованої сторони якого встановлена головка 4 з гумовою прокладкою 14 і компенсаційною прокладкою 8, які закріплені стопорним кільцем 21 із зовнішньої сторони торця корпусу. Усередині головки 4 в крізному каналі установлені бойок 10 з пружиною 15, що оперта в упорну шайбу 20, закріплену на бойку 10 дротяним кільцем 16. У верхній частині бойка прикріплена капронова нитка 23, що сполучена з фіксатором 13 та кільцем пуску 12, які захищені ковпачком 3 накрученим на головку 4 за допомогою різьблення. У нижній частині бойка встановлене утримуюче кільце 9 зі штифтом бойка 11, призначена для упору піротехнічного газогенератора 1 і спрацьовування його при ударі бойком 10 по штифтовому бойку 11. Піротехнічний газогенератор 1 на головку 4 насаджений за допомогою сопла 5 та гільзи 7 корпусу, яка через гільзу камери 6 оперта у прокладки 18 з пижами 17, призначені для створення імпульсу при згоранні порохового заряду і виштовхування вогнегасного порошку 22, обмеженого зовнішнього вихідного отвору корпусу 2 у вигляді конуса з заглушкою 19. Пристрій працює таким чином: Для підготовки до дії його, відкручується ковпачок 3 і утримуючи корпус 2 в руці, витягується кільце пуску 12 вивільняючи фіксатор 13 і капроновий шнур 23. Таким чином бойок 10 вивільняється від фіксації і послідуючим відведенням до упору кільця пуску 12 з шнуром, а потім різким відпуском кільця пуску та натягнутої пружини 15 , створюється удар бойка 10 по штифту бойка 11, який в свою чергу ударяє капсуль піротехнічного газогенератора 1, чим забезпечується імпульс порохових газів і відстріл порошку 22 за допомогою прокладок 18 і пижів 17 через вихідний отвір у вигляді конуса із заглушкою 19. При цьому конусний отвір збільшує діаметр легко-порошкової хмари, утвореної при цьому, і таким чином збільшується площа гасіння вогнища. 5 Комп’ютерна верстка О. Рябко 32524 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
