Античний лак для покриття керамічних виробів а.в.мусатова

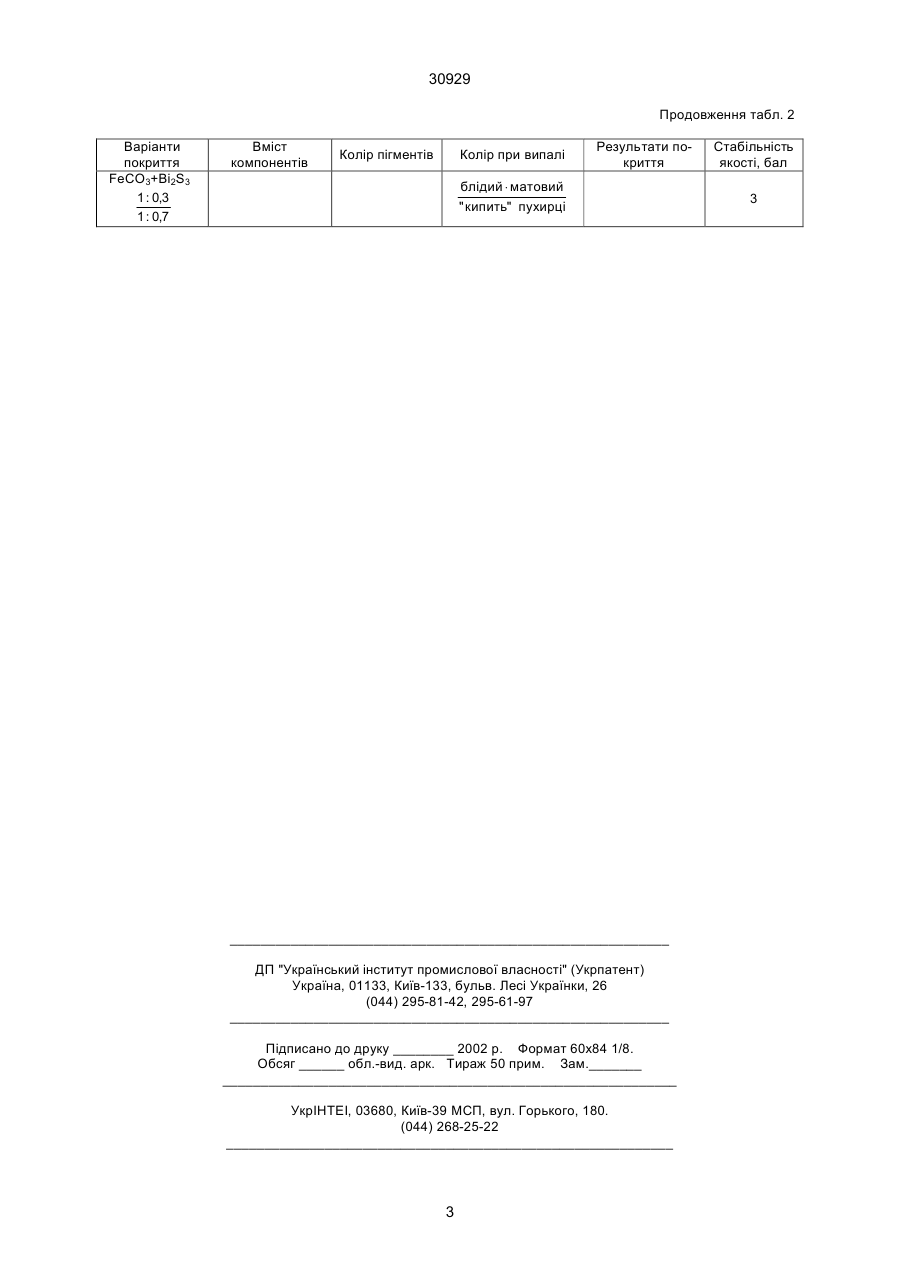

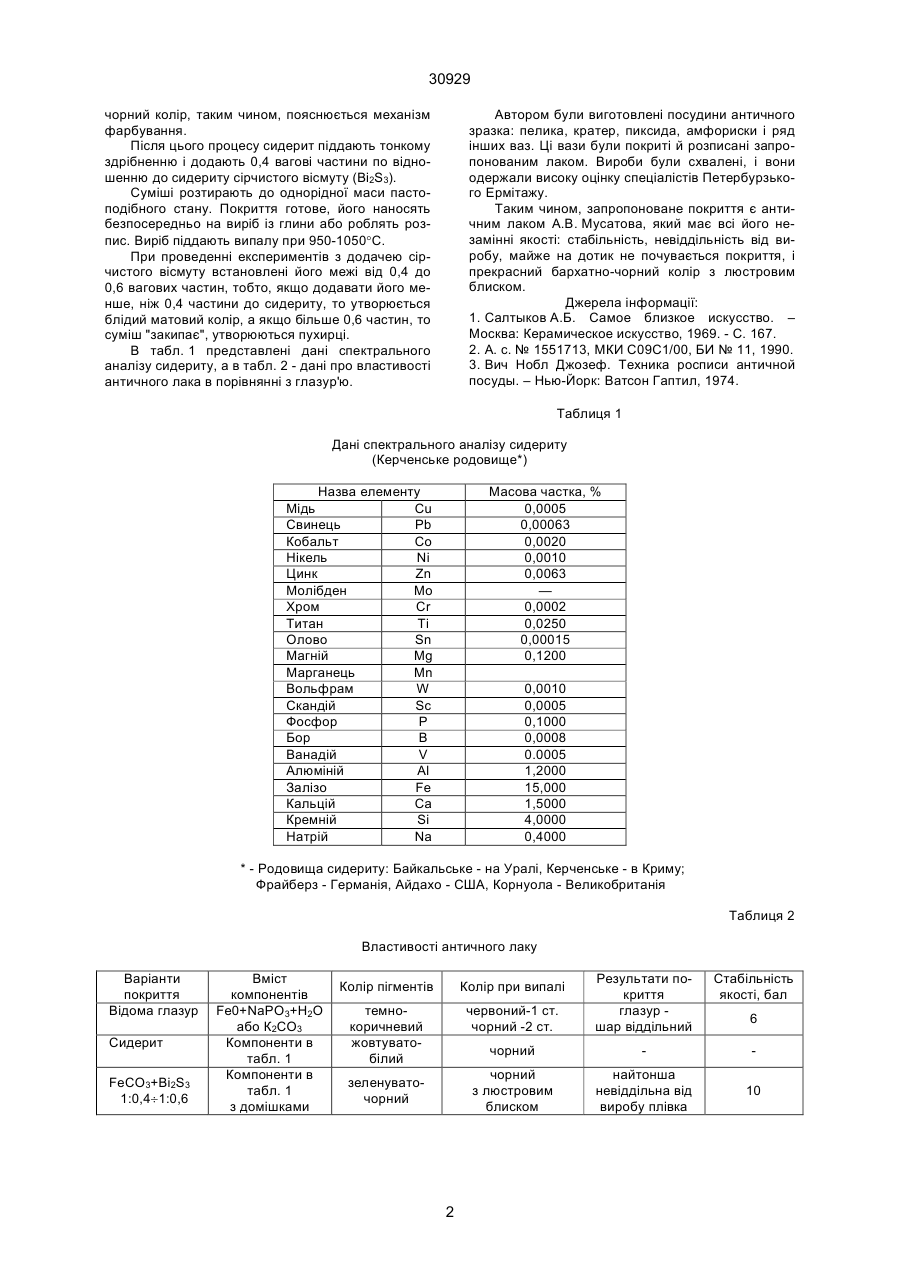

Античний лак для покриття керамічних виробів, містячих залізисті сполучення, відзначається тим, що за залізисте сполучення використовують природний сидерит і додатково вводять вісмутомістячу речовину, здебільшого сірчистий вісмут, причому вказані складові беруться відповідно в таких вагових частинах: 1:0,4¸1:0,6. (19) (21) 98063215 (22) 19.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Мусатов Анатолій Васильович (73) Мусатов Анатолій Васильович 30929 чорний колір, таким чином, пояснюється механізм фарбування. Після цього процесу сидерит піддають тонкому здрібненню і додають 0,4 вагові частини по відношенню до сидериту сірчистого вісмуту (Ві2S3). Суміші розтирають до однорідної маси пастоподібного стану. Покриття готове, його наносять безпосередньо на виріб із глини або роблять розпис. Виріб піддають випалу при 950-1050°С. При проведенні експериментів з додачею сірчистого вісмуту встановлені його межі від 0,4 до 0,6 вагових частин, тобто, якщо додавати його менше, ніж 0,4 частини до сидериту, то утворюється блідий матовий колір, а якщо більше 0,6 частин, то суміш "закипає", утворюються пухирці. В табл. 1 представлені дані спектрального аналізу сидериту, а в табл. 2 - дані про властивості античного лака в порівнянні з глазур'ю. Автором були виготовлені посудини античного зразка: пелика, кратер, пиксида, амфориски і ряд інших ваз. Ці вази були покриті й розписані запропонованим лаком. Вироби були схвалені, і вони одержали високу оцінку спеціалістів Петербурзького Ермітажу. Таким чином, запропоноване покриття є античним лаком А.В. Мусатова, який має всі його незамінні якості: стабільність, невіддільність від виробу, майже на дотик не почувається покриття, і прекрасний бархатно-чорний колір з люстровим блиском. Джерела інформації: 1. Салтыков А.Б. Самое близкое искусство. – Москва: Керамическое искусство, 1969. - С. 167. 2. А. с. № 1551713, МКИ С09С1/00, БИ № 11, 1990. 3. Вич Нобл Джозеф. Техника росписи античной посуды. – Нью-Йорк: Ватсон Гаптил, 1974. Таблиця 1 Дані спектрального аналізу сидериту (Керченське родовище*) Назва елементу Мідь Cu Свинець Pb Кобальт Co Нікель Ni Цинк Zn Молібден Mo Хром Cr Титан Ti Олово Sn Магній Mg Марганець Mn Вольфрам W Скандій Sc Фосфор P Бор B Ванадій V Алюміній Al Залізо Fe Кальцій Ca Кремній Si Натрій Na Масова частка, % 0,0005 0,00063 0,0020 0,0010 0,0063 — 0,0002 0,0250 0,00015 0,1200 0,0010 0,0005 0,1000 0,0008 0.0005 1,2000 15,000 1,5000 4,0000 0,4000 * - Родовища сидериту: Байкальське - на Уралі, Керченське - в Криму; Фрайберз - Германія, Айдахо - США, Корнуола - Великобританія Таблиця 2 Властивості античного лаку Варіанти покриття Відома глазур Сидерит FeCO3+Bi2S3 1:0,4¸1:0,6 Вміст компонентів Fе0+NаРО3+Н2О або К2СО3 Компоненти в табл. 1 Компоненти в табл. 1 з домішками Стабільність якості, бал червоний-1 ст. чорний -2 ст. Результати покриття глазур шар віддільний чорний чорний з люстровим блиском найтонша невіддільна від виробу плівка 10 Колір пігментів Колір при випалі темнокоричневий жовтуватобілий зеленуваточорний 2 6 30929 Продовження табл. 2 Варіанти покриття FeCO3+Bi2S3 1 : 0,3 1 : 0,7 Вміст компонентів Колір пігментів Колір при випалі Результати покриття блідий × матовий " кипить" пухирці __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3 Стабільність якості, бал 3
