Ківш екскаватора
Номер патенту: 32975
Опубліковано: 10.06.2008
Автори: Стрілець Олег Романович, Лук'янчук Олександр Петрович, Стрілець Володимир Миколайович
Формула / Реферат
Ківш екскаватора, що складається з рухомої різальної частини, виконаної окремо від днища, рухома частина через штанги і штоки шарнірно з'єднана з віброзбуджувачами, які надають рухомій частині зворотно-поступального руху в напрямку копання грунту, який відрізняється тим, що рухома різальна частина з зубцями ковша встановлена на днищі і з'єднана з ним нерухомою направляючою планкою з поперечним перерізом типу "ластівчин хвіст", з можливістю рухатися по нерухомій направляючій планці перпендикулярно до напрямку копання грунту, крім того рухома різальна частина з зубцями через важіль, шарнірно установлений на осі, закріпленій на днищі, з'єднана з віброзбуджувачем, прикріпленим до задньої стінки ковша.
Текст

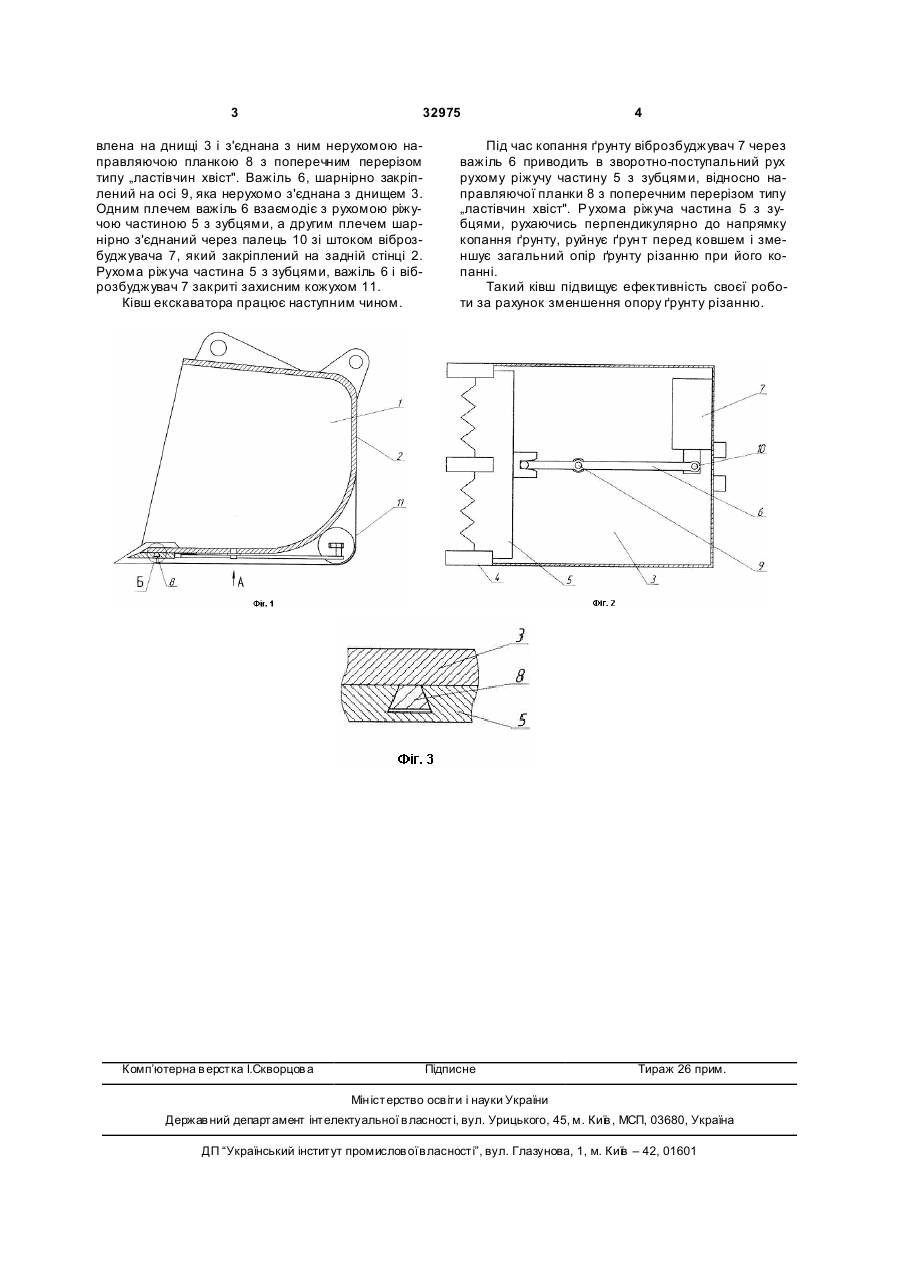

Ківш екскаватора, що складається з рухомої різальної частини, виконаної окремо від днища, рухома частина через штанги і штоки шарнірно з'єднана з віброзбуджувачами, які надають рухо 3 32975 влена на днищі 3 і з'єднана з ним нерухомою направляючою планкою 8 з поперечним перерізом типу „ластівчин хвіст". Важіль 6, шарнірно закріплений на осі 9, яка нерухомо з'єднана з днищем 3. Одним плечем важіль 6 взаємодіє з рухомою ріжучою частиною 5 з зубцями, а другим плечем шарнірно з'єднаний через палець 10 зі штоком віброзбуджувача 7, який закріплений на задній стінці 2. Рухома ріжуча частина 5 з зубцями, важіль 6 і віброзбуджувач 7 закриті захисним кожухом 11. Ківш екскаватора працює наступним чином. Комп’ютерна в ерстка І.Скворцов а 4 Під час копання ґрунту віброзбуджувач 7 через важіль 6 приводить в зворотно-поступальний рух рухому ріжучу частину 5 з зубцями, відносно направляючої планки 8 з поперечним перерізом типу „ластівчин хвіст". Рухома ріжуча частина 5 з зубцями, рухаючись перпендикулярно до напрямку копання ґрунту, руйнує ґрун т перед ковшем і зменшує загальний опір ґрунту різанню при його копанні. Такий ківш підвищує ефективність своєї роботи за рахунок зменшення опору ґрунту різанню. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExcavator bucket
Автори англійськоюStrilets Oleh Romanovych, Lukianchuk Oleksandr Petrovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюКовш экскаватора
Автори російськоюСтрилец Олег Романович, Лукьянчук Александр Петрович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: E02F 3/40
Мітки: екскаватора, ківш
