Лічильник тарифний

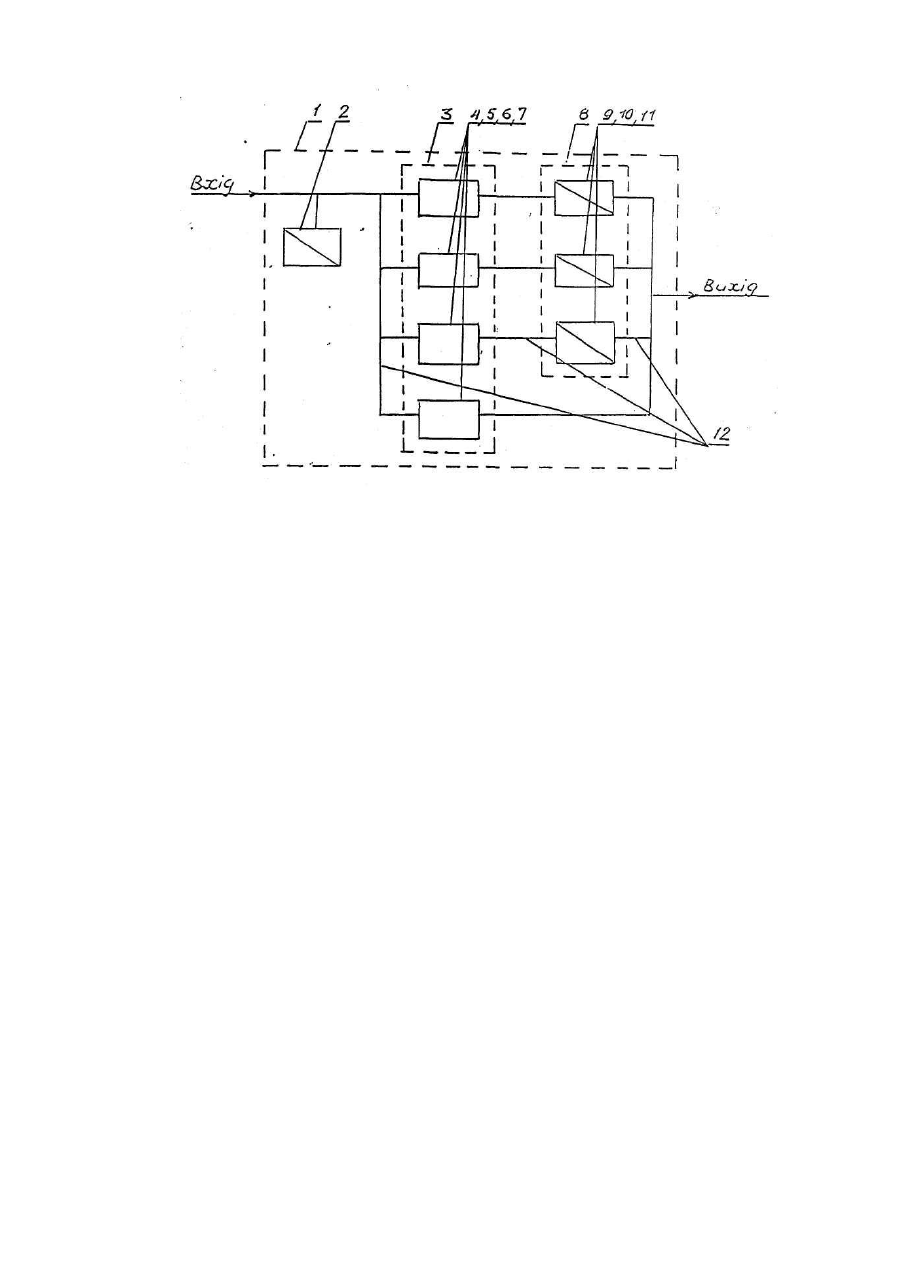

Лічильник тарифний відноситься до області вимірювання кількості рідини і може бути використаний у системах водопостачання як лічильник комерційного обліку гарячої води. Застосування лічильника тарифного можливе на вході систем теплопостачання підприємств, будинків, окремих квартир. Задача підвищення точності визначення вартості використаної води досягається тим, що лічильник містить блок вимірювання температури води, блок управління подачею гарячої води та блок вимірювання витрати води в залежності від її температури. Відомий лічильник води [Лічильники холодної та гарячої води крильчасті багатоструменеві ТП-М. Паспорт, м. Київ - 2000 p.], що містить первинний перетворювач витрат і вторинний перетворювач, які утворюють вимірювальний вузол. Недоліком зазначеного лічильника є те, що при його використанні в мережах обліку гарячої води виникає велика похибка при визначенні вартості використаної води - не враховується температура води. Адже згідно з «Правилами надання населенню послуг з водо-, теплопостачання та водовідведення», затвердженими Постановою Кабінету Міністрів України від 30.12.97 №1497, плата за гарячу воду при температурі води справляється у таких розмірах: - при температурі води 50°С і більше - 100% плати; - від 45°до 50°С - 90% плати; - від 40° до 45°С - 70% плати; - до 40°С - плата не справляється. Відомий лічильник тарифний [7 G01D 4/00, Бюл. №11, 2005 р.] вимірює окремо витрати гарячої та холодної води. Однак він не дозволяє вимірювати витрати гарячої води в залежності від її температури. Це приводить до великої похибки при визначенні вартості спожитої води в сторону її завищення. Суттю корисної моделі є вирішення технічної задачі створення пристрою, здатного вимірювати витрати гарячої води в залежності від її температури. Це дасть змогу більш точно визначати вартість використаної гарячої води відповідно до вимог «Правил надання населенню послуг з водо-, теплопостачання та водовідведення». Витрати гарячої води вимірюються у відповідності з її температурою. У разі температури гарячої води менше 40°С її витрата не вимірюється, а вода поступає на вихід лічильника. Вартість використаної води визначається з урахуванням її витрати та температури. Здійснення корисної моделі можливе, оскільки основою корисної моделі є вузли, які серійно випускаються промисловістю. Склад та робота корисної моделі пояснюється кресленням загальної схеми вимірювання. Тарифний лічильник 1 містить блок вимірювання температури гарячої води 2, блок управління 3, до складу якого входять пристрої управління подачею води в залежності від температури води 4, 5, 6, 7, блок вимірювання витрат гарячої води 8, до складу якого входять пристрої вимірювання витрат гарячої води 9, 10, 11 та систему трубопроводів 12, що з'єднують між собою блоки і пристрої лічильника. Датчик температури блоку 2 встановлений у трубопроводі гарячої води. Входи пристроїв 4, 5, 6, 7 з'єднані між собою, а виходи пристроїв 4, 5, 6 з'єднані відповідно з входами пристроїв 9, 10, 11, виходи пристроїв 7, 9, 10, 11 з'єднані між собою. Процес вимірювання витрат гарячої води проходить так. Рідина з мережі по трубопроводу поступає на вхід лічильника. В залежності від її температури почергово включаються пристрої 4 (при температурі 50°С і більше), 5 (при температурі від 45°С до 50°С), 6 (при температурі від 40°С до 45°С), 7 (при температурі до 40°С). Витрати гарячої води вимірюються відповідно пристроями 9, 10, 11. У разі температури гарячої води менше 40°С її витрата не вимірюється, а вода поступає на вихід лічильника. Вартість використаної води підраховується так: показник пристрою 9 слід помножити на тариф та коефіцієнт 1,0, показник пристрою 10 слід помножити на тариф та коефіцієнт 0,9, показник пристрою 11 слід помножити на тариф та коефіцієнт 0,7. Загальна вартість використаної води дорівнює сумі усіх визначених вартостей води.
