Кульковий дорн зворотної дії
Номер патенту: 34063
Опубліковано: 25.07.2008
Автори: Дзюра Володимир Олексійович, Шевчук Оксана Степанівна, Гевко Ігор Богданович, Крук Володимир Володимирович
Формула / Реферат
Кульковий дорн зворотної дії, який виконаний у вигляді оправи з хвостовиком, твердосплавних дорнуючих елементів у вигляді кульок і сепаратора, який відрізняється тим, що на робочій частині оправи по її довжині рівномірно виконано виступи і западини конусної форми, в які встановлені твердосплавні кульки, які є у взаємодії з отворами сепаратора, які виконані таким чином, щоб в лівому крайньому положенні сепаратора кульки при взаємодії з конічними виступами робочої частини оправи дорна були розміщені так, щоб кожна наступна кулька була встановлена вище за попередню на величину піднімання на одну кульку, а в правому крайньому положенні сепаратора кульки, при взаємодії з конічними виступами робочої частини оправи, були розміщені аналогічно з заданою величиною піднімання на одну кульку, крім цього робоча частина оправи з обох сторін завершена шліцевими западинами, які є у взаємодії із шліцевими виступами сепаратора з можливістю осьового його переміщення.
Текст

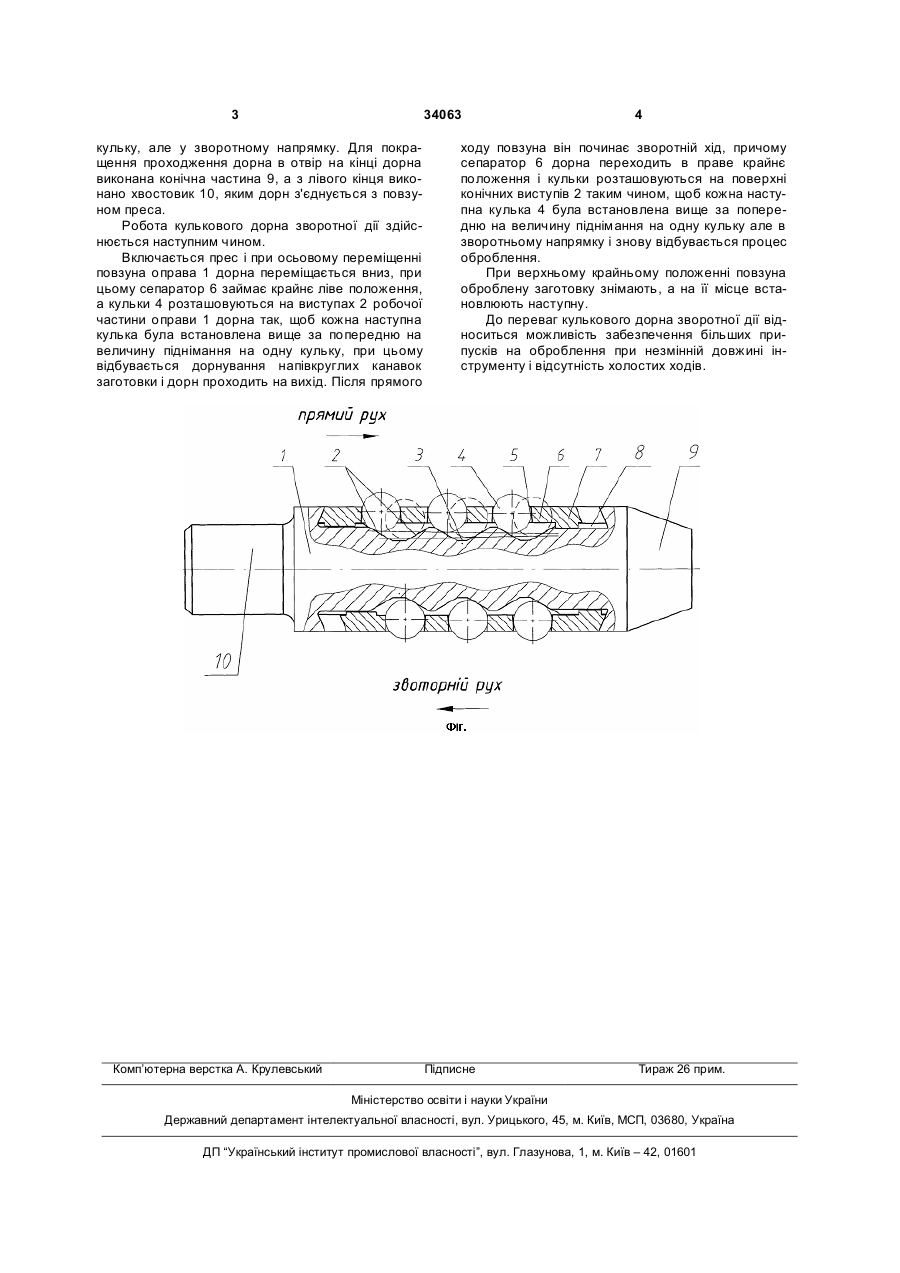

Кульковий дорн зворотної дії, який виконаний у вигляді оправи з хвостовиком, твердосплавних дорнуючих елементів у вигляді кульок і сепаратора, який відрізняється тим, що на робочій частині оправи по її довжині рівномірно виконано виступи і западини конусної форми, в які встановлені твер 3 34063 кульку, але у зворотному напрямку. Для покращення проходження дорна в отвір на кінці дорна виконана конічна частина 9, а з лівого кінця виконано хвостовик 10, яким дорн з'єднується з повзуном преса. Робота кулькового дорна зворотної дії здійснюється наступним чином. Включається прес і при осьовому переміщенні повзуна оправа 1 дорна переміщається вниз, при цьому сепаратор 6 займає крайнє ліве положення, а кульки 4 розташовуються на виступах 2 робочої частини оправи 1 дорна так, щоб кожна наступна кулька була встановлена вище за попередню на величину піднімання на одну кульку, при цьому відбувається дорнування напівкруглих канавок заготовки і дорн проходить на вихід. Після прямого Комп’ютерна верстка А. Крулевський 4 ходу повзуна він починає зворотній хід, причому сепаратор 6 дорна переходить в праве крайнє положення і кульки розташовуються на поверхні конічних виступів 2 таким чином, щоб кожна наступна кулька 4 була встановлена вище за попередню на величину піднімання на одну кульку але в зворотньому напрямку і знову відбувається процес оброблення. При верхньому крайньому положенні повзуна оброблену заготовку знімають, а на її місце встановлюють наступну. До переваг кулькового дорна зворотної дії відноситься можливість забезпечення більших припусків на оброблення при незмінній довжині інструменту і відсутність холостих ходів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBall mandrel of reverse action
Автори англійськоюKruk Volodymyr Volodymyrovych, Shevchuk Oksana Stepanivna, Dziura Volodymyr Oleksiiovych, Hevko Ihor Bohdanovych
Назва патенту російськоюШаровой дорн обратного действия
Автори російськоюКрук Владимир Владимирович, Шевчук Оксана Степановна, Дзюра Владимир Алексеевич, Гевко Игорь Богданович
МПК / Мітки
МПК: B21C 37/06
Мітки: дорн, зворотної, кульковий, дії
