Діагонально-різальна машина для розкрою металокордного полотна

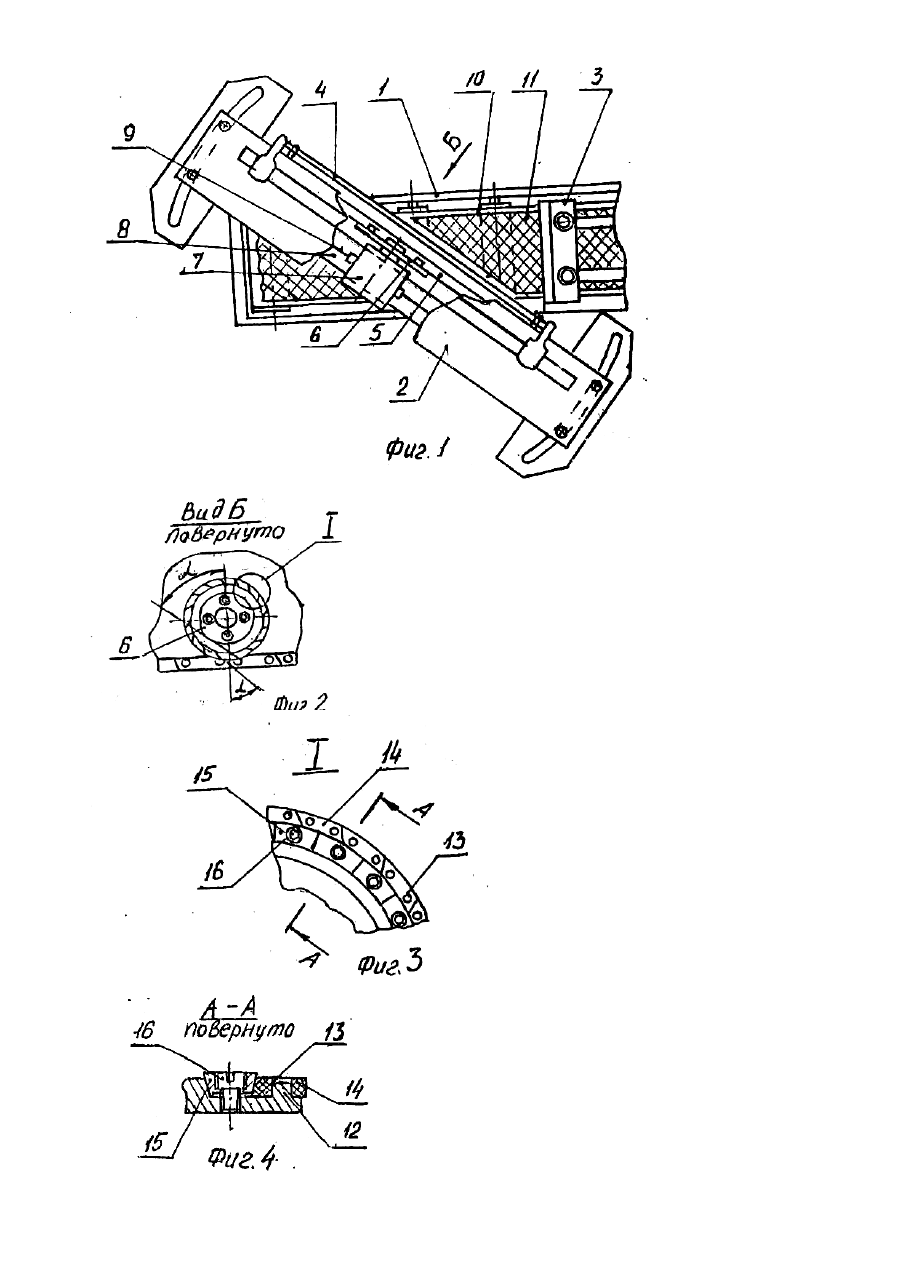

Изобретение относится к области производства пневматических шин, а именно к диагонально-резательным машинам для раскроя металлокордного полотна. Известна диагонально-резательная машина для раскроя металлокордного полотна, содержащая механизм шаговой подачи, ножевую балку со смонтированным на ней плоским ножом, прижимной плавкой и дисковым ножом [1]. Такая диагонально-резательная машина имеет быстрый износ режущей кромки дискового ножа, изготовленного из инструментальной стали, т.к. ее развернутая длина в 3-4 раза меньше контактирующей с ней режущей кромки плоского ножа. Практически замена дискового ножа требуется через каждые 2-4 часа работы машины в автоматическом режиме. При этом с каждым часом работы качество последующего раскроя металлокордного полотна ухудшается. В основу изобретения поставлена задача усовершенствования диагонально-резательной машины для раскроя металлокордного полотна путем выполнения ножей в виде металлокерамических пластин. чем обеспечивается повышение износостойкости их режущи х кромок и за счет этого достигается повышение качества раскроя металлокордного полотна. Поставленная задача решается тем, что в диагонально-резательной машине для раскроя металлокордного полотна, содержащей механизм шаговой подачи и ножевую балку со смонтированными на ней прижимной планкой, плоским и дисковым ножами с режущими кромками, согласно изобретению, режущие части плоского и дискового ножей выполнены в виде состыкованных износостойких металлокерамических пластин со скошенными под углом 40-60° плоскостями стыка. Такое выполнение ножей повышает износостойкость их режущи х кромок, обуславливая предупреждение раскручивания прядей (стренг) металлокорда по месту реза, таким образом повышая качество его раскроя. Кроме того, повышение износостойкости ножей увеличивает межремонтный период (по замене и/или на монтажно-демонтажные операции при заточке ножей), а продление срока службы (долговечности) ножей снижает затраты на приобретение и/или изготовление инструмента. Изобретение поясняется чертежами. На фиг.1 изображена предлагаемая машина, вид в плане; на фиг.2 - взаимное расположение ножей; на фиг.3-4 - конструкция крепления пластин. Машина содержит раму 1, ножевую балку 2, имеющую возможность поворота относительно рамы. механизм 3 шаговой подачи металлокордного полотна, прижимную планку 4, горизонтальный плоский нож 5, закрепленный на ножевой балке 2. Дисковый нож 6 смонтирован на каретке 7 с возможностью перемещения вдоль направляющей 8 от электродвигателя (не показан) через цепную передачу 9. Транспортер 10 служит для перемещения металлокордного полотна 11. На дисковом ноже 6 с одной из боковых сторон расположены выступы 12 круглого сечения. На выступах посредством отверстий 13 закреплены металлокерамические пластины 14, зафиксированные прижимными планками 15 с помощью винтов 16. Аналогично закреплены металлокерамические пластины и на неподвижном плоском ноже 5. Режущие части плоского и дискового ножей выполнены в виде состыгчванных пластин 14, у которых скошены плоскости стыка под углом 40...600. Работа машины осуществляется следующим образом. Леталлокордное полотно 11 укладывается на транспортер 10. Устанавливается угол раскроя полотна поворотом ножевой балки 2. Шаговая подача полотна осуществляется механизмом 3 шаговой подачи. Резка полотна осуществляется при поступательной перемещении каретки 7, при этом дискозый нож 6 вращается не от электродвигателя, а свободно. Дисковый нож 6. перемещаясь по направляющей и по кромке неподвижного плоского ножа 5, осуществляет раскрой полотна. Во время резания полотно прижимается к ножевой балке прижимной планкой 4. которая приводится в действие от пневмоцилиндра (на чертеже не показан). Для предотвращения внедрения в полость стыка металлокерамических пластин, пластины состыкованы друг с другом под углом а, равным 40-60°. Уменьшение угла ведет к ослаблению режущей кромки пластины у вершины угла. Пластины после износа режущей кромки устанавливаются с поворотом на 180°. Таким образом применение дискового и плоского ножей с режущими кромками, выполненными из металлокерамических пластин, улучшает качество раскроя металлокордного полотна за счет снижения износа режущи х частей, повышения стойкости.
