Засіб для з’єднання валів
Номер патенту: 34417
Опубліковано: 11.08.2008
Автори: Коньков Георгій Ігорович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Засіб для з'єднання валів, що включає муфту та елементи кріплення останньої на ведучому і веденому валах, який відрізняється тим, що муфта виконана у вигляді циліндричної втулки із еластичного матеріалу, армованого металевими елементами, а елементи кріплення муфти на ведучому і веденому валах виконано у вигляді стальних хомутів, встановлених на кінцях втулки.
Текст

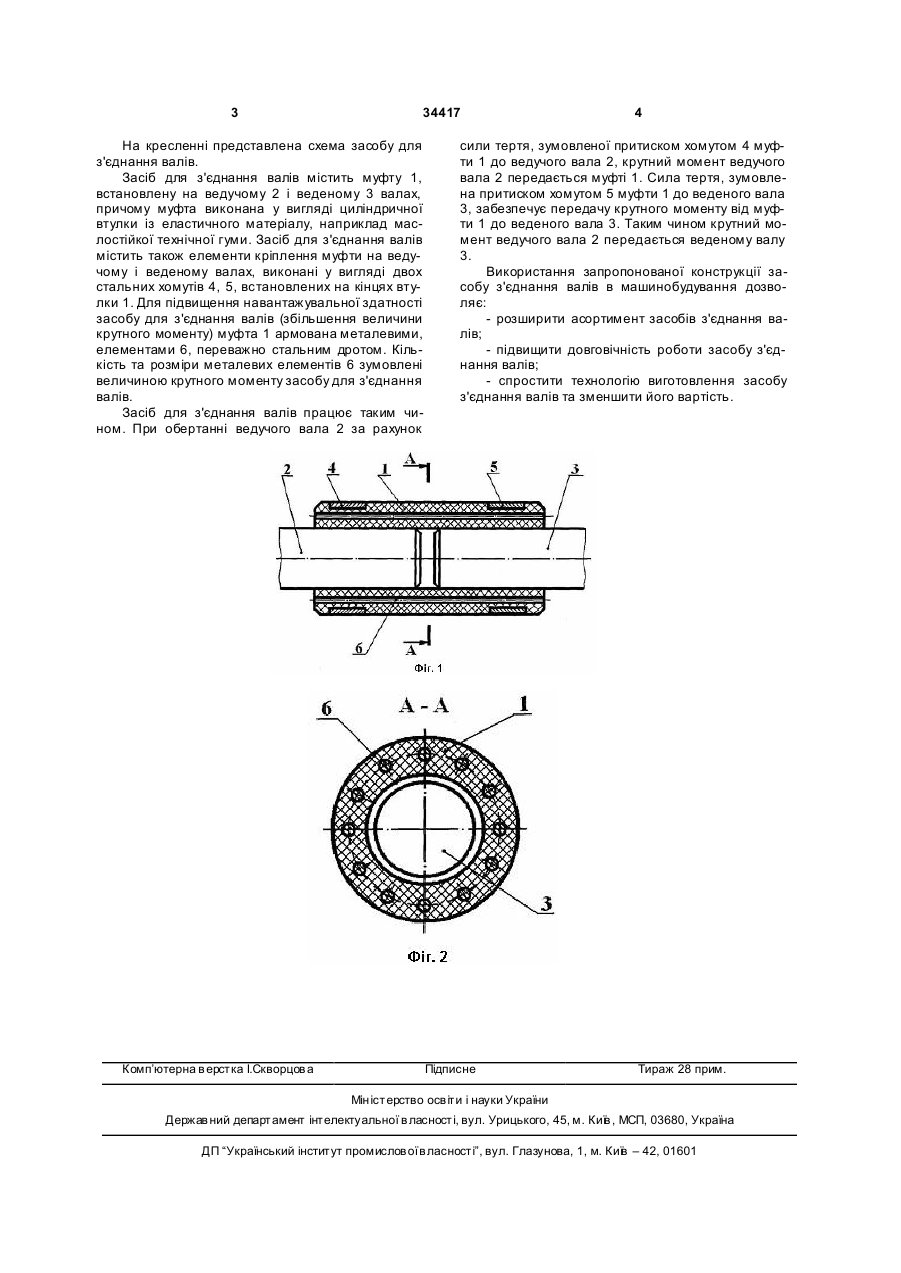

Засіб для з'єднання валів, що включає муфту та елементи кріплення останньої на ведучому і веденому валах, який відрізняється тим, що муфта виконана у вигляді циліндричної втулки із еластичного матеріалу, армованого металевими елементами, а елементи кріплення муфти на ведучому і веденому валах виконано у вигляді стальних хомутів, встановлених на кінцях втулки. (19) (21) u200803208 (22) 13.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, UA, МАРЧЕНКО АН АТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 34417 На кресленні представлена схема засобу для з'єднання валів. Засіб для з'єднання валів містить муфту 1, встановлену на ведучому 2 і веденому 3 валах, причому муфта виконана у вигляді циліндричної втулки із еластичного матеріалу, наприклад маслостійкої технічної гуми. Засіб для з'єднання валів містить також елементи кріплення муфти на ведучому і веденому валах, виконані у вигляді двох стальних хомутів 4, 5, встановлених на кінцях втулки 1. Для підвищення навантажувальної здатності засобу для з'єднання валів (збільшення величини крутного моменту) муфта 1 армована металевими, елементами 6, переважно стальним дротом. Кількість та розміри металевих елементів 6 зумовлені величиною крутного моменту засобу для з'єднання валів. Засіб для з'єднання валів працює таким чином. При обертанні ведучого вала 2 за рахунок Комп’ютерна в ерстка І.Скворцов а 4 сили тертя, зумовленої притиском хомутом 4 муфти 1 до ведучого вала 2, крутний момент ведучого вала 2 передається муфті 1. Сила тертя, зумовлена притиском хомутом 5 муфти 1 до веденого вала 3, забезпечує передачу крутного моменту від муфти 1 до веденого вала 3. Таким чином крутний момент ведучого вала 2 передається веденому валу 3. Використання запропонованої конструкції засобу з'єднання валів в машинобудування дозволяє: - розширити асортимент засобів з'єднання валів; - підвищити довговічність роботи засобу з'єднання валів; - спростити технологію виготовлення засобу з'єднання валів та зменшити його вартість. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for shaft connection
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюСредство для соединения валов
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 21/00
Мітки: засіб, валів, з'єднання
