Інструмент для пресування труб

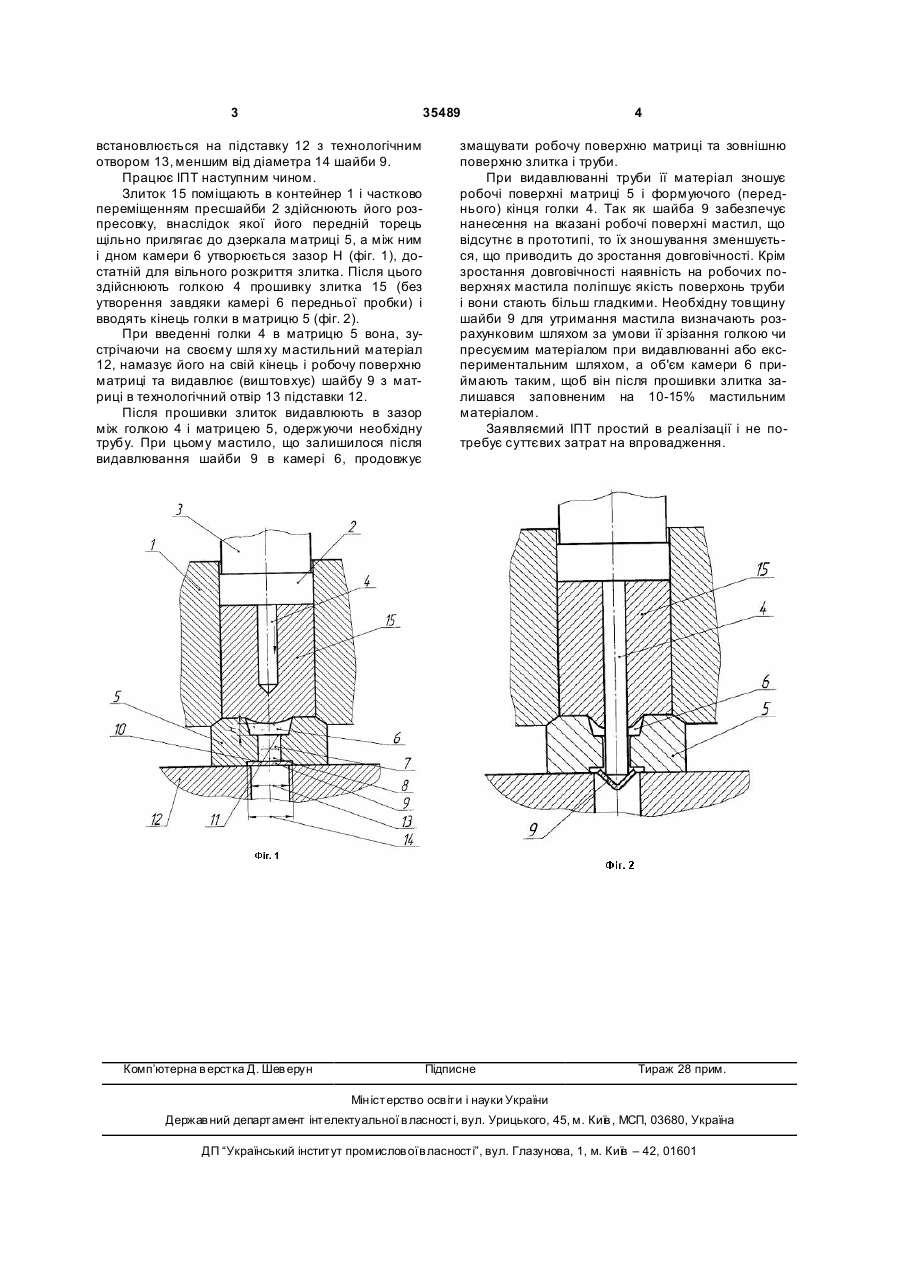

Інструмент для пресування труб, що містить співвісно розташовані контейнер з прес-шайбою і голкою з загостреним переднім кінцем, а також матрицю з камерою для вільного розкриття злитка при прошивці та обтискним і калібруючим поясками, який відрізняється тим, що матриця обладнана шайбою, яка розташована прилегло до калібруючого пояска в передбаченій для цього проточці і має більший від нього діаметр, а порожнина поясків і камери заповнена твердим мастильним матеріалом. (19) (21) u200803924 (22) 28.03.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) КАЛАНТИР СЕРГІЙ ФАДЕЙОВИЧ, U A, ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, U A, ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, UA, САБОЛ СЕРГІЙ ФРАНЦОВИЧ, UA, БОРОДІЙ ЮРІЙ ПЕТРОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 35489 встановлюється на підставку 12 з технологічним отвором 13, меншим від діаметра 14 шайби 9. Працює ІПТ наступним чином. Злиток 15 поміщають в контейнер 1 і частково переміщенням пресшайби 2 здійснюють його розпресовку, внаслідок якої його передній торець щільно прилягає до дзеркала матриці 5, а між ним і дном камери 6 утворюється зазор Н (фіг. 1), достатній для вільного розкриття злитка. Після цього здійснюють голкою 4 прошивку злитка 15 (без утворення завдяки камері 6 передньої пробки) і вводять кінець голки в матрицю 5 (фіг. 2). При введенні голки 4 в матрицю 5 вона, зустрічаючи на своєму шля ху мастильний матеріал 12, намазує його на свій кінець і робочу поверхню матриці та видавлює (виштовхує) шайбу 9 з матриці в технологічний отвір 13 підставки 12. Після прошивки злиток видавлюють в зазор між голкою 4 і матрицею 5, одержуючи необхідну трубу. При цьому мастило, що залишилося після видавлювання шайби 9 в камері 6, продовжує Комп’ютерна в ерстка Д. Шев ерун 4 змащувати робочу поверхню матриці та зовнішню поверхню злитка і труби. При видавлюванні труби її матеріал зношує робочі поверхні матриці 5 і формуючого (переднього) кінця голки 4. Так як шайба 9 забезпечує нанесення на вказані робочі поверхні мастил, що відсутнє в прототипі, то їх зношування зменшується, що приводить до зростання довговічності. Крім зростання довговічності наявність на робочих поверхнях мастила поліпшує якість поверхонь труби і вони стають більш гладкими. Необхідну товщину шайби 9 для утримання мастила визначають розрахунковим шляхом за умови її зрізання голкою чи пресуємим матеріалом при видавлюванні або експериментальним шляхом, а об'єм камери 6 приймають таким, щоб він після прошивки злитка залишався заповненим на 10-15% мастильним матеріалом. Заявляємий ІПТ простий в реалізації і не потребує суттєвих затрат на впровадження. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
