Пристрій для вибивання пилу
Номер патенту: 35915
Опубліковано: 10.10.2008
Автори: Ганзюк Тетяна Михайлівна, Коротич Ольга Олександрівна
Формула / Реферат
Пристрій для вибивання пилу, що містить ручку, ударну площину, що з'єднані разом, який відрізняється тим, що ударна площина є гнучкою пластиною конусоподібної форми, з'єднаною з гнучкою ручкою, всередині пластини знаходяться канавки циліндричної або конусоподібної форми з розширенням до верхньої частини пластини, розміщені в радіальному напрямку від основи ударної площини до кінцевої її частини, не доходячи до краю, всередині яких розміщені металеві кульки з можливістю їх вільного переміщення в порожнинах канавок при різних положеннях ударної площини.
Текст

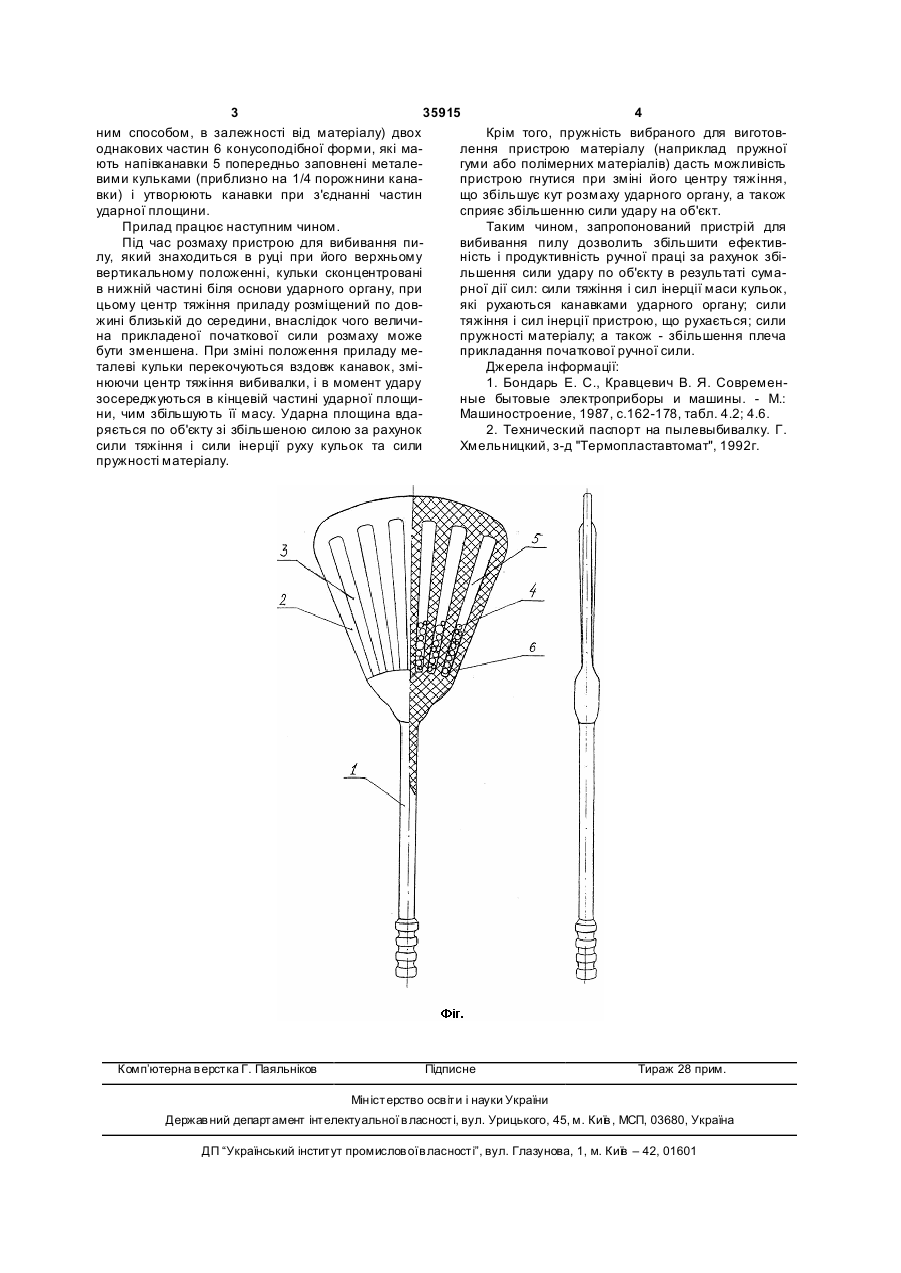

Пристрій для вибивання пилу, що містить ручку, ударну площину, що з'єднані разом, який відрі 3 35915 4 ним способом, в залежності від матеріалу) двох Крім того, пружність вибраного для виготоводнакових частин 6 конусоподібної форми, які малення пристрою матеріалу (наприклад пружної ють напівканавки 5 попередньо заповнені металегуми або полімерних матеріалів) дасть можливість вими кульками (приблизно на 1/4 порожнини канапристрою гнутися при зміні його центру тяжіння, вки) і утворюють канавки при з'єднанні частин що збільшує кут розмаху ударного органу, а також ударної площини. сприяє збільшенню сили удару на об'єкт. Прилад працює наступним чином. Таким чином, запропонований пристрій для Під час розмаху пристрою для вибивання пивибивання пилу дозволить збільшити ефективлу, який знаходиться в руці при його верхньому ність і продуктивність ручної праці за рахунок збівертикальному положенні, кульки сконцентровані льшення сили удару по об'єкту в результаті сумав нижній частині біля основи ударного органу, при рної дії сил: сили тяжіння і сил інерції маси кульок, цьому центр тяжіння приладу розміщений по довякі рухаються канавками ударного органу; сили жині близькій до середини, внаслідок чого величитяжіння і сил інерції пристрою, що рухається; сили на прикладеної початкової сили розмаху може пружності матеріалу; а також - збільшення плеча бути зменшена. При зміні положення приладу меприкладання початкової ручної сили. талеві кульки перекочуються вздовж канавок, зміДжерела інформації: нюючи центр тяжіння вибивалки, і в момент удару 1. Бондарь Е. С., Кравцевич В. Я. Современзосереджуються в кінцевій частині ударної площиные бытовые электроприборы и машины. - М.: ни, чим збільшують її масу. Ударна площина вдаМашиностроение, 1987, с.162-178, табл. 4.2; 4.6. ряється по об'єкту зі збільшеною силою за рахунок 2. Технический паспорт на пылевыбивалку. Г. сили тяжіння і сили інерції руху кульок та сили Хмельницкий, з-д "Термопластавтомат", 1992г. пружності матеріалу. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for dusting
Автори англійськоюKorotych Olha Oleksandrivna, Hanziuk Tetiana Mykhailivna
Назва патенту російськоюУстройство для выбивания пыли
Автори російськоюКоротич Ольга Александровна, Ганзюк Татьяна Михайловна
МПК / Мітки
МПК: D06G 1/00
Мітки: пилу, вибивання, пристрій
Код посилання
<a href="https://ua.patents.su/2-35915-pristrijj-dlya-vibivannya-pilu.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вибивання пилу</a>
